Спосіб вимірювання вологості матеріалу
Номер патенту: 52360
Опубліковано: 25.08.2010
Формула / Реферат
Спосіб вимірювання вологості матеріалу шляхом вимірювання величини діелектричної проникності матеріалу, яку вимірюють при двох різних частотах та визначають відношення цих проникностей, який відрізняється тим, що при розрахунку повної діелектричної проникності
враховують активну провідність
матеріалу за формулою:
,
де - повна діелектрична проникність,
- електрична ємність повітряного проміжку між верхнім електродом і шаром матеріалу,
- електрична ємність матеріалу, - активна провідність матеріалу,
- електрична ємність вимірювального перетворювача за відсутністю матеріалу,
- частота, на якій проводяться вимірювання, по відомих параметрах матеріалу розраховують величину його повної діелектричної проникності, значення якої пропорційно шуканій вологості.
Текст

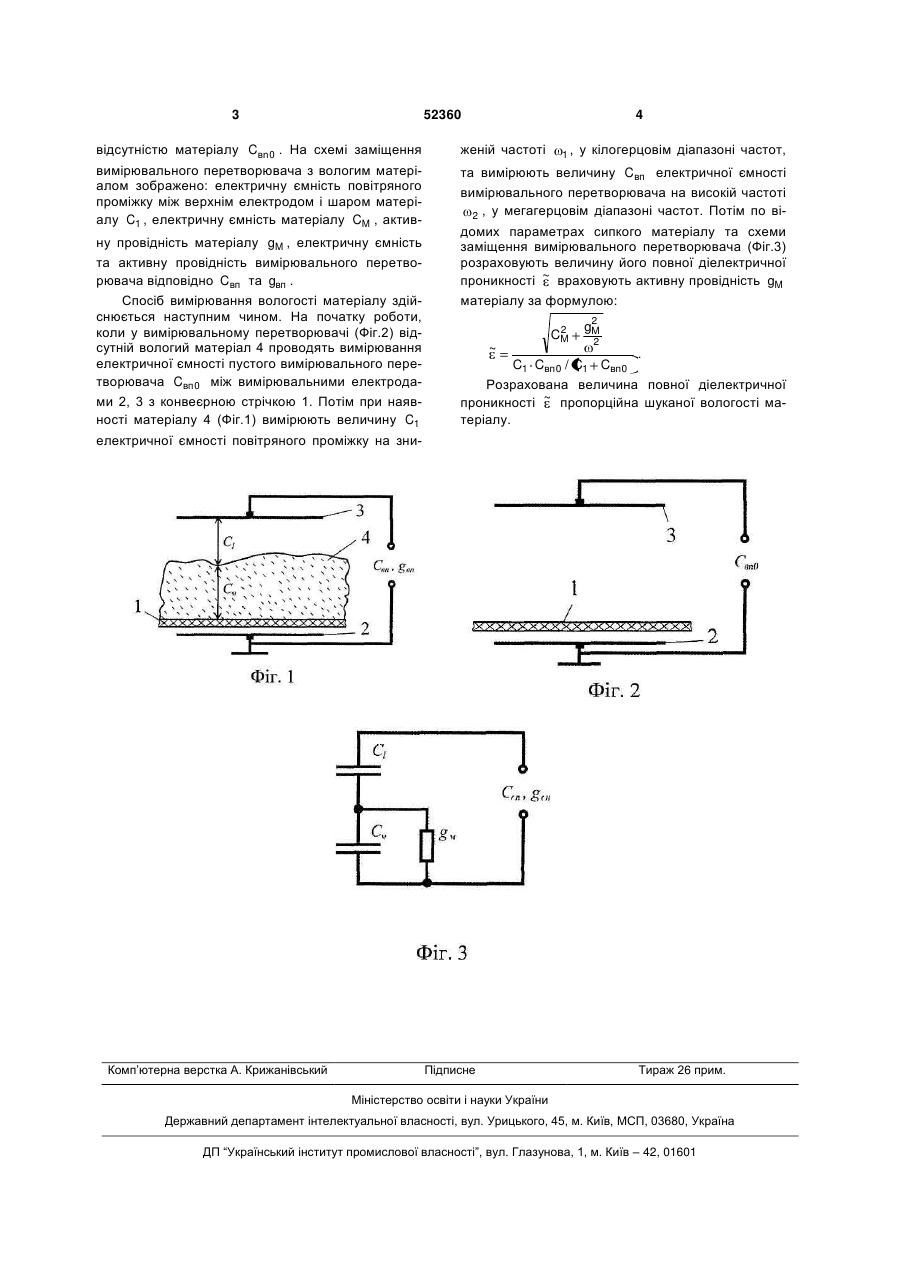

Спосіб вимірювання вологості матеріалу шляхом вимірювання величини діелектричної проникності матеріалу, яку вимірюють при двох різних частотах та визначають відношення цих проникностей, який відрізняється тим, що при розрахунку повної діелектричної проникності ~ враховують активну провідність gM матеріалу за формулою: 2 3 52360 відсутністю матеріалу Cвn 0 . На схемі заміщення вимірювального перетворювача з вологим матеріалом зображено: електричну ємність повітряного проміжку між верхнім електродом і шаром матеріалу C1 , електричну ємність матеріалу CM , активну провідність матеріалу gM , електричну ємність та активну провідність вимірювального перетворювача відповідно Cвп та gвп . Спосіб вимірювання вологості матеріалу здійснюється наступним чином. На початку роботи, коли у вимірювальному перетворювачі (Фіг.2) відсутній вологий матеріал 4 проводять вимірювання електричної ємності пустого вимірювального перетворювача Cвп 0 між вимірювальними електродами 2, 3 з конвеєрною стрічкою 1. Потім при наявності матеріалу 4 (Фіг.1) вимірюють величину C1 електричної ємності повітряного проміжку на зни Комп’ютерна верстка А. Крижанівський 4 женій частоті 1, у кілогерцовім діапазоні частот, та вимірюють величину Cвп електричної ємності вимірювального перетворювача на високій частоті 2 , у мегагерцовім діапазоні частот. Потім по відомих параметрах сипкого матеріалу та схеми заміщення вимірювального перетворювача (Фіг.3) розраховують величину його повної діелектричної проникності ~ враховують активну провідність gM матеріалу за формулою: ~ 2 CM 2 gM 2 . C1 Cвп 0 / C1 Cвп 0 Розрахована величина повної діелектричної проникності ~ пропорційна шуканої вологості матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of humidity of material
Автори англійськоюNevzlin Borys Isaakovych, Holovachov Mykola Petrovych
Назва патенту російськоюСпособ измерения влажности материала
Автори російськоюНевзлин Борис Исакович, Головачов Николай Петрович
МПК / Мітки
МПК: G01N 27/22
Мітки: вимірювання, вологості, спосіб, матеріалу
