Пристрій для об’ємного контролю концентрації заліза магнітного
Номер патенту: 52372
Опубліковано: 25.08.2010
Автори: Азарян Альберт Арамаісович, Дрига Володимир Володимирович, Швидкий Олександр Васильович, Цибулевський Юрій Євгенович, Гивель Павло Орестович
Формула / Реферат
Пристрій для об'ємного контролю концентрації заліза магнітного, який містить генератор із стабілізатором струму, з'єднаний з індуктивним перетворювачем, датчик насипної ваги, на якому закріплено індуктивний перетворювач, з'єднаний з першим входом вимірювального приладу, а вхід генератора через формувач з'єднано з вимірювачем періоду імпульсів, який відрізняється тим, що індуктивний перетворювач виконано у вигляді трьох пар котушок Гельмгольця, розміщених у трьох взаємно перпендикулярних площинах, пристрій обладнано комутатором, а вимірювальний прилад - керуючим виходом, причому котушки індуктивного перетворювача через комутатор по черзі з'єднуються з виходом генератора по сигналу, який надходить з керуючого виходу вимірювального приладу на керований вхід комутатора.
Текст

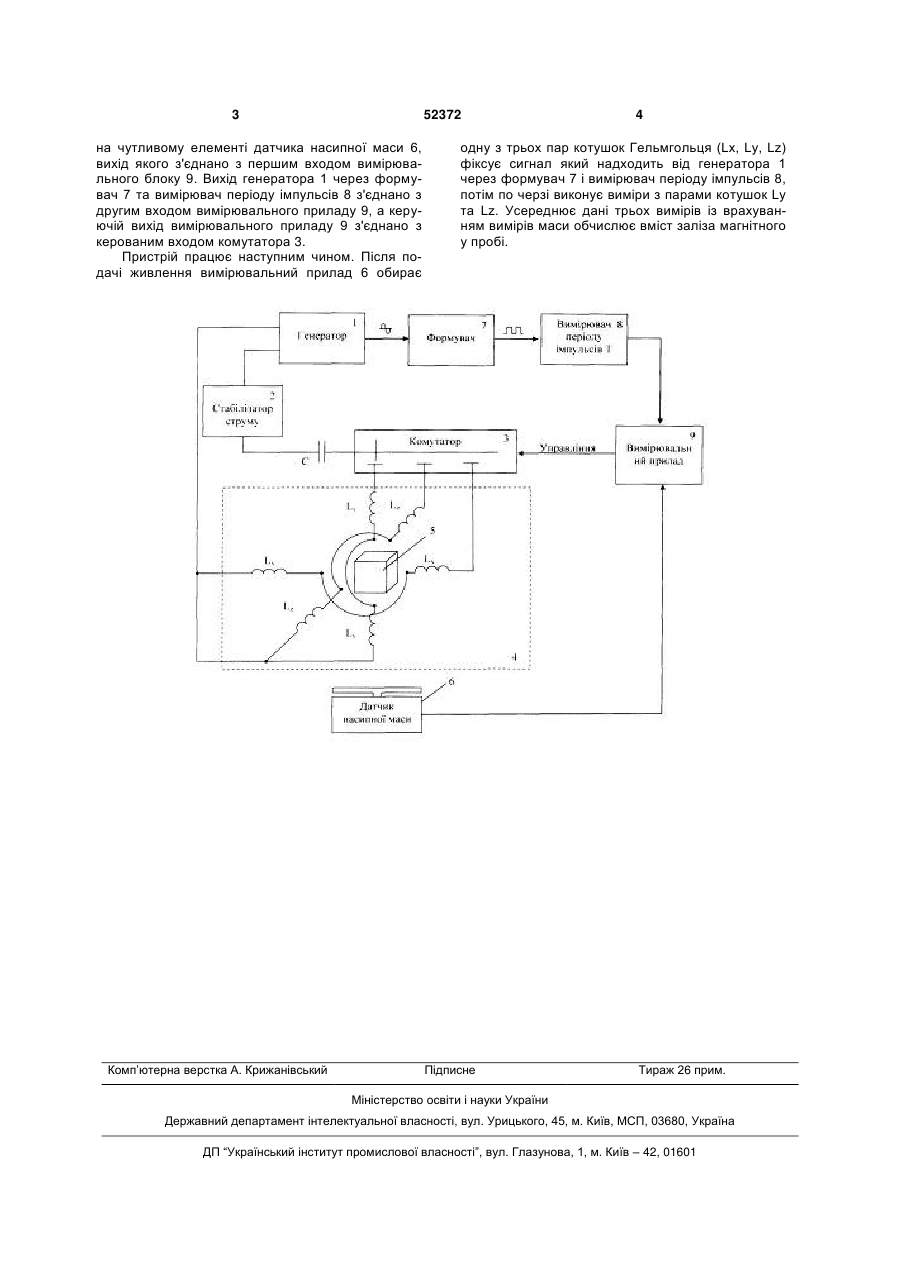

Пристрій для об'ємного контролю концентрації заліза магнітного, який містить генератор із стабілізатором струму, з'єднаний з індуктивним перетворювачем, датчик насипної ваги, на якому закріп 3 52372 на чутливому елементі датчика насипної маси 6, вихід якого з'єднано з першим входом вимірювального блоку 9. Вихід генератора 1 через формувач 7 та вимірювач періоду імпульсів 8 з'єднано з другим входом вимірювального приладу 9, а керуючій вихід вимірювального приладу 9 з'єднано з керованим входом комутатора 3. Пристрій працює наступним чином. Після подачі живлення вимірювальний прилад 6 обирає Комп’ютерна верстка А. Крижанівський 4 одну з трьох пар котушок Гельмгольця (Lx, Ly, Lz) фіксує сигнал який надходить від генератора 1 через формувач 7 і вимірювач періоду імпульсів 8, потім по черзі виконує виміри з парами котушок Ly та Lz. Усереднює дані трьох вимірів із врахуванням вимірів маси обчислює вміст заліза магнітного у пробі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for three-dimensional control of concentration of magnetic iron
Автори англійськоюAzarian Albert Aramaisovich, Hivel Pavlo Orestovych, Dryha Volodymyr Volodymyrovych, Tsybulskyi Yurii Yevhenovych, Shvydkyi Oleksandr Vasyliovych
Назва патенту російськоюУстройство для объемного контроля концентрации магнитного железа
Автори російськоюАзарян Альберт Арамаисович, Гивель Павел Орестович, Дрига Владимир Владимирович, Цибулевский Юрий Евгеньевич, Швидкий Александр Васильевич
МПК / Мітки
МПК: G01R 33/02
Мітки: пристрій, магнітного, контролю, об`ємного, заліза, концентрації
