Аспіраційне укриття вузлів перевантаження сипких матеріалів

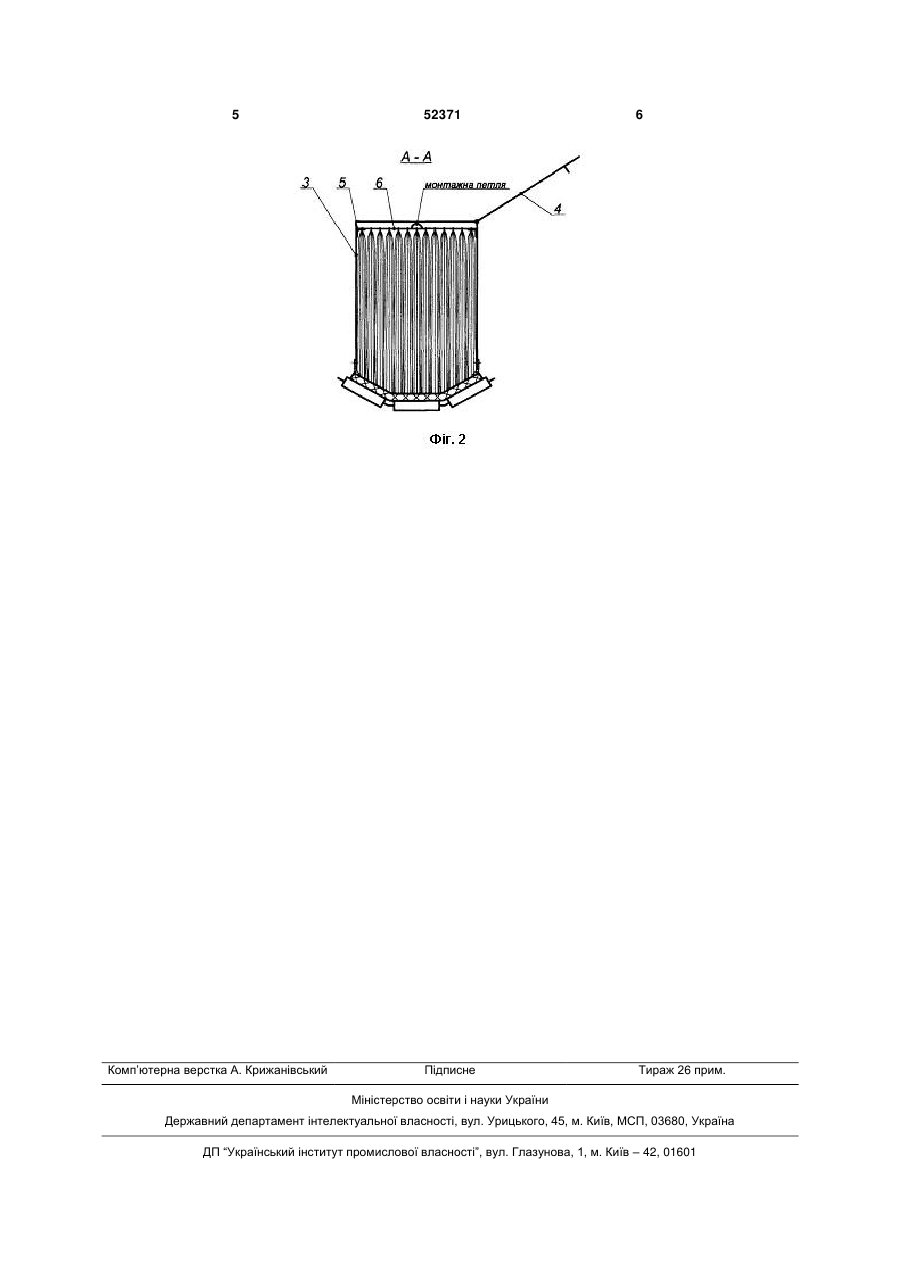

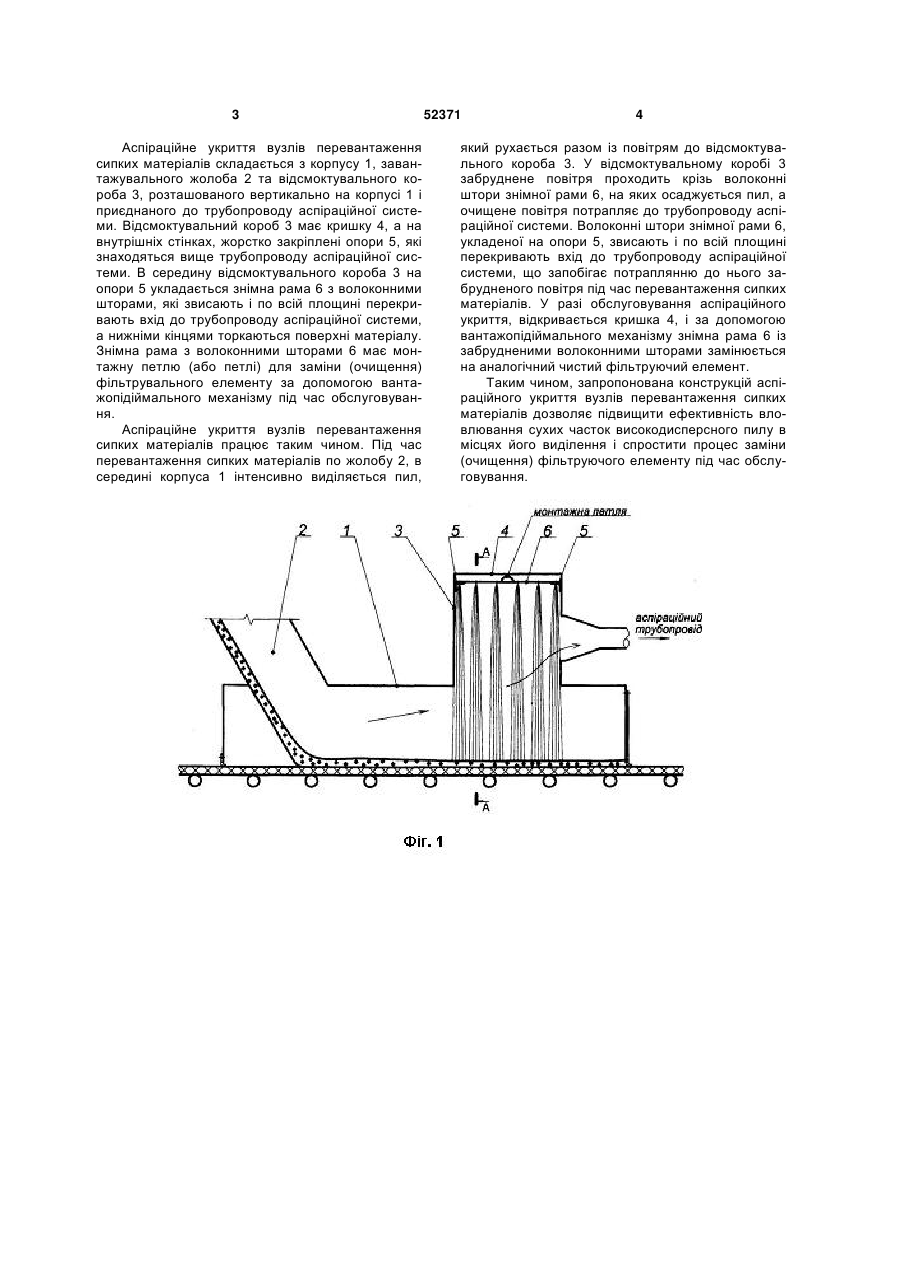

Аспіраційне укриття вузлів перевантаження сипких матеріалів, що містить корпус, завантажувальний жолоб, пиловловлюючий елемент та відсмоктувальний короб, яке відрізняється тим, що відсмоктувальний короб має кришку і розташований вертикально на корпусі, та приєднаний до трубопроводу аспіраційної системи, а фільтруючий елемент виконано у вигляді знімної рами з волоконними шторами, яка укладається в середині відсмоктувального короба на опори, розташовані вище трубопроводу аспіраційної системи. (19) (21) u201001807 (22) 19.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ЛАПШИН ОЛЕКСАНДР ЄГОРОВИЧ, ШАПОВАЛОВ ВІКТОР АНАТОЛІЙОВИЧ, НЕМЧЕНКО АНАТОЛІЙ АНДРІЙОВИЧ, ФІЛОНОВ ВОЛОДИМИР АФАНАСІЙОВИЧ, ХУДИК МИКОЛА ВАЛЕНТИНОВИЧ (73) КРИВОРІЗЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Аспіраційне укриття вузлів перевантаження сипких матеріалів складається з корпусу 1, завантажувального жолоба 2 та відсмоктувального короба 3, розташованого вертикально на корпусі 1 і приєднаного до трубопроводу аспіраційної системи. Відсмоктувальний короб 3 має кришку 4, а на внутрішніх стінках, жорстко закріплені опори 5, які знаходяться вище трубопроводу аспіраційної системи. В середину відсмоктувального короба 3 на опори 5 укладається знімна рама 6 з волоконними шторами, які звисають і по всій площині перекривають вхід до трубопроводу аспіраційної системи, а нижніми кінцями торкаються поверхні матеріалу. Знімна рама з волоконними шторами 6 має монтажну петлю (або петлі) для заміни (очищення) фільтрувального елементу за допомогою вантажопідіймального механізму під час обслуговування. Аспіраційне укриття вузлів перевантаження сипких матеріалів працює таким чином. Під час перевантаження сипких матеріалів по жолобу 2, в середині корпуса 1 інтенсивно виділяється пил, 52371 4 який рухається разом із повітрям до відсмоктувального короба 3. У відсмоктувальному коробі 3 забруднене повітря проходить крізь волоконні штори знімної рами 6, на яких осаджується пил, а очищене повітря потрапляє до трубопроводу аспіраційної системи. Волоконні штори знімної рами 6, укладеної на опори 5, звисають і по всій площині перекривають вхід до трубопроводу аспіраційної системи, що запобігає потраплянню до нього забрудненого повітря під час перевантаження сипких матеріалів. У разі обслуговування аспіраційного укриття, відкривається кришка 4, і за допомогою вантажопідіймального механізму знімна рама 6 із забрудненими волоконними шторами замінюється на аналогічний чистий фільтруючий елемент. Таким чином, запропонована конструкцій аспіраційного укриття вузлів перевантаження сипких матеріалів дозволяє підвищити ефективність вловлювання сухих часток високодисперсного пилу в місцях його виділення і спростити процес заміни (очищення) фільтруючого елементу під час обслуговування. 5 Комп’ютерна верстка А. Крижанівський 52371 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
