Запалювальний пристрій

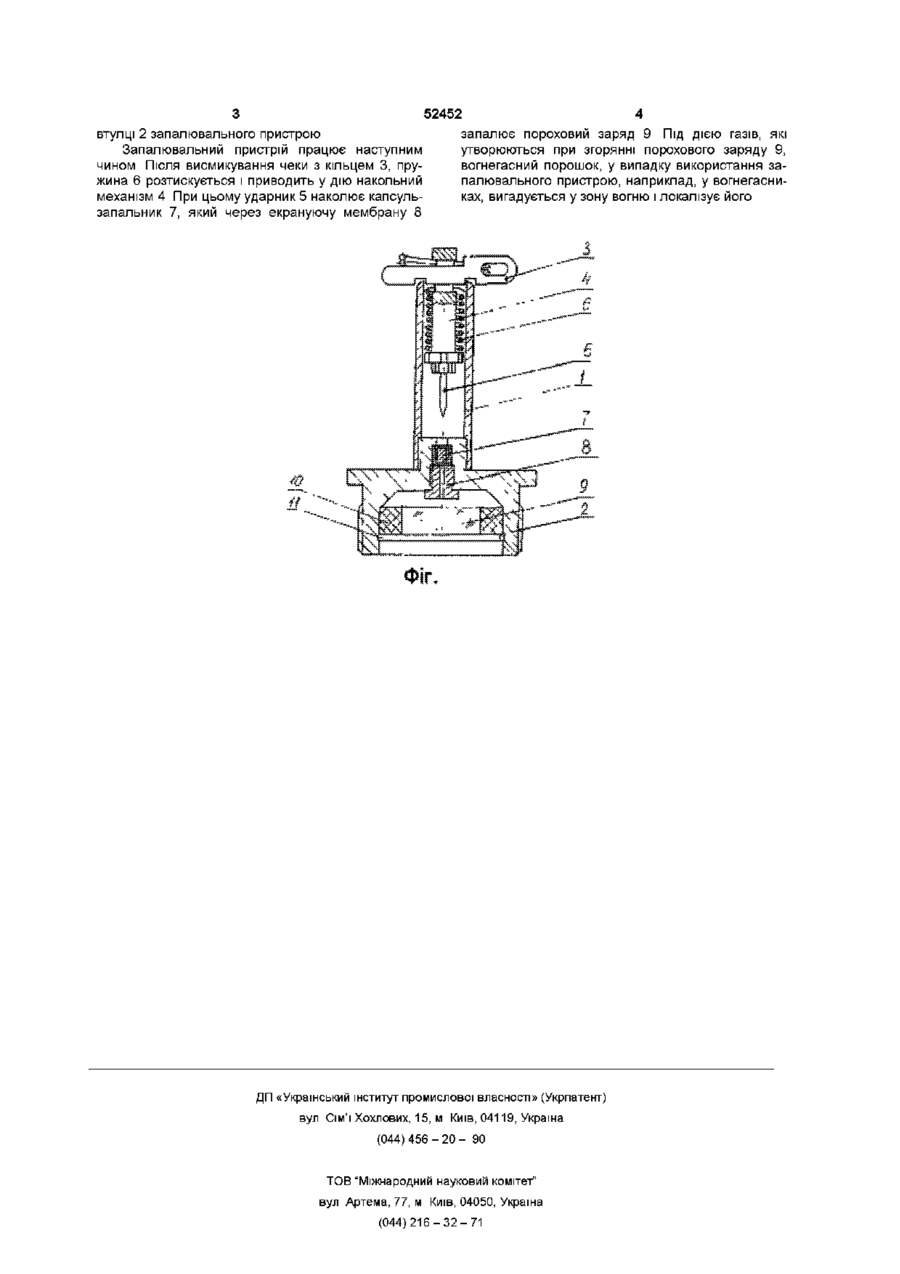

Запалювальний пристрій, що включає корпус, пороховий заряд, капсуль-запальник, який відрізняється тим, що у верхній частині корпусу знаходиться чека з кільцем, яка вставлена у паз наколювального механізму з ударником і пружиною для приведення у дію капсуля-запальника, виконаного у вигляді ковпачка з запресованою піротехнічною сумішшю, який установлюється над екрануючою мембраною з каліброваним отвором, а пороховий заряд виготовлений з димного пороху і розміщений у текстолітовій оболонці, яка зафіксована упором у втулці, жорстко з'єднаній з корпусом Винахід відноситься до запалювальних пристроїв і може бути використаний як у різних піротехнічних, так і у вогнегасних засобах, наприклад, порошкових вогнегасниках Найбільш близьким за технічним рішенням є запалювальний пристрій для порохового заряду, який містить корпус, пороховий заряд, розміщений у кільцевому мішку, два капсулі і два проміжних заряди (див патент Великобританії, № 1562410, МПК5 F42C 19/08) Недоліками відомого прототипу є ненадійна робота пристрою із-за досить складної конструкції, яка передбачає наявність двох капсул івзапальників і двох проміжних зарядів, що значно знижує надійність його спрацьовування В основу винаходу поставлене завдання створити запалювальний пристрій з високим ступенем надійності спрацьовування, який мав би більш просту конструкцію та низьку собівартість Суть винаходу у тому, що у запалювальному пристрої, який має корпус, пороховий заряд, капсуль-запальник, у верхній частині корпусу знаходиться чека з кільцем, яка вставлена у паз накольного механізму з ударником і пружиною для приведення у дію капсуля-запальника, виконаного у вигляді ковпачка з запресованою піротехнічною сумішшю, і який установлюється над екрануючою мембраною з каліброваним отвором, а пороховий заряд виготовлений з димного пороху і розміщений у текстолітовій оболонці, яка зафіксована упором у втулці жорстко з'єднаною з корпусом Заявляємий запалювальний пристрій більш простий ніж прототип, тому що в його конструкції один запальник і відсутні проміжні заряди Крім того, екрануюча мембрана перешкоджає прориву порохових газів у накольний механізм, що робить запалювальний пристрій безпечним при використанні Випробування підтвердили високу надійність цієї конструкції Заявляємий винахід пояснюється кресленням, де зображено запалювальний пристрій Запалювальний пристрій уявляє собою циліндричний корпус 1, виготовлений з алюмінієвого сплаву і з'єднаний за допомогою різьби з втулкою 2 У верхній частині корпусу 1 знаходиться чека з кільцем 3, яка вставляється у паз накольного механізму 4 Накольний механізм 4 має ударник 5 на ЗОВНІШНІЙ поверхні якого установлюється у стисненому стані пружина 6 Капсуль-запальник 7 виконаний у вигляді металевого ковпачка у який запресована піротехнічна суміш, і який розміщений над екрануючою мембраною 8 з каліброваним отвором Пороховий заряд 9 виготовлений з димного пороху і розміщений у текстолітовій оболонці 10, яка заклеєна з обох боків технічною тканиною „Ексцельсюр" Упор 11 фіксує пороховий заряд 9 у ю ю втулці 2 запалювального пристрою Запалювальний пристрій працює наступним чином Після висмикування чеки з кільцем 3, пружина 6 розтискується і приводить у дію накольний механізм 4 При цьому ударник 5 наколює капсульзапальник 7, який через екрануючу мембрану 8 52452 4 запалює пороховий заряд 9 Під дією газів, які утворюються при згорянні порохового заряду 9, вогнегасний порошок, у випадку використання запалювального пристрою, наприклад, у вогнегасниках, вигадується у зону вогню і локалізує його ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
