Секційні ворота
Формула / Реферат
1. Секційні ворота, що складаються із щита воріт, зібраного із окремих секцій-панелей, які відрізняються тим, що секції-панелі встановлені вертикально, послідовно внахльост одна на одну, кожна із секцій-панелей шарнірно закріплена спереду або ззаду до верхньої горизонтальної планки і відповідно ззаду або спереду до нижньої горизонтальної планки, горизонтальні планки шарнірно приєднані до вертикальної стійки з можливістю повороту обох горизонтальних планок у вертикальній площині на 90°.
2. Секційні ворота за п. 1, які відрізняються тим, що секції-панелі встановлені вертикально, послідовно внахльост одна на одну зліва-направо або справа-наліво.
Текст

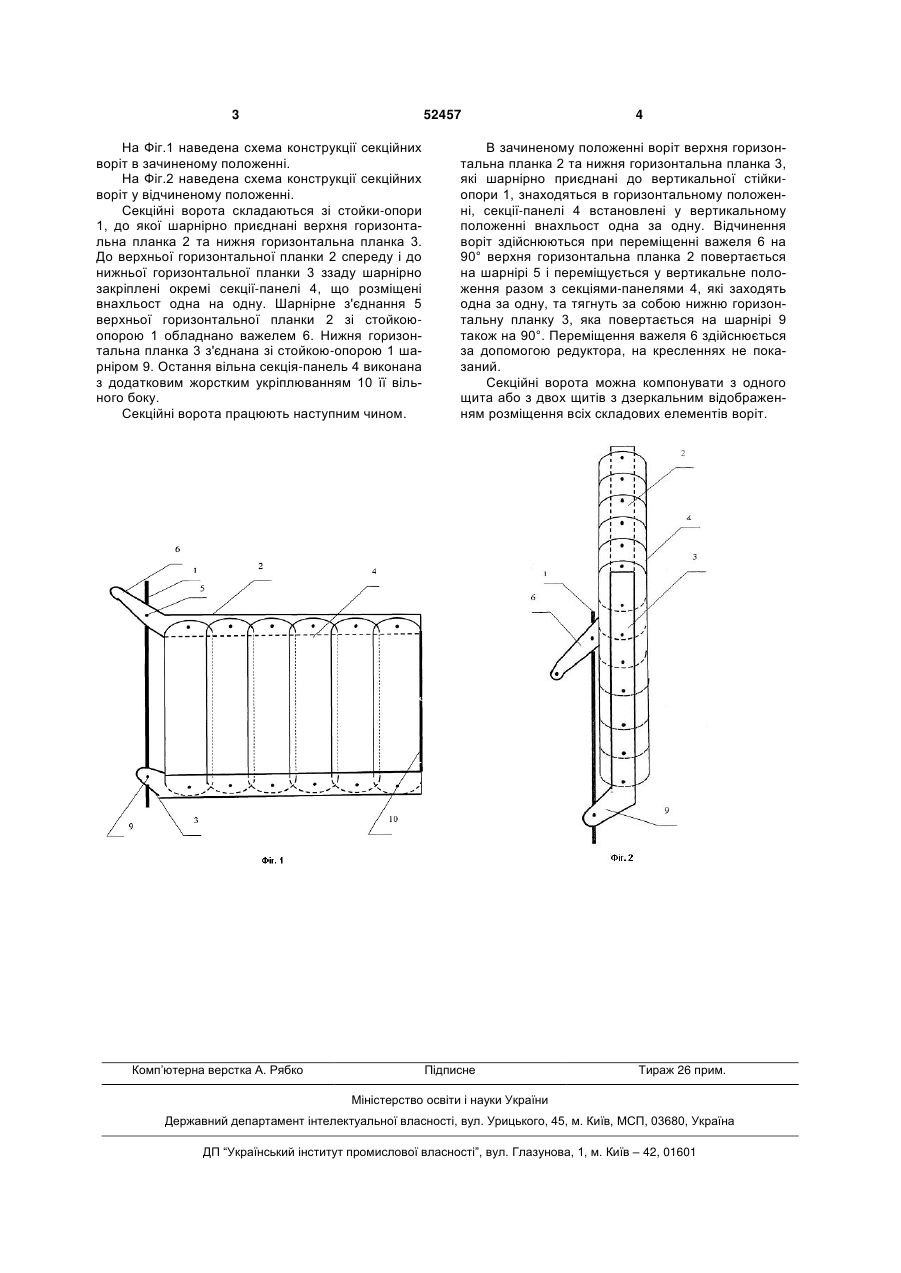

1. Секційні ворота, що складаються із щита воріт, зібраного із окремих секцій-панелей, які відрізняються тим, що секції-панелі встановлені вертикально, послідовно внахльост одна на одну, кожна із секцій-панелей шарнірно закріплена спе 3 52457 На Фіг.1 наведена схема конструкції секційних воріт в зачиненому положенні. На Фіг.2 наведена схема конструкції секційних воріт у відчиненому положенні. Секційні ворота складаються зі стойки-опори 1, до якої шарнірно приєднані верхня горизонтальна планка 2 та нижня горизонтальна планка 3. До верхньої горизонтальної планки 2 спереду і до нижньої горизонтальної планки 3 ззаду шарнірно закріплені окремі секції-панелі 4, що розміщені внахльост одна на одну. Шарнірне з'єднання 5 верхньої горизонтальної планки 2 зі стойкоюопорою 1 обладнано важелем 6. Нижня горизонтальна планка 3 з'єднана зі стойкою-опорою 1 шарніром 9. Остання вільна секція-панель 4 виконана з додатковим жорстким укріплюванням 10 її вільного боку. Секційні ворота працюють наступним чином. Комп’ютерна верстка А. Рябко 4 В зачиненому положенні воріт верхня горизонтальна планка 2 та нижня горизонтальна планка 3, які шарнірно приєднані до вертикальної стійкиопори 1, знаходяться в горизонтальному положенні, секції-панелі 4 встановлені у вертикальному положенні внахльост одна за одну. Відчинення воріт здійснюються при переміщенні важеля 6 на 90° верхня горизонтальна планка 2 повертається на шарнірі 5 і переміщується у вертикальне положення разом з секціями-панелями 4, які заходять одна за одну, та тягнуть за собою нижню горизонтальну планку 3, яка повертається на шарнірі 9 також на 90°. Переміщення важеля 6 здійснюється за допомогою редуктора, на кресленнях не показаний. Секційні ворота можна компонувати з одного щита або з двох щитів з дзеркальним відображенням розміщення всіх складових елементів воріт. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSection gate
Автори англійськоюMovchan Mykola Matviiovych
Назва патенту російськоюСекционные ворота
Автори російськоюМовчан Николай Матвеевич
МПК / Мітки
МПК: E01F 15/00, E01F 11/00
Код посилання
<a href="https://ua.patents.su/2-52457-sekcijjni-vorota.html" target="_blank" rel="follow" title="База патентів України">Секційні ворота</a>
Секційні підйомні або складані ворота
Номер патенту: 75878
Опубліковано: 15.06.2006
Автор: Нівьонер Бруно
МПК: E05B 65/00, E05B 63/00, E06B 3/32
Мітки: складані, секційні, підйомні, ворота
Формула / Реферат:
1. Секційні підйомні або складані ворота, які виконані з можливістю вертикального переміщення і складаються із кількох секцій, причому сусідні секції виконані з можливістю відхиляння одна відносно іншої навколо горизонтальних осей обертання, і які мають двері, що складаються в основному із царг і дверного полотна, причому дверне полотно складається із кількох виконаних із можливістю відхиляння одна відносно іншої секцій дверного полотна, осі...
Секційні складані вверх ворота
Номер патенту: 45043
Опубліковано: 26.10.2009
Автор: Годовалов Володимир Олексійович
МПК: E04B 1/343
Мітки: складані, ворота, секційні
Формула / Реферат:
1. Секційні складані вверх ворота, які характеризуються тим, що містять парну кількість рівної товщини секцій, зв'язаних послідовно нижніми і верхніми сусідніми широкими горизонтальними сторонами за допомогою почергового внутрішнього і зовнішнього розташування петель і щодо них зворотно-діагонально розміщених на бічних сторонах кожної секції два роликових механізми, що мають на одній осі один або два ролики, або два ролики і бічну вилочну...
Стельові секційні ворота
Номер патенту: 53638
Опубліковано: 17.02.2003
Автор: Хьорманн Томас Джі
МПК: E05F 1/00, E05D 15/16
Мітки: стельові, ворота, секційні
Формула / Реферат:
1. Стельові секційні ворота з полотном дверей, що складається з декількох розташованих послідовно й шарнірно з'єднаних між собою панелей, які установлені з можливістю переміщення і спрямування за допомогою розташованих по боках роликів,при цьому всі панелі, крім верхньої, переміщуються по перших бічних напрямних спочатку, приблизно, у вертикальному напрямку, а потім, за рахунок дугоподібного з'єднання, у горизонтальному напрямку, а сама...
Виїзні ворота, що самозакриваються
Номер патенту: 29255
Опубліковано: 10.01.2008
Автори: Нікітін Дмитро Віталійович, Романенко Віктор Олександрович, Грабовой Іван Іванович
МПК: E06B 11/00
Мітки: самозакриваються, ворота, виїзні
Формула / Реферат:
Виїзні ворота, що самозакриваються, що включають поворотні стулки, шарнірно закріплені за допомогою петель на рамі, які відрізняються тим, що верхні петлі виконані у вигляді підп’ятників з гніздами у формі зрізаного конуса, спрямованого вершиною вниз з кульковою опорою і п’ятою, що опирається на кулькову опору, а нижні петлі - у вигляді втулок, закріплених на рамі з можливістю кутових переміщень у вертикальних площинах, в отвір яких входять...
Ворота відкидні
Номер патенту: 51811
Опубліковано: 16.12.2002
Автори: Шпак Віктор Іванович, Онищенко Володимир Євгенович, Колєнченко Григорій Іванович, Кононенко Анатолій Філатович, Мокроусов Віктор Андрійович, Любивий Віктор Степанович, Калиновський Юрій Данилович
МПК: E05D 15/00
Формула / Реферат:
1.Ворота відкидні, що складені з рами, полотна воріт, у нижній частині якого розташовані ролики, що мають можливість переміщення по напрямним у бокових стояках рами, а у верхній частині шарнірно закріплені важелі, другі кінці яких також шарнірно закріплені на рамі, які відрізняються тим, що співвідношення довжини важелів та відстані між роликами та шарнірами важелів на полотні воріт відповідає системі рівнянь:
