Ворота відкидні

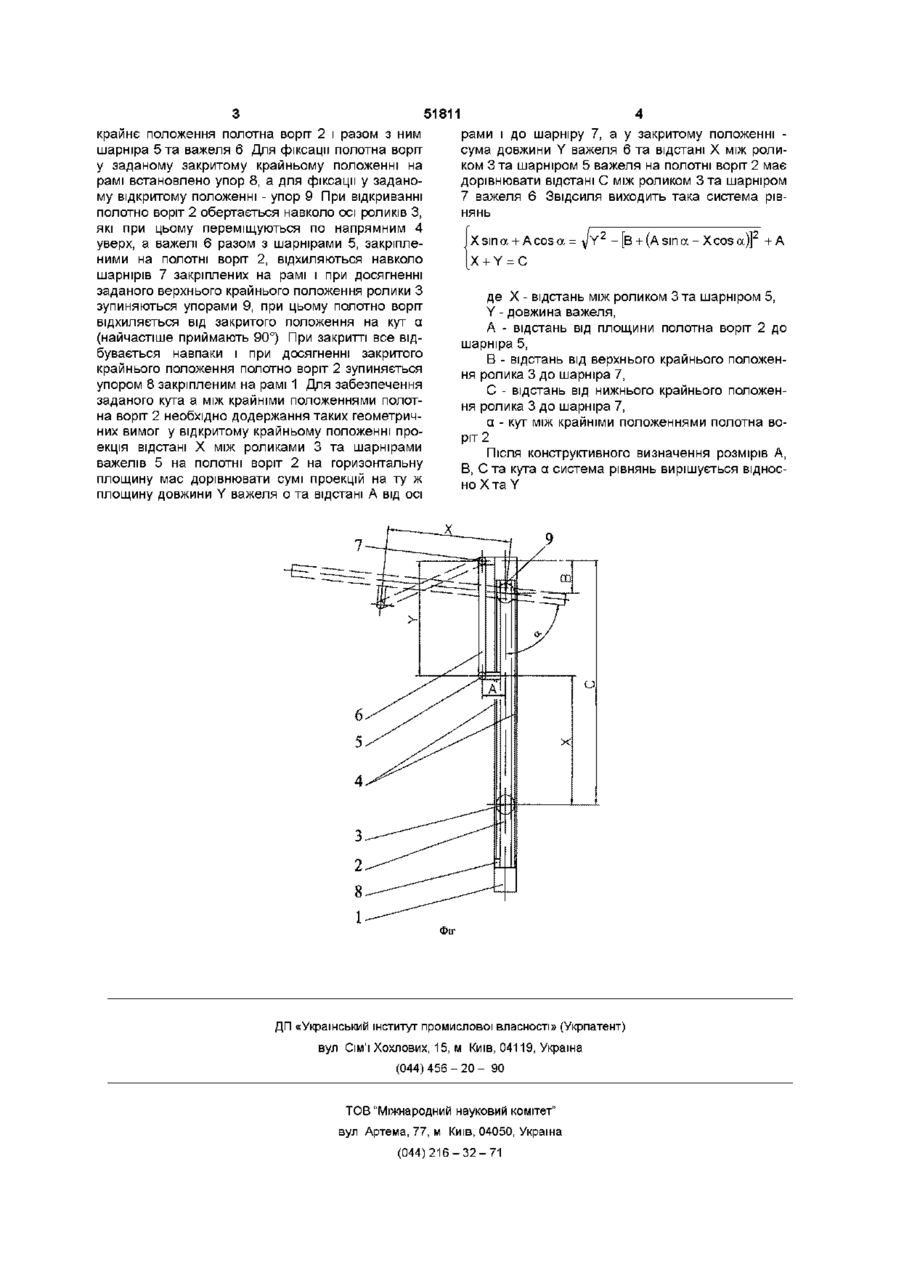

1 Ворота ВІДКИДНІ, що складені з рами, полотна воріт, у нижній частині якого розташовані ролики, що мають можливість переміщення по напрямним у бокових стояках рами, а у верхній частині шарнірно закріплені важелі, другі КІНЦІ ЯКИХ також шарнірно закріплені на рамі, які відрізняються тим, що співвідношення довжини важелів та Ворота ВІДКИДНІ відносяться до будівельних конструкцій ВІДОМІ ворота стеле-підвісні патент ЕПБ (ЕР) № 0514880 від 921125 № 48 (E05D15/38), які вбирають в себе полотно воріт, у нижній частині якого розміщені ролики, що мають можливість переміщення по напрямним у бокових стояках рами воріт, а у верхній частині-шарнірно закріплені важелі, що своїми другими кінцями також шарнірно закріплені на рамі воріт Довільне співвідношення розмірів важелів та відстані між роликами та шарнірами важелів не забезпечує працездатності механізму воріт та необхідного розташування полотна воріт у заданих крайніх положеннях (наприклад горизонтального при відкритих та вертикальною при закритих воротах) В основу винаходу поставлено задачу на воротах відкидних шляхом встановлення певного співвідношення між довжиною важелів та відстанню між роликами та шарнірами важелів на полотні воріт та розташуванням упорів на рамі забезпечи відстані між роликами та шарнірами важелів на полотні воріт відповідає системі рівнянь Г , 2 IXsina+ Acosa = yY2 - [В + (A Sin a - Xcosa)] + A } X+Y=C Де X - відстань між роликами та шарнірами важелів на полотні воріт, Y - довжина важелів, А - відстань від площини полотна воріт до шарнірів кріплення важелів, В - відстань від верхнього крайнього положення роликів до шарнірів кріплення важелів на рамі, С - відстань від нижнього крайнього положення роликів до шарнірів кріплення важелів на рамі, a - кут між крайніми заданими положеннями полотна воріт 2 Ворота за п 1, які відрізняються тим, що на рамі встановлені упори для фіксації полотна воріт у заданих крайніх положеннях ти задане розташування полотна воріт у крайніх положеннях Суть винаходу полягає у воротах відкидних, складених з рами, полотна воріт, у нижній частині якого розташовані ролики, що мають можливість переміщення по напрямним у бокових стояках рами, а у верхній частині шарнірне закріплені важелі, другі КІНЦІ яких також шарнірно закріплені на рамі воріт, а співвідношення довжини важелів та відстані між роликами та шарнірами важелів відповідає системі рівнянь На рамі розташовані упори для фіксації крайніх заданих положень полотна воріт На фіг зображено профільну проекцію воріт відкидних Ворота ВІДКИДНІ (див фіг) складаються з рами і, полотна воріт 2, у нижній частині якого розміщені ролики 3, що мають можливість переміщення по напрямним 4 у бокових стояках рами 1, а у верхній частині - шарніри 5 важелів 6, що своїми другими кінцями на шарнірах 7 закріплені на рамі воріт 1 Пунктирною ЛІНІЄЮ зображено задане відкрите О 00 ю 51811 крайнє положення полотна воріт 2 і разом з ним шарніра 5 та важеля 6 Для фіксації полотна воріт у заданому закритому крайньому положенні на рамі встановлено упор 8, а для фіксації у заданому відкритому положенні - упор 9 При відкриванні полотно воріт 2 обертається навколо осі роликів З, які при цьому переміщуються по напрямним 4 уверх, а важелі 6 разом з шарнірами 5, закріпленими на полотні воріт 2, відхиляються навколо шарнірів 7 закріплених на рамі і при досягненні заданого верхнього крайнього положення ролики З зупиняються упорами 9, при цьому полотно воріт відхиляється від закритого положення на кут а (найчастіше приймають 90°) При закритті все відбувається навпаки і при досягненні закритого крайнього положення полотно воріт 2 зупиняється упором 8 закріпленим на рамі 1 Для забезпечення заданого кута а між крайніми положеннями полотна воріт 2 необхідно додержання таких геометричних вимог у відкритому крайньому положенні проекція відстані X між роликами 3 та шарнірами важелів 5 на полотні воріт 2 на горизонтальну площину мас дорівнювати сумі проекцій на ту ж площину довжини Y важеля о та відстані А від осі рами і до шарніру 7, а у закритому положенні сума довжини Y важеля 6 та відстані X між роликом 3 та шарніром 5 важеля на полотні воріт 2 має дорівнювати відстані С між роликом 3 та шарніром 7 важеля 6 Звідсиля виходить така система рівнянь lxsina + AC0Sa= - [в + (A Sina - Xcos a)] 2 +A [х + Y = С де X - відстань між роликом 3 та шарніром 5, Y - довжина важеля, А - відстань від площини полотна воріт 2 до шарніра 5, В - відстань від верхнього крайнього положення ролика 3 до шарніра 7, С - відстань від нижнього крайнього положення ролика 3 до шарніра 7, a - кут між крайніми положеннями полотна воріт 2 Після конструктивного визначення розмірів А, В, С та кута а система рівнянь вирішується відносно X T a Y -є: ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
