Склад для виготовлення шамоту

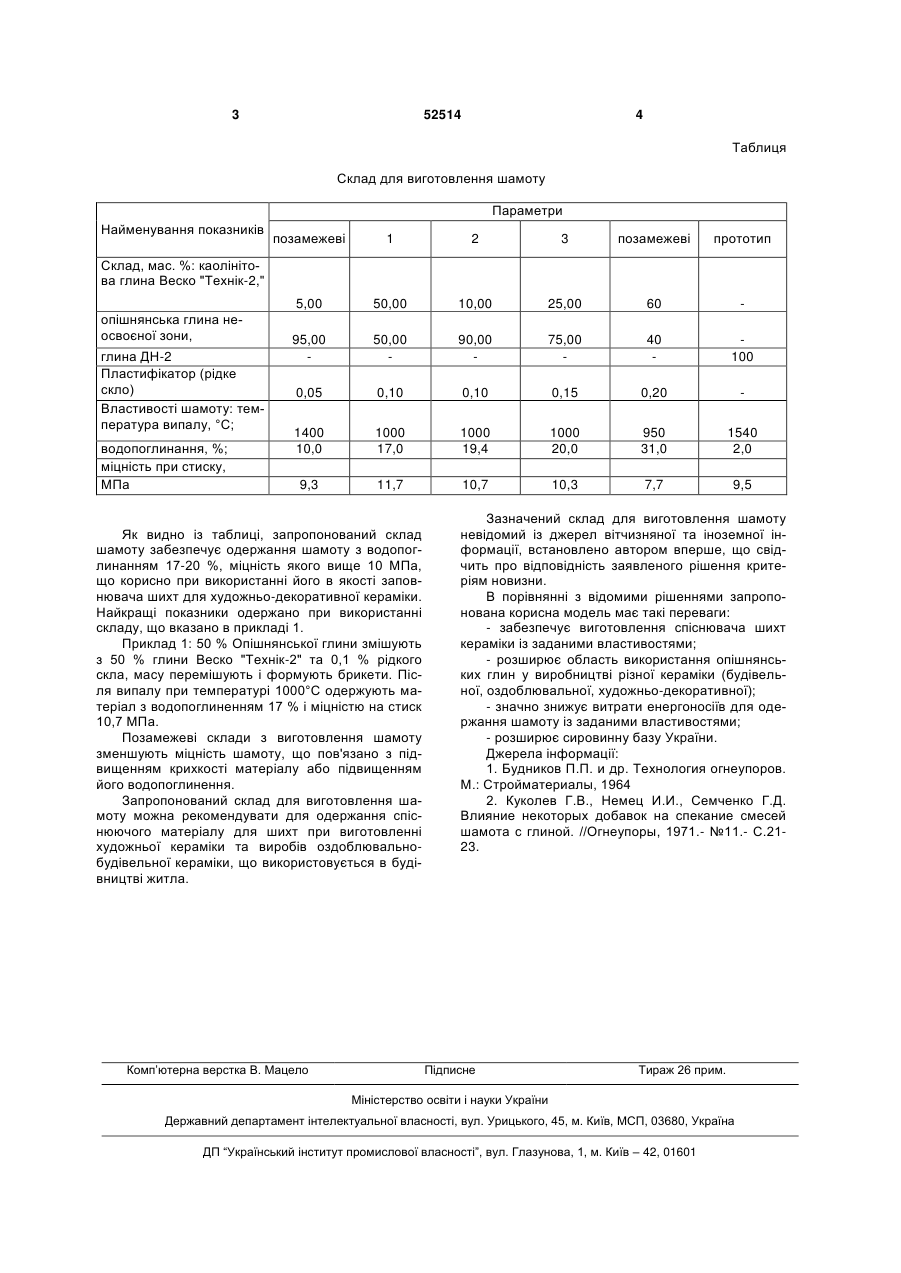

Склад для виготовлення шамоту, що включає каолінітові глини, який відрізняється тим, що як 3 52514 4 Таблиця Склад для виготовлення шамоту Параметри Найменування показників позамежеві 1 2 3 позамежеві прототип 5,00 50,00 10,00 25,00 60 95,00 50,00 90,00 75,00 40 100 0,05 0,10 0,10 0,15 0,20 1400 10,0 1000 17,0 1000 19,4 1000 20,0 950 31,0 1540 2,0 9,3 11,7 10,7 10,3 7,7 9,5 Склад, мас. %: каолінітова глина Веско "Технік-2," опішнянська глина неосвоєної зони, глина ДН-2 Пластифікатор (рідке скло) Властивості шамоту: температура випалу, °С; водопоглинання, %; міцність при стиску, МПа Як видно із таблиці, запропонований склад шамоту забезпечує одержання шамоту з водопоглинанням 17-20 %, міцність якого вище 10 МПа, що корисно при використанні його в якості заповнювача шихт для художньо-декоративної кераміки. Найкращі показники одержано при використанні складу, що вказано в прикладі 1. Приклад 1: 50 % Опішнянської глини змішують з 50 % глини Веско "Технік-2" та 0,1 % рідкого скла, масу перемішують і формують брикети. Після випалу при температурі 1000°С одержують матеріал з водопоглиненням 17 % і міцністю на стиск 10,7 МПа. Позамежеві склади з виготовлення шамоту зменшують міцність шамоту, що пов'язано з підвищенням крихкості матеріалу або підвищенням його водопоглинення. Запропонований склад для виготовлення шамоту можна рекомендувати для одержання спіснюючого матеріалу для шихт при виготовленні художньої кераміки та виробів оздоблювальнобудівельної кераміки, що використовується в будівництві житла. Комп’ютерна верстка В. Мацело Зазначений склад для виготовлення шамоту невідомий із джерел вітчизняної та іноземної інформації, встановлено автором вперше, що свідчить про відповідність заявленого рішення критеріям новизни. В порівнянні з відомими рішеннями запропонована корисна модель має такі переваги: - забезпечує виготовлення спіснювача шихт кераміки із заданими властивостями; - розширює область використання опішнянських глин у виробництві різної кераміки (будівельної, оздоблювальної, художньо-декоративної); - значно знижує витрати енергоносіїв для одержання шамоту із заданими властивостями; - розширює сировинну базу України. Джерела інформації: 1. Будников П.П. и др. Технология огнеупоров. М.: Стройматериалы, 1964 2. Куколев Г.В., Немец И.И., Семченко Г.Д. Влияние некоторых добавок на спекание смесей шамота с глиной. //Огнеупоры, 1971.- №11.- С.2123. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
