Спосіб формування гвинтових канавок на трубчастих тонкостінних заготовках гідростатичним тиском
Номер патенту: 52537
Опубліковано: 25.08.2010
Автори: Калюжний Володимир Леонідович, Проценко Павло Юрійович, Маковей Валерій Олексійович
Формула / Реферат
Спосіб формування гвинтових канавок на трубчастих заготовках гідростатичним тиском, що включає встановлення заготовки в матрицю, яка має канавку, подачу робочої рідини під тиском всередину трубчастої заготовки, який відрізняється тим, що формування гвинтових канавок виконують зовнішнім високим тиском рідини з одночасною подачею рідини меншого тиску всередину трубчастої заготовки, який визначається за формулою
, де р1 - високий тиск рідини в контейнері, р2 - тиск рідини всередині трубчастої заготовки, F1 - загальна верхня площа поршня, де встановлена матриця і діє зовнішній високий тиск рідини, F2 - загальна площа під поршнем, звідки подається рідина всередину трубчастої заготовки.
Текст

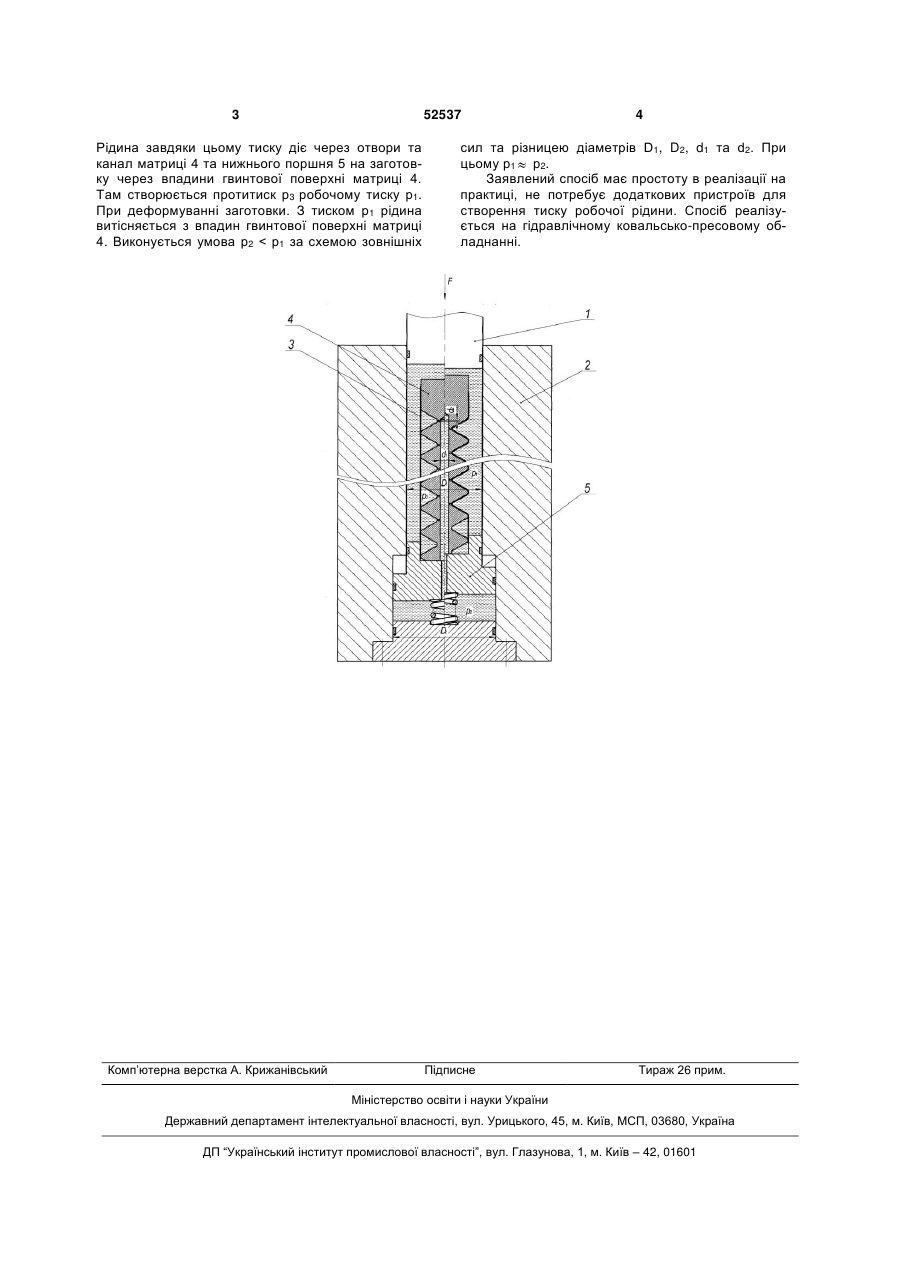

Спосіб формування гвинтових канавок на трубчастих заготовках гідростатичним тиском, що включає встановлення заготовки в матрицю, яка має канавку, подачу робочої рідини під тиском 3 52537 Рідина завдяки цьому тиску діє через отвори та канал матриці 4 та нижнього поршня 5 на заготовку через впадини гвинтової поверхні матриці 4. Там створюється протитиск р3 робочому тиску р1. При деформуванні заготовки. З тиском р1 рідина витісняється з впадин гвинтової поверхні матриці 4. Виконується умова р2 < р1 за схемою зовнішніх Комп’ютерна верстка А. Крижанівський 4 сил та різницею діаметрів D1, D2, d1 та d2. При цьому р1 р2. Заявлений спосіб має простоту в реалізації на практиці, не потребує додаткових пристроїв для створення тиску робочої рідини. Спосіб реалізується на гідравлічному ковальсько-пресовому обладнанні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for forming helical grooves on tubular thin-walled blanks by hydrostatic pressure
Автори англійськоюMakovei Valerii Oleksiiovych, Kaliuzhnyi Volodymyr Leonidovych, Protsenko Pavlo Yuriiovych
Назва патенту російськоюСпособ формования винтовых канавок на трубчатых заготовках гидростатическим давлением
Автори російськоюМаковей Валерий Алексеевич, Калюжный Владимир Леонидович, Проценко Павел Юрьевич
МПК / Мітки
МПК: B21D 15/00, B21D 17/00
Мітки: трубчастих, гвинтових, заготовках, формування, тонкостінних, спосіб, тиском, канавок, гідростатичним
Код посилання
<a href="https://ua.patents.su/2-52537-sposib-formuvannya-gvintovikh-kanavok-na-trubchastikh-tonkostinnikh-zagotovkakh-gidrostatichnim-tiskom.html" target="_blank" rel="follow" title="База патентів України">Спосіб формування гвинтових канавок на трубчастих тонкостінних заготовках гідростатичним тиском</a>
Пристрій для нарізання зовнішніх гвинтових профільних канавок
Номер патенту: 40197
Опубліковано: 25.03.2009
Автори: Івасечко Роман Романович, Гевко Іван Богданович, Палюх Андрій Ярославович, Пономаренко Сергій Володимирович
МПК: B23G 5/00
Мітки: нарізання, канавок, гвинтових, профільних, зовнішніх, пристрій
Формула / Реферат:
Пристрій для нарізання зовнішніх гвинтових профільних канавок, який виконаний у вигляді корпусу з центральним отвором діаметром, більшим зовнішнього діаметра заготовки, з можливістю відносного переміщення, який жорстко закріплений за допомогою оправки в поздовжньому супорті верстата з можливістю осьового переміщення, причому корпус оснащений декількома різальними інструментами, профіль різальних кромок яких є рівним профілю канавок, а...
Дорн для обробки напівкруглих гвинтових канавок
Номер патенту: 33063
Опубліковано: 10.06.2008
Автори: Крук Володимир Володимирович, Гевко Богдан Матвійович, Дзюра Володимир Олексійович, Шевчук Оксана Степанівна
МПК: B21C 37/06
Мітки: гвинтових, напівкруглих, канавок, дорн, обробки
Формула / Реферат:
Дорн для оброблення напівкруглих гвинтових канавок, який виконаний у вигляді оправки з хвостовиком, твердосплавних дорнуючих елементів у вигляді кульок, елементів кріплення і направлення, крім цього оправка виконана у вигляді ступінчастого вала різних діаметрів, верхня робоча частина оправки дорна виконана у вигляді конічного ступеня конусністю, рівною величині підйому на одну кульку, яка внизу завершена виступаючим циліндричним пояском...
Спосіб виготовлення ексцентрикових переходів на трубчастих заготовках
Номер патенту: 72412
Опубліковано: 15.02.2005
Автори: Оборнев Сергій Миколайович, Пиц Ярослав Євгенович, Оборнева Наталія Сергіївна
МПК: B21D 41/00
Мітки: виготовлення, трубчастих, переходів, спосіб, ексцентрикових, заготовках
Формула / Реферат:
Спосіб виготовлення ексцентрикових переходів на трубчастих заготовках, що включає обертання заготовки навколо подовжньої осі, що збігається з віссю обробки, нагрівання її кінцевої частини з наступним деформуванням рухомим уздовж осі обробки формуючим інструментом із конічними вхідною і вихідною робочими поверхнями, що рухається уздовж осі обробки та установлений із можливістю вільного обертання навколо своєї осі і нахилений під кутом до осі...
Самовстановлюваний пристрій для дорнування внутрішніх напівкруглих гвинтових канавок
Номер патенту: 38956
Опубліковано: 26.01.2009
Автори: Дзюра Володимир Олексійович, Гевко Богдан Матвійович, Шевчук Оксана Степанівна, Диня Володимир Іванович
МПК: B21B 19/00, B23D 43/00
Мітки: гвинтових, канавок, внутрішніх, дорнування, пристрій, напівкруглих, самовстановлюваний
Формула / Реферат:
Самовстановлюваний пристрій для дорнування внутрішніх напівкруглих гвинтових канавок, що виконаний у вигляді циліндричного корпусу з центральним отвором, в лівому торці якого розміщена пружина стиснення, яка є у пружній взаємодії з хвостовиком інструмента та кріпильних елементів, який відрізняється тим, що в циліндричному корпусі центральний отвір виконаний наскрізним, а в ньому рівномірно по колу розміщені внутрішні напівкруглі шліцеві...
Захват для механічних випробувань тонкостінних трубчастих взірців
Номер патенту: 32773
Опубліковано: 15.02.2001
Автори: Рач Валентин Анатолійович, Калюжний Валерій Вілінович
МПК: G01N 3/04
Мітки: захват, випробувань, тонкостінних, механічних, трубчастих, взірців
Формула / Реферат:
Захват для механічних випробувань тонкостінних трубчастих взірців, що містить корпус з гайкою, у якому розміщена цанга та стержень із зворотним конусом, а також затискувальні елементи, який відрізняється тим, що корпус захвату з прямим конусом і стержень із зворотним конусом жорстко взаємозв'язані та закріплені на загальній основі.
