Самовстановлюваний пристрій для дорнування внутрішніх напівкруглих гвинтових канавок

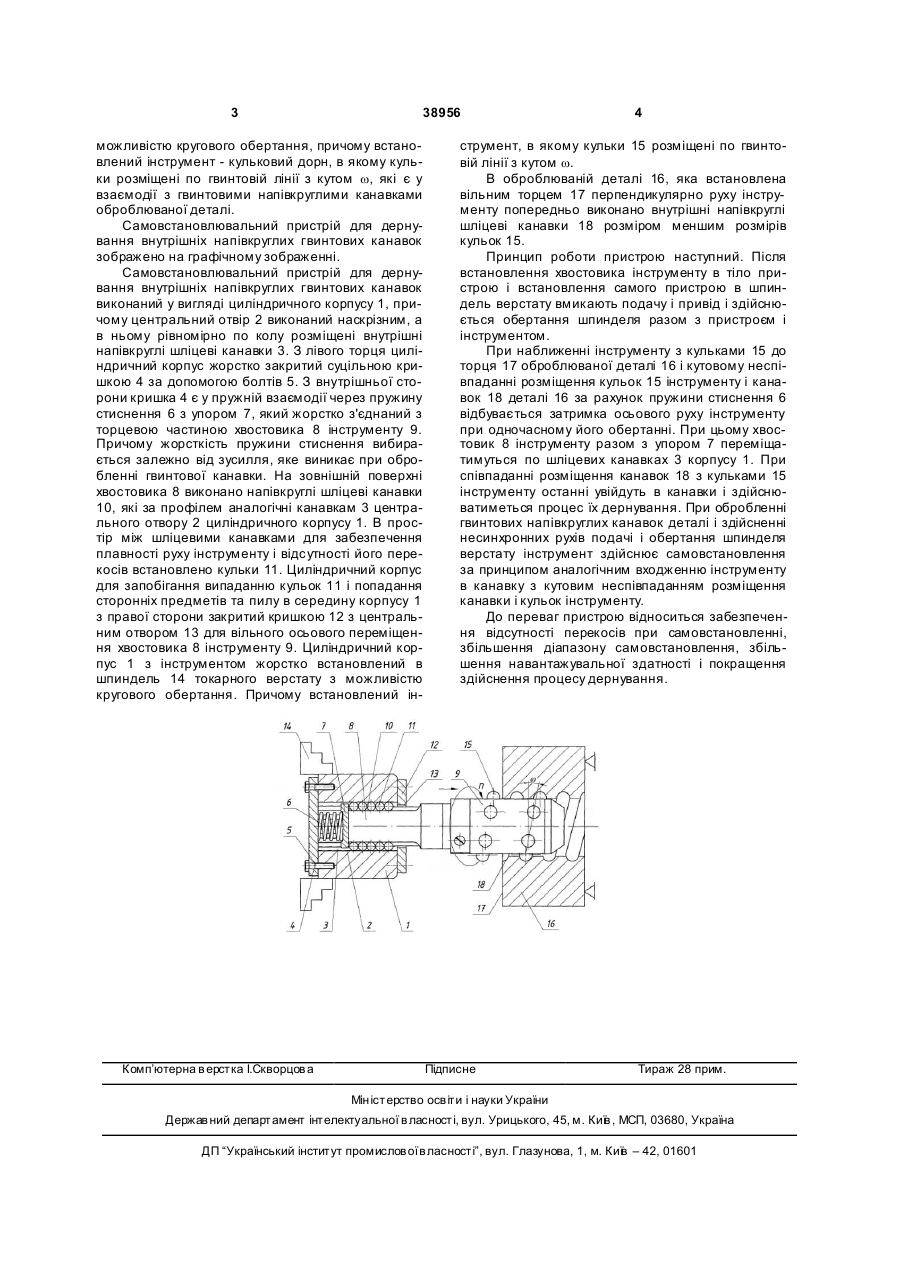

Самовстановлюваний пристрій для дорнування внутрішніх напівкруглих гвинтови х канавок, що виконаний у вигляді циліндричного корпусу з центральним отвором, в лівому торці якого розміщена пружина стиснення, яка є у пружній взаємодії з хвостовиком інструмента та кріпильних елементів, який відрізняється тим, що в циліндричному корпусі центральний отвір виконаний наскрізним, а в ньому рівномірно по колу розміщені внутрішні напівкруглі шліцеві канавки, при U 1 3 38956 можливістю кругового обертання, причому встановлений інструмент - кульковий дорн, в якому кульки розміщені по гвинтовій лінії з кутом w, які є у взаємодії з гвинтовими напівкруглими канавками оброблюваної деталі. Самовстановлювальний пристрій для дернування внутрішніх напівкруглих гвинтових канавок зображено на графічному зображенні. Самовстановлювальний пристрій для дернування внутрішніх напівкруглих гвинтових канавок виконаний у вигляді циліндричного корпусу 1, причому центральний отвір 2 виконаний наскрізним, а в ньому рівномірно по колу розміщені внутрішні напівкруглі шліцеві канавки 3. З лівого торця циліндричний корпус жорстко закритий суцільною кришкою 4 за допомогою болтів 5. З внутрішньої сторони кришка 4 є у пружній взаємодії через пружину стиснення 6 з упором 7, який жорстко з'єднаний з торцевою частиною хвостовика 8 інструменту 9. Причому жорсткість пружини стиснення вибирається залежно від зусилля, яке виникає при обробленні гвинтової канавки. На зовнішній поверхні хвостовика 8 виконано напівкруглі шліцеві канавки 10, які за профілем аналогічні канавкам 3 центрального отвору 2 циліндричного корпусу 1. В простір між шліцевими канавками для забезпечення плавності руху інструменту і відсутності його перекосів встановлено кульки 11. Циліндричний корпус для запобігання випаданню кульок 11 і попадання сторонніх предметів та пилу в середину корпусу 1 з правої сторони закритий кришкою 12 з центральним отвором 13 для вільного осьового переміщення хвостовика 8 інструменту 9. Циліндричний корпус 1 з інструментом жорстко встановлений в шпиндель 14 токарного верстату з можливістю кругового обертання. Причому встановлений ін Комп’ютерна в ерстка І.Скворцов а 4 струмент, в якому кульки 15 розміщені по гвинтовій лінії з кутом w. В оброблюваній деталі 16, яка встановлена вільним торцем 17 перпендикулярно руху інструменту попередньо виконано внутрішні напівкруглі шліцеві канавки 18 розміром меншим розмірів кульок 15. Принцип роботи пристрою наступний. Після встановлення хвостовика інструменту в тіло пристрою і встановлення самого пристрою в шпиндель верстату вмикають подачу і привід і здійснюється обертання шпинделя разом з пристроєм і інструментом. При наближенні інструменту з кульками 15 до торця 17 оброблюваної деталі 16 і кутовому неспівпаданні розміщення кульок 15 інструменту і канавок 18 деталі 16 за рахунок пружини стиснення 6 відбувається затримка осьового руху інструменту при одночасному його обертанні. При цьому хвостовик 8 інструменту разом з упором 7 переміщатимуться по шліцевих канавках 3 корпусу 1. При співпаданні розміщення канавок 18 з кульками 15 інструменту останні увійдуть в канавки і здійснюватиметься процес їх дернування. При обробленні гвинтових напівкруглих канавок деталі і здійсненні несинхронних рухів подачі і обертання шпинделя верстату інструмент здійснює самовстановлення за принципом аналогічним входженню інструменту в канавку з кутовим неспівпаданням розміщення канавки і кульок інструменту. До переваг пристрою відноситься забезпечення відсутності перекосів при самовстановленні, збільшення діапазону самовстановлення, збільшення навантажувальної здатності і покращення здійснення процесу дернування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
