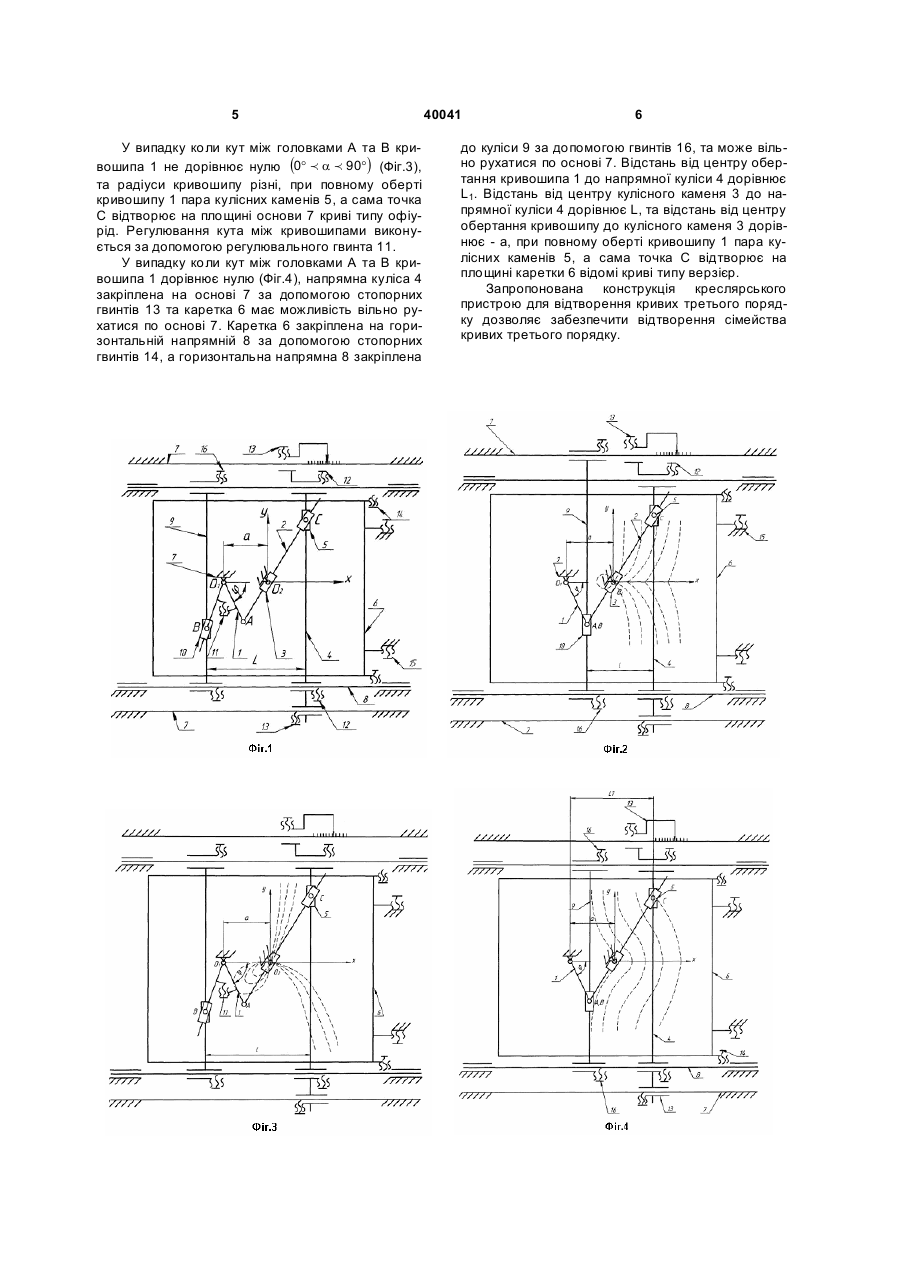

Креслярський пристрій для відтворення кривих третього порядку

1. Креслярський пристрій для відтворення кривих третього порядку, що містить кривошип, кінематично зв'язаний з кулісою, встановлену в кулісний камінь напрямну кулісу, пару кулісних каменів, кінематично зв'язаних між собою, з кулісою і напрямною кулісою, та основу, на якій встановлений кривошип та кулісний камінь, який відрізняється тим, що оснащений парою додаткових кулісних каменів, вертикальною напрямною і парою горизонтальних напрямних, з'єднаних між 3 кулісою, та основу, на якій встановлений кривошип та кулісний камінь, згідно з корисною моделлю, оснащений парою додаткових кулісних каменів, вертикальною напрямною і парою горизонтальних напрямних, з'єднаних між собою за допомогою вертикальної напрямної, встановлених на основі і кінематично пов'язаних з напрямною кулісою, а пара додаткових кулісних каменів, кінематично пов'язана з кривошипом та вертикальною напрямною. Доцільно, щоб кривошип був виконаний у вигляді двох головок з регулювальним гвинтом для зміни кута між ними, причому одна головка кінематично пов'язана з кулісою, а друга - з парою додаткових кулісних каменів. Доцільно, щоб пристрій був додатково оснащений двома парами стопорних гвинтів, встановлених в напрямній кулісі, перша пара яких взаємодіє з парою горизонтальних напрямних, а друга з основою та каретку встановлену в парі горизонтальних напрямних, за допомогою пари регулювальних гвинтів. Виконання конструкції креслярського пристрою для відтворення кривих третього порядку таким чином, що пара горизонтальних напрямних з'єднана між собою за допомогою вертикальної напрямної та встановлена на основі і кінематично пов'язана з напрямною кулісою, а пара додаткових кулісних каменів, кінематично пов'язана з кривошипом та вертикальною напрямною, та завдяки регулюванню положення напрямною куліси відносно вертикальної напрямною на відстань L, забезпечує переміщення пари кулісних каменів по напрямній кулісі та їхньою віссю С відтворювати сімейство цисоїдальних кривих, що таким чином забезпечує підвищення функціональних можливостей пристрою. Виконання кривошипа у вигляді двох головок з регулювальним гвинтом для зміни кута між ними та кінематичного зв'язку однієї головки з кулісою, а другої з парою додаткових кулісних каменів кінематично пов'язаних з вертикальною кулісою, забезпечує переміщення пари кулісних каменів по напрямній кулісі та їхньою віссю С відтворювати сімейство кривих типу офіуріди, що таким чином забезпечує підвищення функціональних можливостей пристрою. Оснащення двома парами стопорних гвинтів, встановлених в напрямній кулісі, перша пара яких взаємодіє з парою горизонтальних напрямних, а друга з основою та каретку встановлену в парі горизонтальних напрямних, за допомогою пари регулювальних гвинтів, дає можливість закріпити напрямну куліси на відстань L від центру розвороту кривошипу, забезпечити переміщення каретки і забезпечити переміщення пари кулісних каменів по напрямній кулісі та їхньою віссю С відтворити сімейство кривих третього порядку типу верзієр на площині каретки, що отримує рух, що таким чином забезпечує підвищення функціональних можливостей пристрою. Корисна модель пояснюється кресленнями, де Фіг.1 - загальна конструкція креслярського пристрою для відтворення кривих третього порядку; Фіг.2 - конструкція креслярського пристрою для 40041 4 відтворення сімейства цисоїдальних кривих; Фіг.3 конструкція креслярського пристрою для відтворення сімейства кривих типу офіурід; Фіг.4 - конструкція креслярського пристрою для відтворення сімейства кривих типу верзієр. Загальна конструкція креслярського пристрою для відтворення кривих третього порядку (Фіг.1), що містить кривошип 1, кінематично пов'язаний з кулісою 2, встановлену в кулісний камінь 3, напрямну кулісу 4, пару кулісних каменів 5 з віссю обертання в точці С, кінематично пов'язаних між собою, з кулісою 2 і напрямною кулісою 4, каретку 6 та основу 7, на якій встановлений кривошип 1 та кулісний камінь 3. Пара горизонтальних напрямних 8, з'єднаних між собою за допомогою вертикальної напрямної 9 та встановлених на основі 7 і кінематично пов'язаних з напрямною кулісою 4. Пара додаткових кулісних каменів 10, кінематично пов'язана з кривошипом 1 та вертикальною напрямною 9. Кривошип 1 виконаний у вигляді двох головок А і В з регулювальним гвинтом 11 для зміни кута між ними, причому кінематично пов'язаний головкою А з кулісою 3, а головкою В з парою додаткових кулісних каменів 10. Дві пари стопорних гвинтів 12 і 13, встановлені в напрямній кулісі 4. Пара стопорних гвинтів 12 взаємодіє з парою горизонтальних напрямних 8, а пара 13 з основою 7. Каретка 6 має пару регулювальних гвинтів 14 та пару стопорних гвинтів 15 та встановлена в парі горизонтальних напрямних 8, за допомогою пари регулювальних гвинтів 14, а пара стопорних гвинтів 15 взаємодіє з основою 7. Вертикальна напрямна 9 має стопорний гвинт 16, який взаємодіє з основою 7. Конструкція креслярського пристрою для відтворення кривих третього порядку працює в такий спосіб. Куліса 2 отримує плоско-паралельний рух завдяки кінематичному зв'язку з кривошипом 1 (Фіг.2), який в свою чергу отримує постійний обертовий рух, та кінематичному зв'язку куліси 2 з кулісним каменем 3. Куліса 2 передає рух парі кулісних каменів 5, які отримують зворотнопоступальний рух по напрямній кулісі 4. Напрямна куліса 4 в свою чергу отримує зворотно-поступальний рух за допомогою зв'язку з вертикальною напрямною 9 через горизонтальну напрямну 8, яка отримує рух від кривошипу 1, через пару кулісних каменів 10. В даному випадку кут між головками А та В кривошипа 1 дорівнює нулю, а напрямна куліса 4 розміщена відносно кулісного каменя 2 на відстані L, за допомогою стопорних гвинтів 12, коли головка А знаходиться в крайньому правому положенні. Відстань від центру обертання кривошипу до кулісного каменя 3 дорівнює - а, а горизонтальна напрямна 8 вільно рухається по основі 7, на якій закріплена каретка 6 за допомогою стопорних гвинтів 15. Напрямна 9 закріплена на напрямній 8 за допомогою стопорних гвинтів 16. Таким чином, при повному оберті кривошипу 1 пара кулісних каменів 5, а сама точка С, відтворює на площині основи 7 цисоїдальні криві, а саме відтворюються відомі криві третього порядку. 5 У випадку коли кут між головками А та В кривошипа 1 не дорівнює нулю (0° p a p 90°) (Фіг.3), та радіуси кривошипу різні, при повному оберті кривошипу 1 пара кулісних каменів 5, а сама точка С відтворює на площині основи 7 криві типу офіурід. Регулювання кута між кривошипами виконується за допомогою регулювального гвинта 11. У випадку коли кут між головками А та В кривошипа 1 дорівнює нулю (Фіг.4), напрямна куліса 4 закріплена на основі 7 за допомогою стопорних гвинтів 13 та каретка 6 має можливість вільно рухатися по основі 7. Каретка 6 закріплена на горизонтальній напрямній 8 за допомогою стопорних гвинтів 14, а горизонтальна напрямна 8 закріплена 40041 6 до куліси 9 за допомогою гвинтів 16, та може вільно рухатися по основі 7. Відстань від центру обертання кривошипа 1 до напрямної куліси 4 дорівнює L1. Відстань від центру кулісного каменя 3 до напрямної куліси 4 дорівнює L, та відстань від центру обертання кривошипу до кулісного каменя 3 дорівнює - а, при повному оберті кривошипу 1 пара кулісних каменів 5, а сама точка С відтворює на площині каретки 6 відомі криві типу верзієр. Запропонована конструкція креслярського пристрою для відтворення кривих третього порядку дозволяє забезпечити відтворення сімейства кривих третього порядку. 7 Комп’ютерна верстка М. Ломалова 40041 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
