Пристрій для виготовлення гвинтових заготівок
Номер патенту: 52566
Опубліковано: 25.08.2010
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович
Формула / Реферат
Пристрій для виготовлення гвинтових заготівок, що містить оправу з кільцевим виступом і механізмом затиску переднього кінця стрічки на оправі, напрямний ролик для стрічки та формоутворюючий ролик, вісь якого розміщена перпендикулярно до осі оправи, а робоча поверхня якого виконана ступеневою: з більшим ступенем - з робочою торцевою поверхнею та меншим ступенем - з робочою циліндричною поверхнею, який відрізняється тим, що на робочій циліндричній поверхні меншого ступеня формоутворюючого ролика встановлена втулка, виконана з пружного матеріалу.
Текст

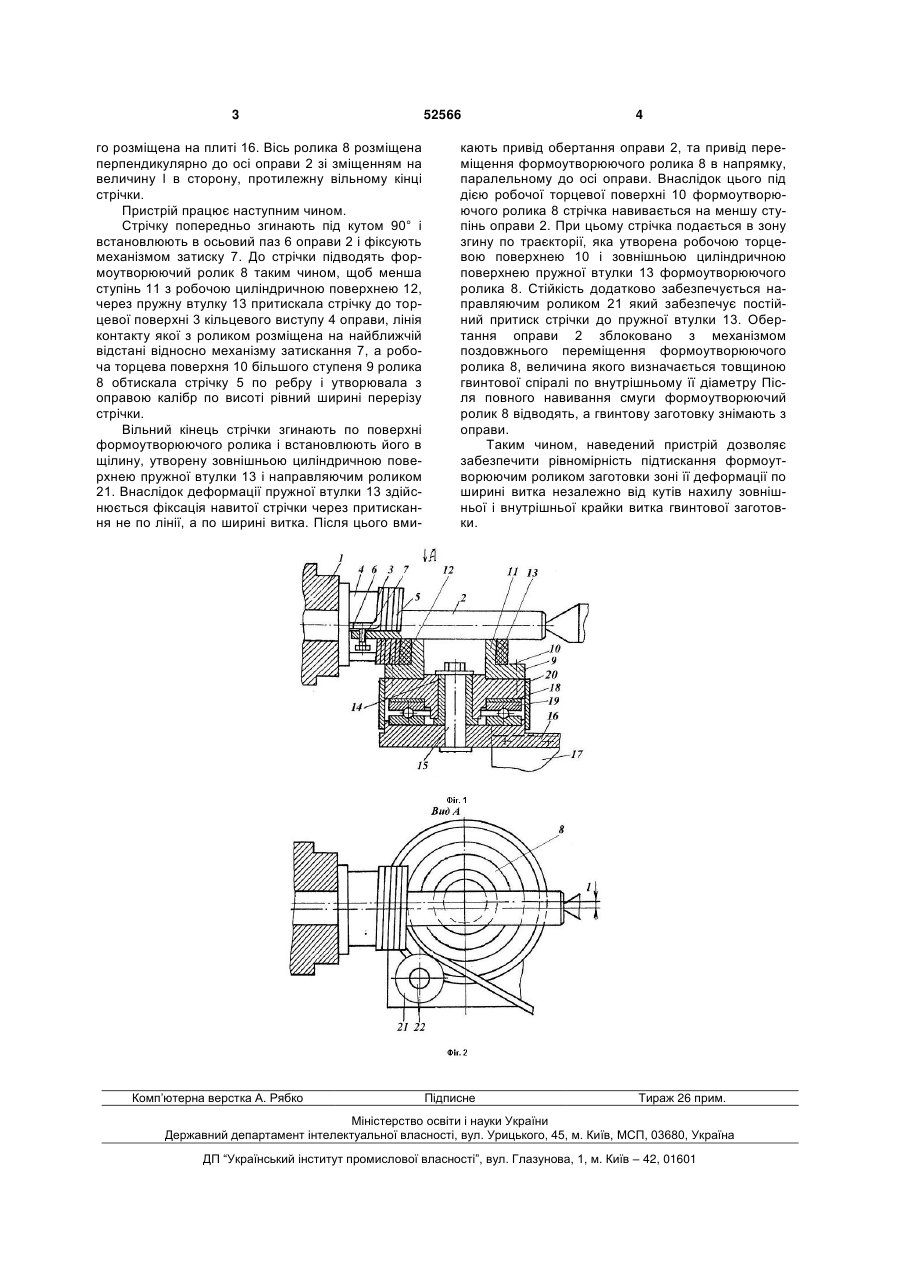

Пристрій для виготовлення гвинтових заготівок, що містить оправу з кільцевим виступом і механізмом затиску переднього кінця стрічки на 3 го розміщена на плиті 16. Вісь ролика 8 розміщена перпендикулярно до осі оправи 2 зі зміщенням на величину l в сторону, протилежну вільному кінці стрічки. Пристрій працює наступним чином. Стрічку попередньо згинають під кутом 90° і встановлюють в осьовий паз 6 оправи 2 і фіксують механізмом затиску 7. До стрічки підводять формоутворюючий ролик 8 таким чином, щоб менша ступінь 11 з робочою циліндричною поверхнею 12, через пружну втулку 13 притискала стрічку до торцевої поверхні 3 кільцевого виступу 4 оправи, лінія контакту якої з роликом розміщена на найближчій відстані відносно механізму затискання 7, а робоча торцева поверхня 10 більшого ступеня 9 ролика 8 обтискала стрічку 5 по ребру і утворювала з оправою калібр по висоті рівний ширині перерізу стрічки. Вільний кінець стрічки згинають по поверхні формоутворюючого ролика і встановлюють його в щілину, утворену зовнішньою циліндричною поверхнею пружної втулки 13 і направляючим роликом 21. Внаслідок деформації пружної втулки 13 здійснюється фіксація навитої стрічки через притискання не по лінії, а по ширині витка. Після цього вми Комп’ютерна верстка А. Рябко 52566 4 кають привід обертання оправи 2, та привід переміщення формоутворюючого ролика 8 в напрямку, паралельному до осі оправи. Внаслідок цього під дією робочої торцевої поверхні 10 формоутворюючого ролика 8 стрічка навивається на меншу ступінь оправи 2. При цьому стрічка подається в зону згину по траєкторії, яка утворена робочою торцевою поверхнею 10 і зовнішньою циліндричною поверхнею пружної втулки 13 формоутворюючого ролика 8. Стійкість додатково забезпечується направляючим роликом 21 який забезпечує постійний притиск стрічки до пружної втулки 13. Обертання оправи 2 зблоковано з механізмом поздовжнього переміщення формоутворюючого ролика 8, величина якого визначається товщиною гвинтової спіралі по внутрішньому її діаметру Після повного навивання смуги формоутворюючий ролик 8 відводять, а гвинтову заготовку знімають з оправи. Таким чином, наведений пристрій дозволяє забезпечити рівномірність підтискання формоутворюючим роликом заготовки зоні її деформації по ширині витка незалежно від кутів нахилу зовнішньої і внутрішньої крайки витка гвинтової заготовки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
