Спосіб виготовлення профільних гвинтових заготівок
Номер патенту: 52565
Опубліковано: 25.08.2010
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
Формула / Реферат
Спосіб виготовлення профільних гвинтових заготівок, що включає формування гвинтової спіралі із профільної смугової заготівки шляхом переміщення заготівки між двома роликами з наступним розтягування на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом проникнення верхнього жорсткого ролика меншого діаметра із профільною смуговою заготівкою в пружне покриття нижнього ролика більшого діаметра з наступним переміщенням такої заготівки між роликами.
Текст

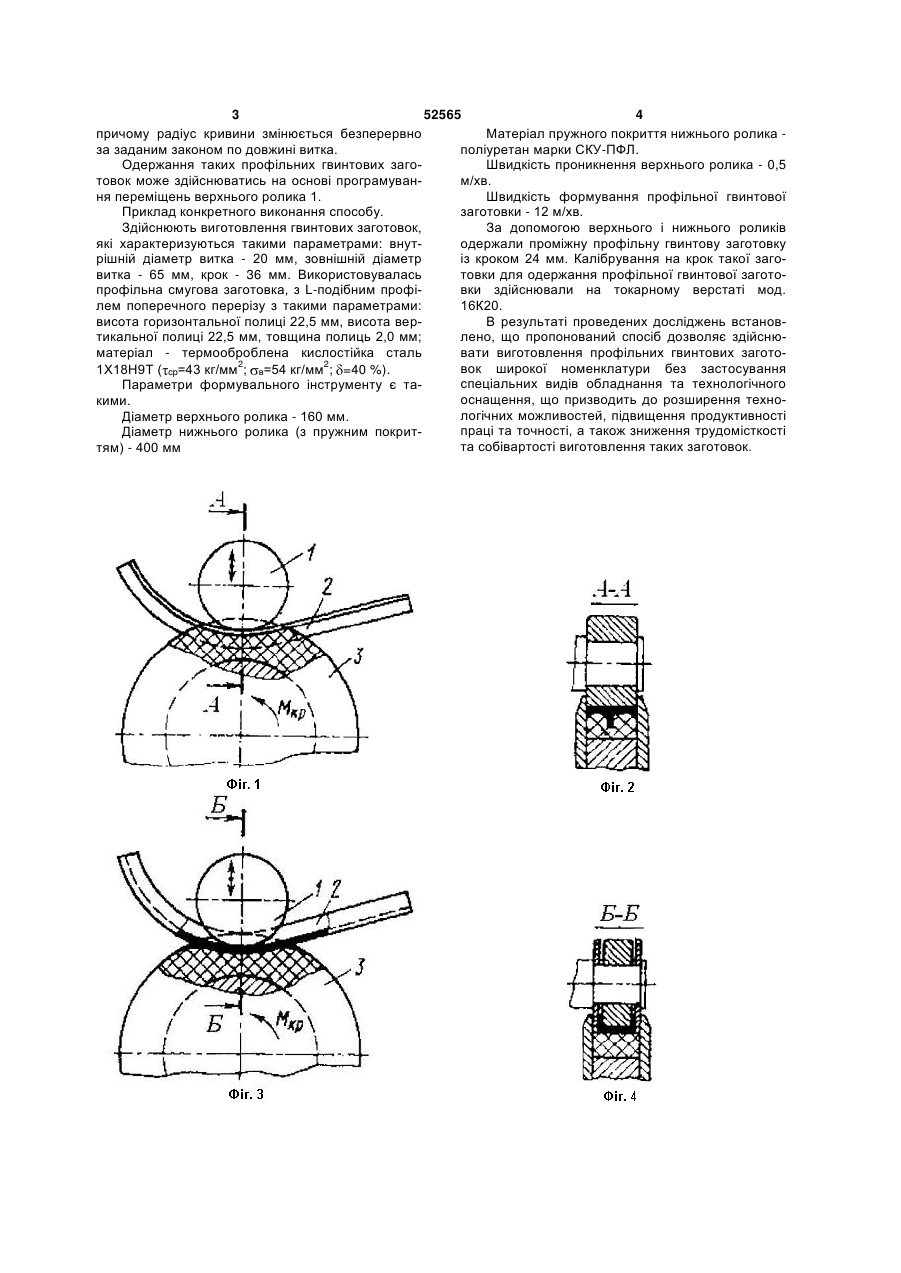

Спосіб виготовлення профільних гвинтових заготівок, що включає формування гвинтової спі 3 52565 4 причому радіус кривини змінюється безперервно Матеріал пружного покриття нижнього ролика за заданим законом по довжині витка. поліуретан марки СКУ-ПФЛ. Одержання таких профільних гвинтових загоШвидкість проникнення верхнього ролика - 0,5 товок може здійснюватись на основі програмуванм/хв. ня переміщень верхнього ролика 1. Швидкість формування профільної гвинтової Приклад конкретного виконання способу. заготовки - 12 м/хв. Здійснюють виготовлення гвинтових заготовок, За допомогою верхнього і нижнього роликів які характеризуються такими параметрами: внутодержали проміжну профільну гвинтову заготовку рішній діаметр витка - 20 мм, зовнішній діаметр із кроком 24 мм. Калібрування на крок такої заговитка - 65 мм, крок - 36 мм. Використовувалась товки для одержання профільної гвинтової заготопрофільна смугова заготовка, з L-подібним профівки здійснювали на токарному верстаті мод. лем поперечного перерізу з такими параметрами: 16К20. висота горизонтальної полиці 22,5 мм, висота верВ результаті проведених досліджень встановтикальної полиці 22,5 мм, товщина полиць 2,0 мм; лено, що пропонований спосіб дозволяє здійснюматеріал - термооброблена кислостійка сталь вати виготовлення профільних гвинтових заготовок широкої номенклатури без застосування 1Х18Н9Т ( cp=43 кг/мм2; в=54 кг/мм2; =40 %). спеціальних видів обладнання та технологічного Параметри формувального інструменту є таоснащення, що призводить до розширення технокими. логічних можливостей, підвищення продуктивності Діаметр верхнього ролика - 160 мм. праці та точності, а також зниження трудомісткості Діаметр нижнього ролика (з пружним покритта собівартості виготовлення таких заготовок. тям) - 400 мм 5 Комп’ютерна верстка В. Мацело 52565 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing shaped screw blanks
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ изготовления профильных винтовых заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/00
Мітки: спосіб, заготівок, виготовлення, профільних, гвинтових
Код посилання
<a href="https://ua.patents.su/3-52565-sposib-vigotovlennya-profilnikh-gvintovikh-zagotivok.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення профільних гвинтових заготівок</a>
Спосіб виготовлення профільних гвинтових заготовок з листового прокату
Номер патенту: 44500
Опубліковано: 12.10.2009
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
МПК: B21D 11/06
Мітки: прокату, листового, гвинтових, спосіб, профільних, виготовлення, заготовок
Формула / Реферат:
Спосіб виготовлення профільних гвинтових заготовок з листового прокату, при якому із листового прокату формують початкову заготовку, із якої вирізають профільну заготовку у вигляді багатовиткової стрічкової спіралі з наступним розтягуванням її на крок до утворення витків, який відрізняється тим, що початкову заготовку формують у вигляді еліптичної поверхні.
Спосіб виготовлення гвинтових заготовок з листового прокату
Номер патенту: 50637
Опубліковано: 25.06.2010
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович, Босюк Павло Володимирович
МПК: B21D 11/06
Мітки: виготовлення, спосіб, заготовок, прокату, листового, гвинтових
Формула / Реферат:
Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізування із листового прокату плоских заготовок у вигляді багатовиткової плоскої спіралі з наступним формуванням гвинтової спіралі і калібруванням її на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом навивання на ребро на оправу з багатовиткової стрічкової спіралі.
Пристрій для навивання профільних гвинтових заготовок
Номер патенту: 11367
Опубліковано: 15.12.2005
Автори: Драган Андрій Петрович, Гевко Іван Богданович, Ковбашин Ірина Василівна, Ляшук Олег Леонтійович, Солодкий Ігор Зіновійович
МПК: B21D 11/06
Мітки: пристрій, гвинтових, профільних, навивання, заготовок
Формула / Реферат:
Пристрій для навивання профільних гвинтових заготовок, який виконано у вигляді ступінчастої оправки з торцевим виступом, осьовим пазом і стопорним кільцем для фіксації переднього кінця стрічки, приводу формувального і напрямного роликів, які жорстко закріплені до супорта верстата, який відрізняється тим, що формувальний ролик виконано у вигляді пустотілого кільця, до нижнього торця якого жорстко закріплено циліндричний диск, який центральним...
Спосіб виготовлення стрічкових гвинтових заготовок
Номер патенту: 48550
Опубліковано: 25.03.2010
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
МПК: B21D 11/06
Мітки: спосіб, заготовок, гвинтових, виготовлення, стрічкових
Формула / Реферат:
Спосіб виготовлення стрічкових гвинтових заготовок, при якому вирізують із листового прокату плоскі заготовки, формують витки гвинтової спіралі і калібрують її на крок, який відрізняється тим, що вирізують плоску заготовку у вигляді профільної смуги, що містить послідовно з'єднані по торцях кільцеві сегменти, причому зовнішня крайка кожного наступного кільцевого сегмента розміщена зі сторони внутрішньої крайки попереднього, виконують прорізі...
Спосіб формоутворення профільних гвинтових заготовок та верстат для його реалізації
Номер патенту: 51099
Опубліковано: 15.11.2002
Автори: Гевко Ігор Богданович, Гупка Богдан Васильович, Лясота Оксана Михайлівна, Пилипець Михайло Ількович, Васильків Василь Васильович
МПК: B21D 11/06
Мітки: верстат, спосіб, заготовок, гвинтових, формоутворення, профільних, реалізації
Формула / Реферат:
1. Спосіб формоутворення профільних гвинтових заготовок, який здійснюється навиванням смуги на ребро на оправку, яка має обертовий рух, а заготовка - осьовий рух подачі, притиск смуги до оправки здійснюється за рахунок зусилля притискного ролика, причому величина руху подачі на оберт рівна товщині смуги, а затиск кінця смуги здійснено у втулці притискним роликом з супортом, яка має осьове переміщення, який відрізняється тим, що притиск...
