Танкова гармата

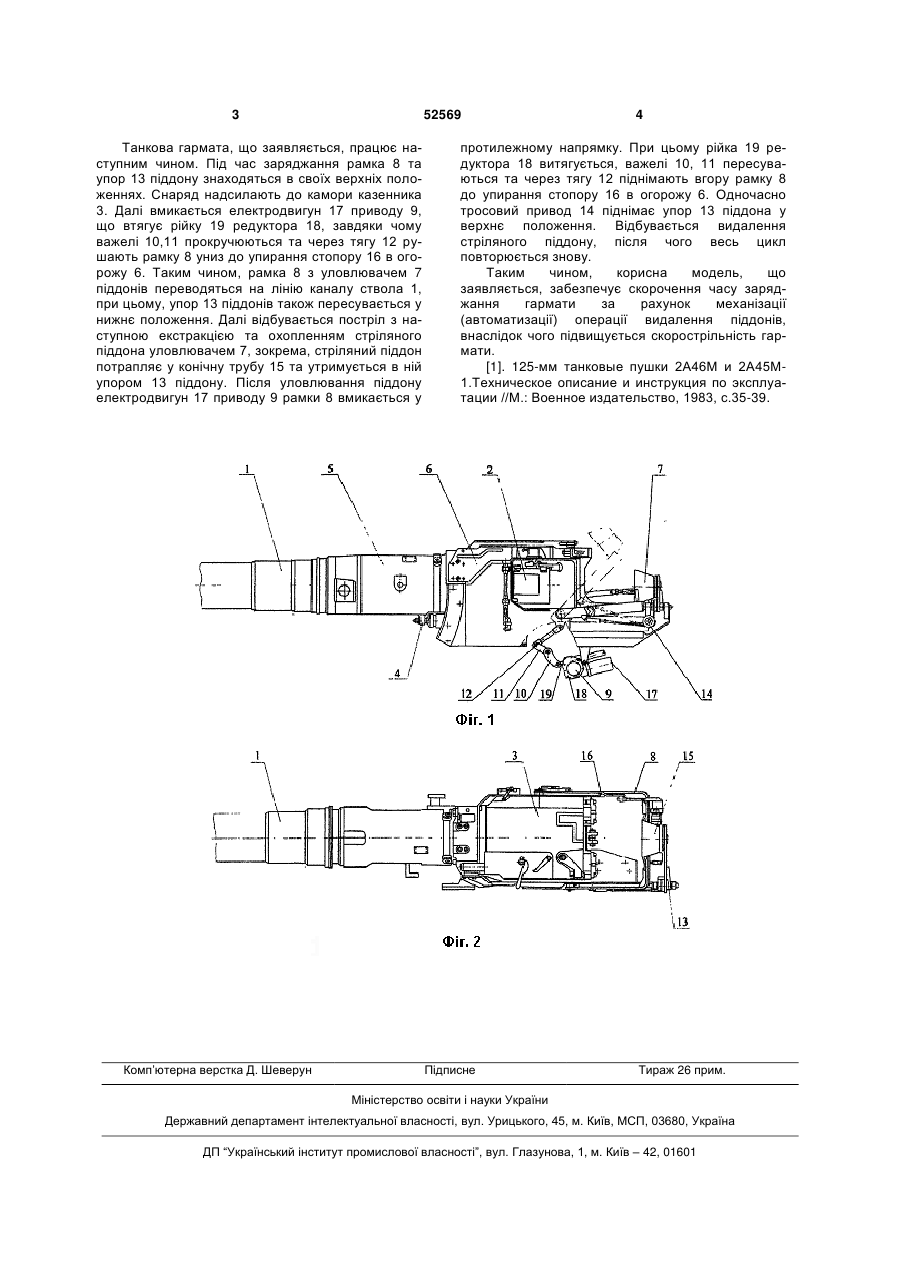

Танкова гармата, що містить ствол з замком, противідкотні пристрої, кінематично зв'язані з люлькою, на якій встановлена огорожа з уловлювачем піддонів, яка відрізняється тим, що уловлювач піддонів жорстко з'єднаний з рамкою, шарнірно закріпленою на огорожі та спорядженою приводом, що включає електродвигун та редуктор з рейкою, яка через пару важелів та тягу зв'язана з рамкою, що з'єднана через тросовий привод з упором піддона, шарнірно встановленим на огорожі, на якій закріплений стопор рамки, виконаний у вигляді важеля з пазом. (19) (21) u201004028 (22) 06.04.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) БОРИСЮК МИХАЙЛО ДЕМ'ЯНОВИЧ, МАГЕРАМОВ ЛЮТФАЛІЙ КУРБАН-АЛІЄВИЧ, ЧЕРНОВ ЮРІЙ КОНСТЯНТИНОВИЧ, КРОЛЕНКО ОЛЕКСАНДР ІГОРОВИЧ, ЖАРОВ ВІТАЛІЙ ОЛЕКСІЙОВИЧ, ЛИТВІНЕНКО СЕРГІЙ ВАЛЕРІЙОВИЧ (73) КАЗЕННЕ ПІДПРИЄМСТВО "ХАРКІВСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО З МАШИНОБУДУВАННЯ ІМЕНІ О.О. МОРОЗОВА" 3 52569 Танкова гармата, що заявляється, працює наступним чином. Під час заряджання рамка 8 та упор 13 піддону знаходяться в своїх верхніх положеннях. Снаряд надсилають до камори казенника 3. Далі вмикається електродвигун 17 приводу 9, що втягує рійку 19 редуктора 18, завдяки чому важелі 10,11 прокручюються та через тягу 12 рушають рамку 8 униз до упирання стопору 16 в огорожу 6. Таким чином, рамка 8 з уловлювачем 7 піддонів переводяться на лінію каналу ствола 1, при цьому, упор 13 піддонів також пересувається у нижнє положення. Далі відбувається постріл з наступною екстракцією та охопленням стріляного піддона уловлювачем 7, зокрема, стріляний піддон потрапляє у конічну трубу 15 та утримується в ній упором 13 піддону. Після уловлювання піддону електродвигун 17 приводу 9 рамки 8 вмикається у Комп’ютерна верстка Д. Шеверун 4 протилежному напрямку. При цьому рійка 19 редуктора 18 витягується, важелі 10, 11 пересуваються та через тягу 12 піднімають вгору рамку 8 до упирання стопору 16 в огорожу 6. Одночасно тросовий привод 14 піднімає упор 13 піддона у верхнє положення. Відбувається видалення стріляного піддону, після чого весь цикл повторюється знову. Таким чином, корисна модель, що заявляється, забезпечує скорочення часу заряджання гармати за рахунок механізації (автоматизації) операції видалення піддонів, внаслідок чого підвищується скорострільність гармати. [1]. 125-мм танковые пушки 2А46М и 2А45М1.Техническое описание и инструкция по эксплуатации //М.: Военное издательство, 1983, с.35-39. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
