Листоукладач лінії виробництва гофрованого картону

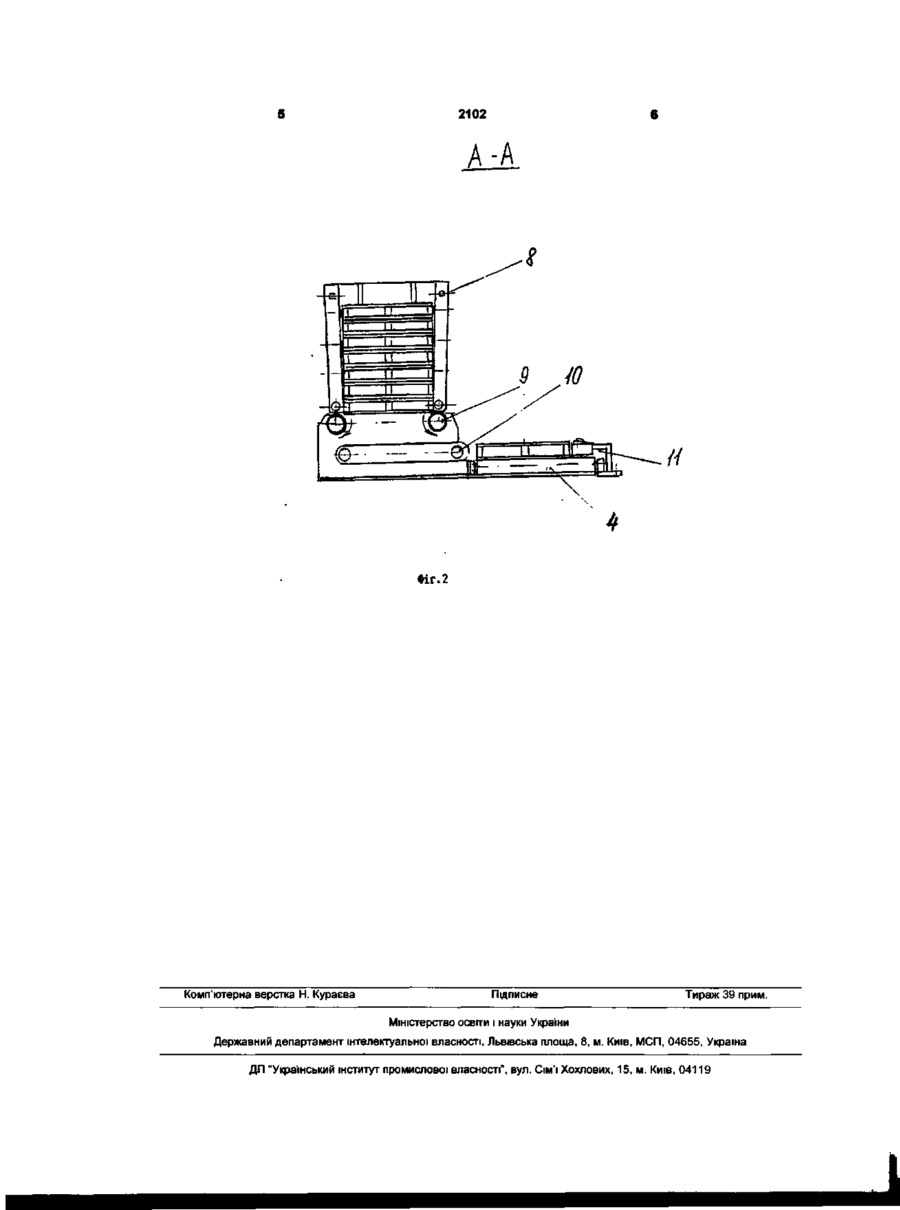

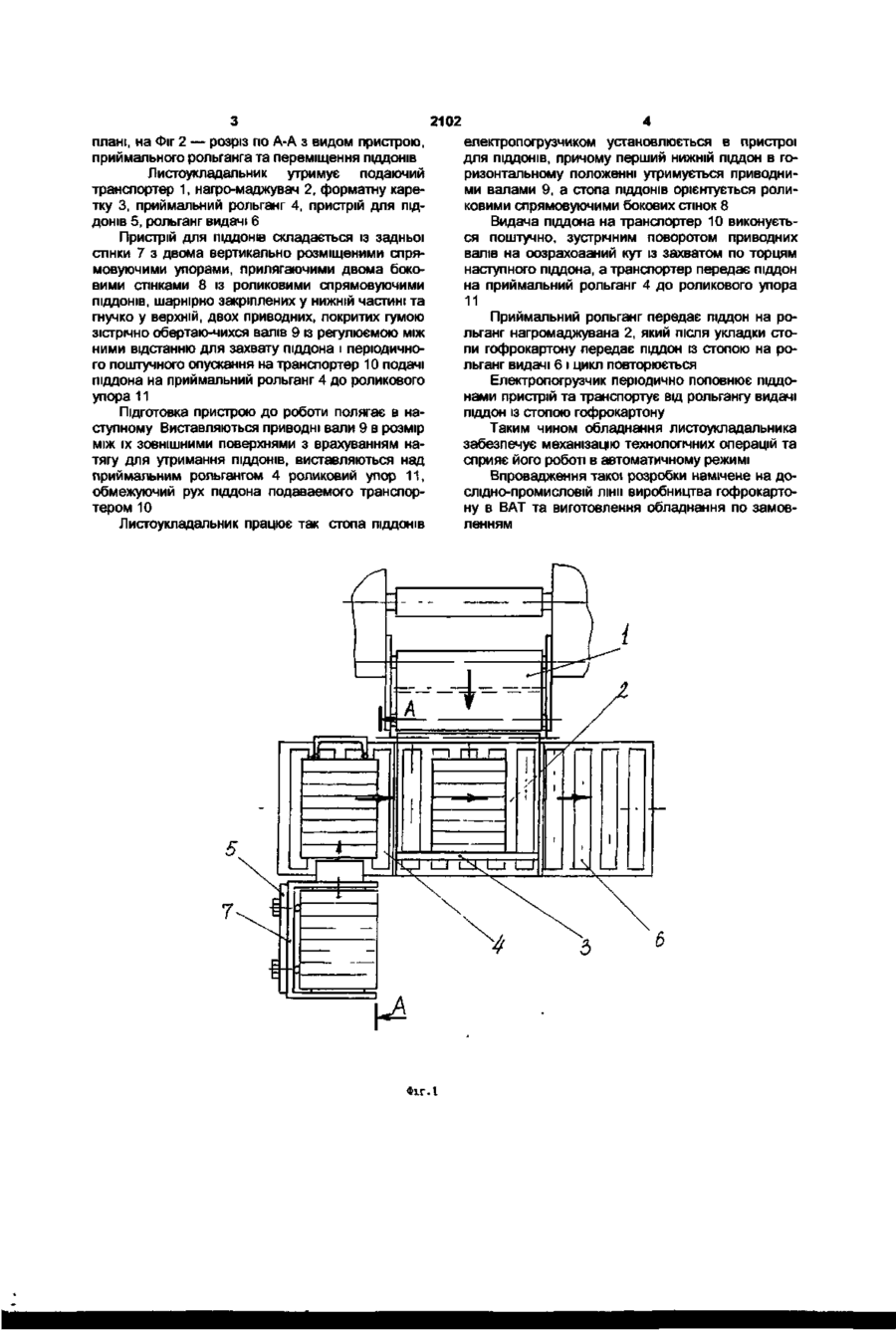

Листоукладач лінії виробництва гофрованого картону, який містить подавальний транспортер, нагромаджувач, форматну каретку, рольганги, який відрізняється тим, що паралельно приймальному рольгангу розміщено пристрій для ПІДДОНІВ, виконаний у вигляді задньої стінки з вертикально розміщеними спрямовуючими упорами, прилягаючими двома боковими вертикальними стінками із роликовими спрямовуючими упорами, шарнірно закріпленими у нижній частині та гнучко у верхній, під якими над транспортером піддона розміщені два привідних, покритих гумою, зустрічно обертових вали з регулівною між ними відстанню, а над приймальним рольгангом розміщений роликовий упор для піддона Корисна модель відноситься до обладнання для виробництва гофрокартону і може бути використана в целюлозо-паперовхй промисловості Відомо, ЩО при виробництві гофрокартону внутрішньоцехове транспортування від листоукладальника стоп заготовок та листів гофрокартону виконується за допомогою рольгангів або вилочних електропогрузчиків з використанням ПІДДОНІВ (Б В Кононов и др Гофрированный картон М изд "Лесная промышленность", 1971 г, С 188-189) Значна частина підприємств, використовуючих МІНІЛІНИ для виробництва гофрокартону, шириною до 1400мм при широкій номенклатурі виробляємих заготовок для ящиків та листів гофрокартону довжиною до 2500мм, маючих обмежені виробничі та складські площі, ефективно виконують транспортування стоп гофрокартону від листоукладапьника електропогрузчиком на піддонах При цьому можливе використання обмеженої кількості типорозмірів дерев'яних односторонніх двозахідних ПІДДОНІВ ДЛЯ укладки стоп гофрокартону висотою до 2000мм Недоліком такого способу транспортування є відсутність пристрою для механізації операції укладання піддона на рольганг листоукладальника Відомий листоукладальник для гофрувальних агрегатів, утримуючий пристрій для переміщення стоп гофрокартону, ланцюговий транспортер з шарнірно закріпленими на ньому люльками, виконаними у вигляді Г - образних клиноподібних рича пв, взаємодіючих при русі ланцюгового транспортера з двома по черзі переміщуемими по вертикалі рольгангами (АС СССР №414344, кл D 21 f 11/12, 1974 г ) Таке обладнання листоукладальника розроблене для транспортування стоп гофрокартону рольгангами Більш близьким аналогом може бути листоукладальник для гофрувальних агрегатів, утримуючий подаючі транспортери, нагромаджувач, форматну каретку і кантувач у вигляді ротора із касетами П-образної форми з розміщеними на роторі кантувача з задньої сторони касет двома транспортерами, а кожна касета забезпечена прижимом стоп, виконаним у вигляді прижимної планки, з'єднаними через поворотні ричаги та вісь з роликами і взаємодіючими із спрямовуючими, закріпленими на роторі кантувача (АС СССР №414343, кл D 21 f 11/12, 1974 г Прототип) Таке рішення також забезпечує транспортування стоп гофрокартону рольгангами В основу розробки корисної моделі поставлена мета - створення варіанту конструкції листоукладальника із пристроєм для ПІДДОНІВ, механізми якого забезпечують приймання та орієнтацію стопи ПІДДОНІВ при опусканні електропогрузчиком, захват та поштучну видачу піддона на транспортер та його транспортування на приймальний рольганг листоукладапьника В кресленнях приведене на Фіг 1 — розміщення обладнання листоукладальника в CM о CM 2102 плані, на Фіг 2 — розріз по А-А з видом пристрою, приймального рольганга та переміщення ПІДДОНІВ Листоукладальник утримує подаючий транспортер 1, нагро-маджувач 2, форматну каретку 3, приймальний рольганг 4, пристрій для ПІДДОНІВ 5, рольганг видачі 6 Пристрій для ПІДДОНІВ складається із задньої стінки 7 з двома вертикально розміщеними спрямовуючими упорами, прилягаючими двома боковими стінками 8 із роликовими спрямовуючими ПІДДОНІВ, шарнірно закріплених у нижній частині та гнучко у верхній, двох приводних, покритих гумою зістрічно обертаю-чихся валів 9 із регулюємою між ними відстанню для захвату піддона і періодичного поштучного опускання на транспортер 10 подачі піддона на приймальний рольганг 4 до роликового упора 11 Підготовка пристрою до роботи полягає в наступному Виставляються приводні вали 9 в розмір між їх зовнішними поверхнями з врахуванням натягу для утримання ПІДДОНІВ, виставляються над приймальним рольгангом 4 роликовий упор 11, обмежуючий рух піддона подаваемого транспортером 10 Листоукладальник працює так стопа ПІДДОНІВ Фіг Л електропогрузчиком установлюється в пристрої для ПІДДОНІВ, причому перший нижній піддон в горизонтальному положенні утримується приводними валами 9, а стопа ПІДДОНІВ орієнтується роликовими спрямовуючими бокових стінок 8 Видача піддона на транспортер 10 виконується поштучно, зустрічним поворотом приводних валів на оозрахоааний кут із захватом по торцям наступного піддона, а транспортер передає піддон на приймальний рольганг 4 до роликового упора 11 Приймальний рольганг передає піддон на рольганг нагромаджувана 2, який після укладки стопи гофрокартону передає піддон із стопою на рольганг видачі 6 і цикл повторюється Електропогрузчик періодично поповнює піддонами пристрій та транспортує від рольгангу видачі піддон із стопою гофрокартону Таким чином обладнання листоукладальника забезпечує механізацію технологічних операцій та сприяє його роботі в автоматичному режимі Впровадження такої розробки намічене на дослідно-промисловій лінії виробництва гофрокартону в ВАТ та виготовлення обладнання по замовленням 2102 Фіг. 2 Комп'ютерна верстка Н. Кураєва Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
