Спосіб заміни транспортерної стрічки
Формула / Реферат
Спосіб заміни транспортерної стрічки шляхом розрізання старої стрічки і з'єднання її кінців між собою, попередньо перевернувши один кінець на 180°, та кінцем нової стрічки, який відрізняється тим, що перед розрізом старої стрічки виконують додаткову вставку зі стрічки, один кінець якої перевертають на 180°, а скріплення нової та старої стрічок здійснюють як на початку, так і по всій довжині затягування.
Текст

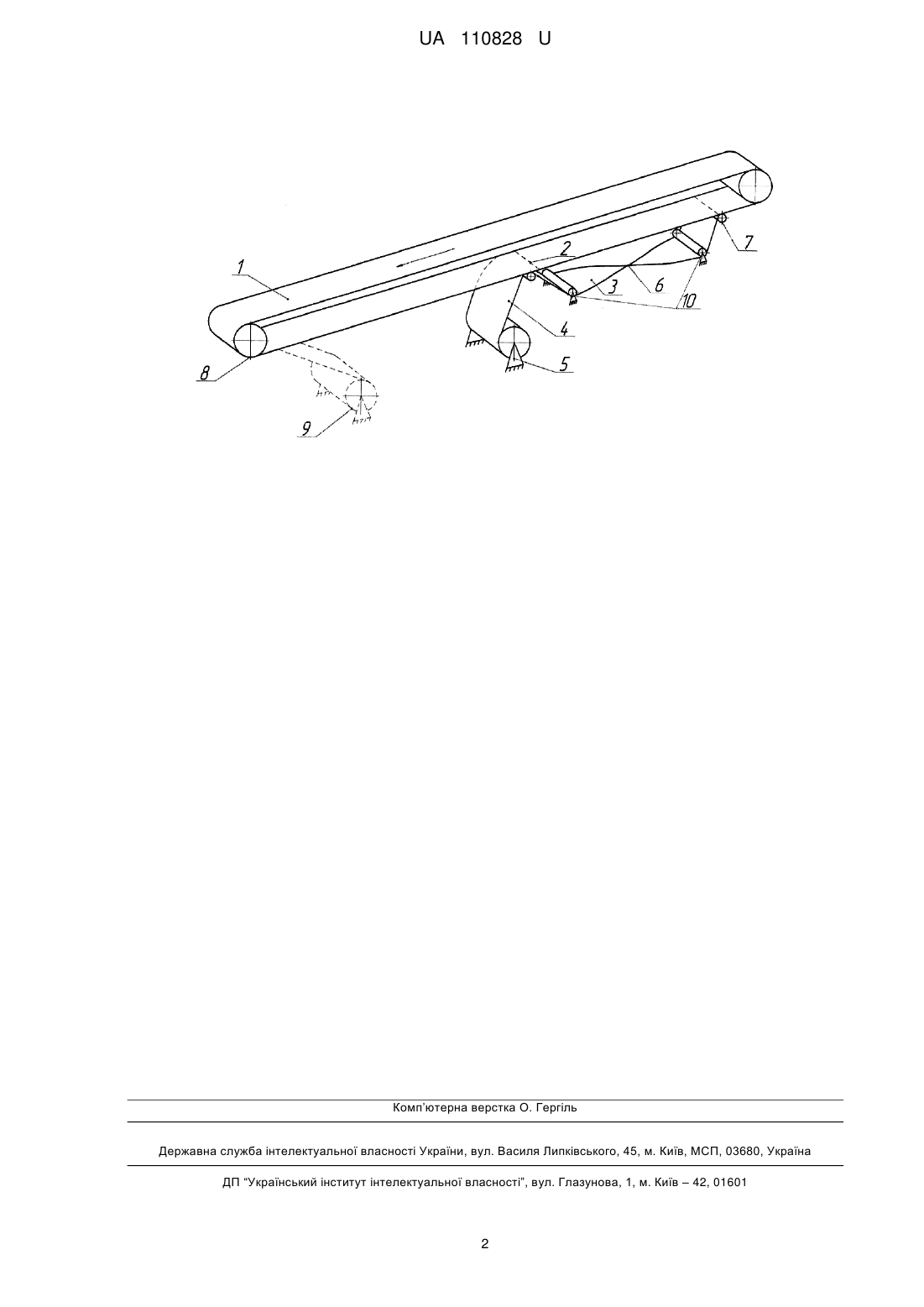

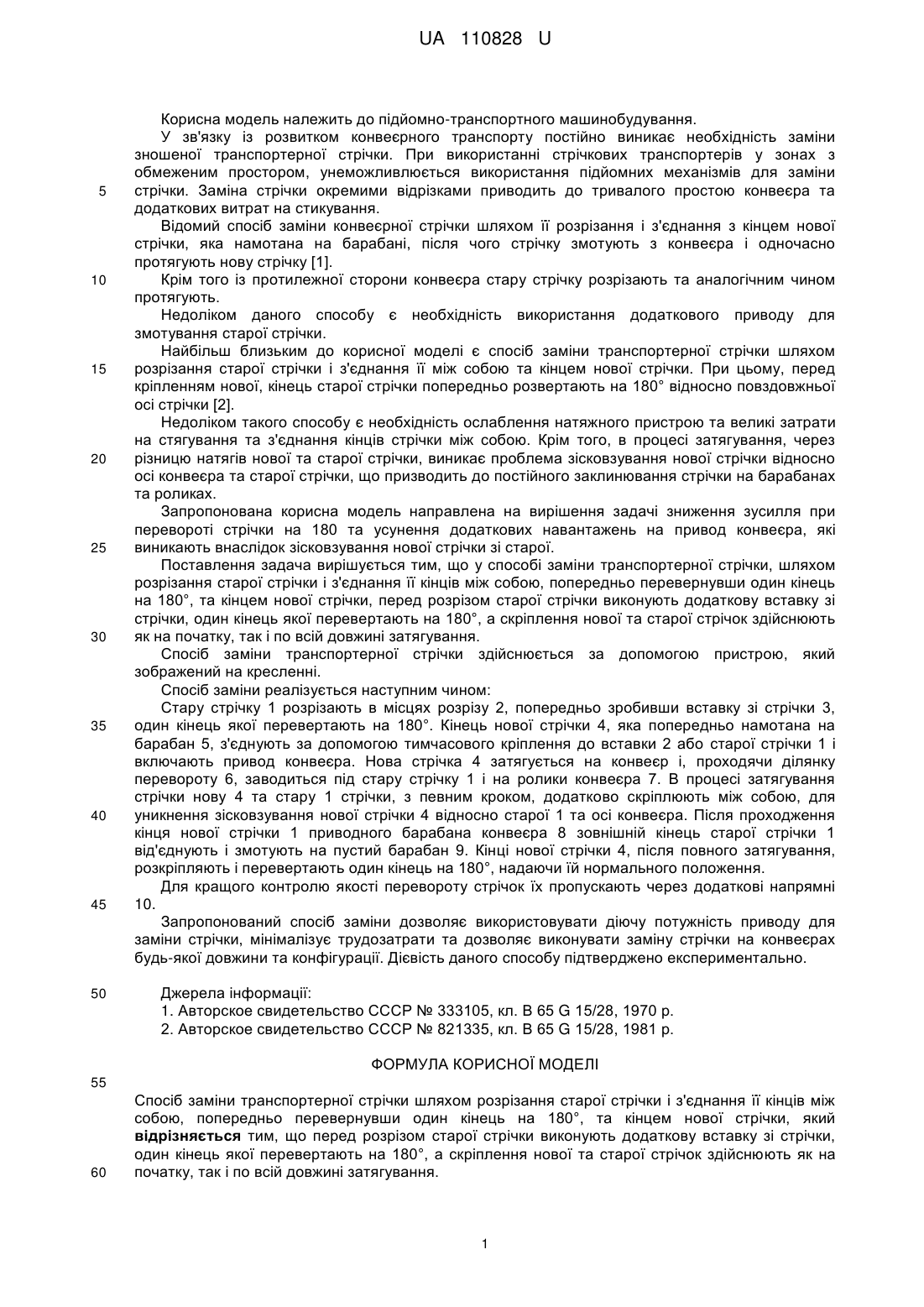

Реферат: UA 110828 U UA 110828 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до підйомно-транспортного машинобудування. У зв'язку із розвитком конвеєрного транспорту постійно виникає необхідність заміни зношеної транспортерної стрічки. При використанні стрічкових транспортерів у зонах з обмеженим простором, унеможливлюється використання підйомних механізмів для заміни стрічки. Заміна стрічки окремими відрізками приводить до тривалого простою конвеєра та додаткових витрат на стикування. Відомий спосіб заміни конвеєрної стрічки шляхом її розрізання і з'єднання з кінцем нової стрічки, яка намотана на барабані, після чого стрічку змотують з конвеєра і одночасно протягують нову стрічку [1]. Крім того із протилежної сторони конвеєра стару стрічку розрізають та аналогічним чином протягують. Недоліком даного способу є необхідність використання додаткового приводу для змотування старої стрічки. Найбільш близьким до корисної моделі є спосіб заміни транспортерної стрічки шляхом розрізання старої стрічки і з'єднання її між собою та кінцем нової стрічки. При цьому, перед кріпленням нової, кінець старої стрічки попередньо розвертають на 180° відносно повздовжньої осі стрічки [2]. Недоліком такого способу є необхідність ослаблення натяжного пристрою та великі затрати на стягування та з'єднання кінців стрічки між собою. Крім того, в процесі затягування, через різницю натягів нової та старої стрічки, виникає проблема зісковзування нової стрічки відносно осі конвеєра та старої стрічки, що призводить до постійного заклинювання стрічки на барабанах та роликах. Запропонована корисна модель направлена на вирішення задачі зниження зусилля при перевороті стрічки на 180 та усунення додаткових навантажень на привод конвеєра, які виникають внаслідок зісковзування нової стрічки зі старої. Поставлення задача вирішується тим, що у способі заміни транспортерної стрічки, шляхом розрізання старої стрічки і з'єднання її кінців між собою, попередньо перевернувши один кінець на 180°, та кінцем нової стрічки, перед розрізом старої стрічки виконують додаткову вставку зі стрічки, один кінець якої перевертають на 180°, а скріплення нової та старої стрічок здійснюють як на початку, так і по всій довжині затягування. Спосіб заміни транспортерної стрічки здійснюється за допомогою пристрою, який зображений на кресленні. Спосіб заміни реалізується наступним чином: Стару стрічку 1 розрізають в місцях розрізу 2, попередньо зробивши вставку зі стрічки 3, один кінець якої перевертають на 180°. Кінець нової стрічки 4, яка попередньо намотана на барабан 5, з'єднують за допомогою тимчасового кріплення до вставки 2 або старої стрічки 1 і включають привод конвеєра. Нова стрічка 4 затягується на конвеєр і, проходячи ділянку перевороту 6, заводиться під стару стрічку 1 і на ролики конвеєра 7. В процесі затягування стрічки нову 4 та стару 1 стрічки, з певним кроком, додатково скріплюють між собою, для уникнення зісковзування нової стрічки 4 відносно старої 1 та осі конвеєра. Після проходження кінця нової стрічки 1 приводного барабана конвеєра 8 зовнішній кінець старої стрічки 1 від'єднують і змотують на пустий барабан 9. Кінці нової стрічки 4, після повного затягування, розкріпляють і перевертають один кінець на 180°, надаючи їй нормального положення. Для кращого контролю якості перевороту стрічок їх пропускають через додаткові напрямні 10. Запропонований спосіб заміни дозволяє використовувати діючу потужність приводу для заміни стрічки, мінімалізує трудозатрати та дозволяє виконувати заміну стрічки на конвеєрах будь-якої довжини та конфігурації. Дієвість даного способу підтверджено експериментально. Джерела інформації: 1. Авторское свидетельство СССР № 333105, кл. В 65 G 15/28, 1970 р. 2. Авторское свидетельство СССР № 821335, кл. В 65 G 15/28, 1981 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб заміни транспортерної стрічки шляхом розрізання старої стрічки і з'єднання її кінців між собою, попередньо перевернувши один кінець на 180°, та кінцем нової стрічки, який відрізняється тим, що перед розрізом старої стрічки виконують додаткову вставку зі стрічки, один кінець якої перевертають на 180°, а скріплення нової та старої стрічок здійснюють як на початку, так і по всій довжині затягування. 1 UA 110828 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65G 15/28
Мітки: транспортерної, стрічки, спосіб, заміни
