Планетарна передача

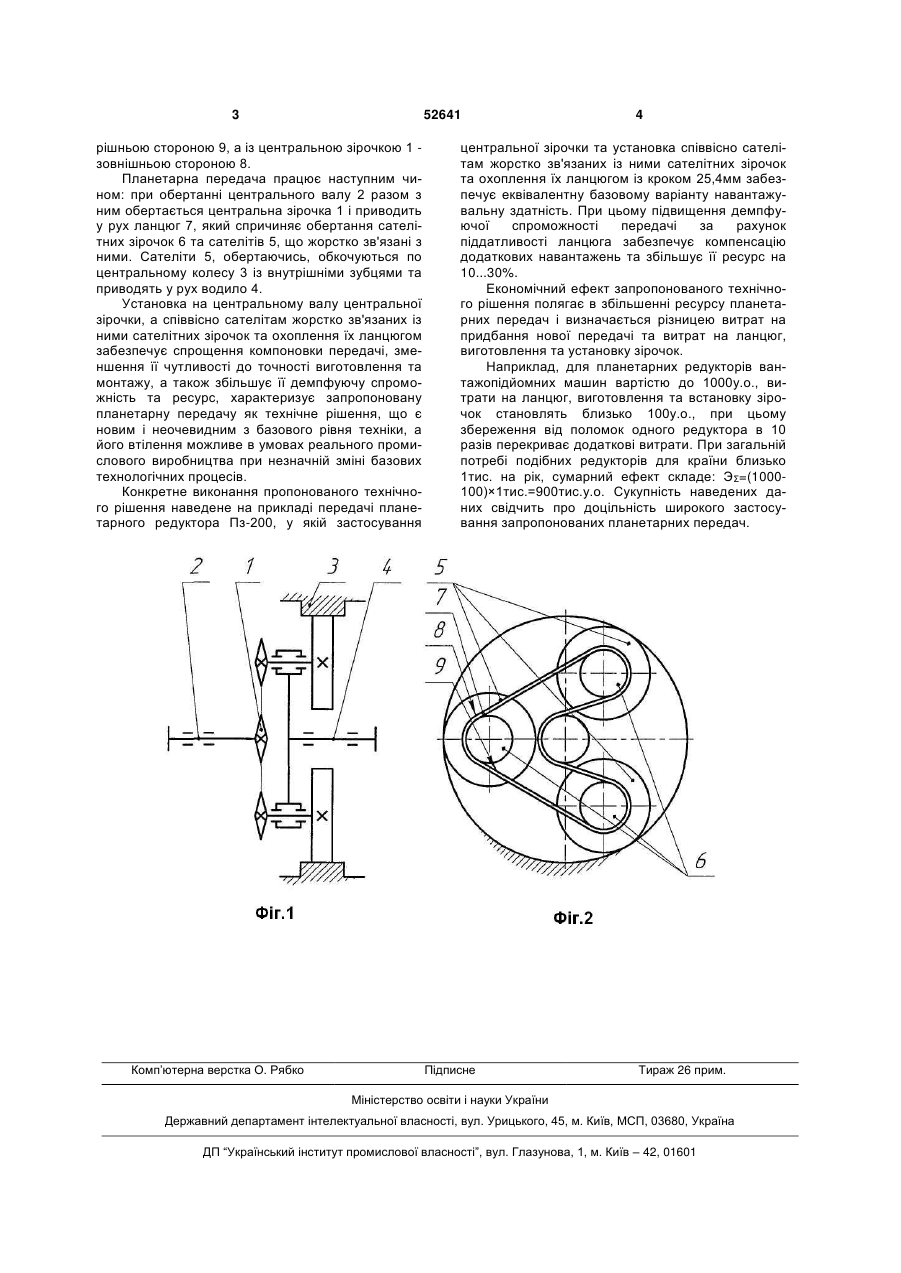

Планетарна передача, що містить зубчасті колеса з осями, що переміщуються, яка має центральне колесо з внутрішніми зубцями і води 3 52641 рішньою стороною 9, а із центральною зірочкою 1 зовнішньою стороною 8. Планетарна передача працює наступним чином: при обертанні центрального валу 2 разом з ним обертається центральна зірочка 1 і приводить у рух ланцюг 7, який спричиняє обертання сателітних зірочок 6 та сателітів 5, що жорстко зв'язані з ними. Сателіти 5, обертаючись, обкочуються по центральному колесу 3 із внутрішніми зубцями та приводять у рух водило 4. Установка на центральному валу центральної зірочки, а співвісно сателітам жорстко зв'язаних із ними сателітних зірочок та охоплення їх ланцюгом забезпечує спрощення компоновки передачі, зменшення її чутливості до точності виготовлення та монтажу, а також збільшує її демпфуючу спроможність та ресурс, характеризує запропоновану планетарну передачу як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі передачі планетарного редуктора Пз-200, у якій застосування Комп’ютерна верстка О. Рябко 4 центральної зірочки та установка співвісно сателітам жорстко зв'язаних із ними сателітних зірочок та охоплення їх ланцюгом із кроком 25,4мм забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності передачі за рахунок піддатливості ланцюга забезпечує компенсацію додаткових навантажень та збільшує її ресурс на 10...30%. Економічний ефект запропонованого технічного рішення полягає в збільшенні ресурсу планетарних передач і визначається різницею витрат на придбання нової передачі та витрат на ланцюг, виготовлення та установку зірочок. Наприклад, для планетарних редукторів вантажопідйомних машин вартістю до 1000у.о., витрати на ланцюг, виготовлення та встановку зірочок становлять близько 100у.о., при цьому збереження від поломок одного редуктора в 10 разів перекриває додаткові витрати. При загальній потребі подібних редукторів для країни близько 1тис. на рік, сумарний ефект складе: ЭΣ=(1000100)×1тис.=900тис.у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих планетарних передач. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
