Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпуса, ведучого і веденого валів, двох зубчастих сонячних коліс, перше з яких закріплене на ведучому валі, а друге нерухомо з'єднане з корпусом, закріпленого на веденому валі водила з установленою на ньому віссю, на якій закріплено два зубчасті сателіти, яка відрізняється тим, що зубчасті сонячні колеса виготовлені гнучкими у формі тонкостінних пружних стаканів, а на веденому валі закріплені генератори хвиль, забезпечуючи зачеплення зубів гнучких сонячних коліс і сателітів.
Текст

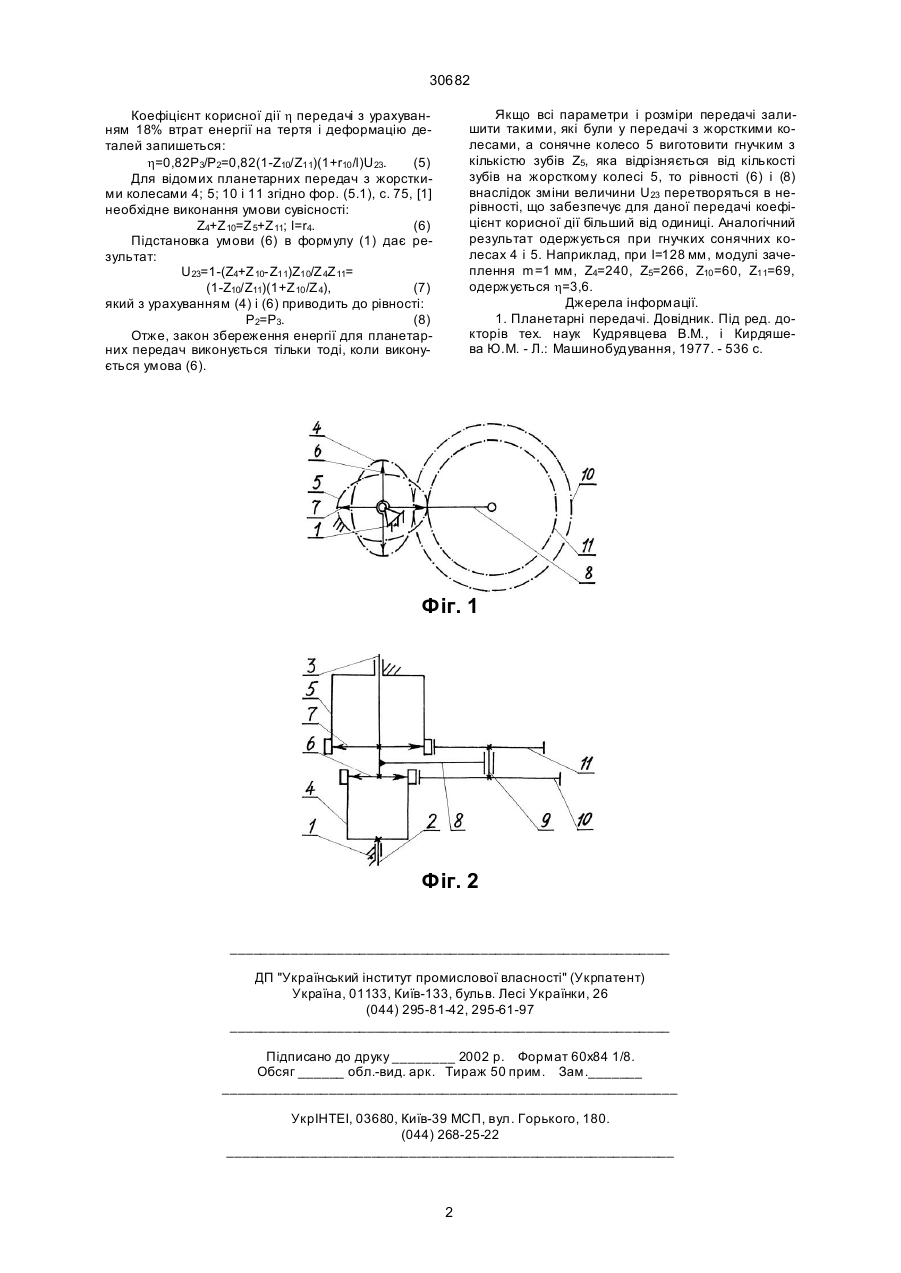

Планетарна передача, що складається з корпуса, ведучого і веденого валів, двох зубчастих 30682 Коефіцієнт корисної дії h передачі з урахуванням 18% втрат енергії на тертя і деформацію деталей запишеться: h=0,82P3/P2=0,82(1-Z10/Z11)(1+r10 /l)U23. (5) Для відомих планетарних передач з жорсткими колесами 4; 5; 10 і 11 згідно фор. (5.1), c. 75, [1] необхідне виконання умови сувісності: Z4+Z 10=Z 5+Z 11; l=r4. (6) Підстановка умови (6) в формулу (1) дає результат: U23=1-(Z4+Z 10-Z11)Z10/Z 4Z 11= (1-Z10/Z11)(1+Z 10 /Z 4), (7) який з урахуванням (4) і (6) приводить до рівності: Р2=Р3. (8) Отже, закон збереження енергії для планетарних передач виконується тільки тоді, коли виконується умова (6). Якщо всі параметри і розміри передачі залишити такими, які були у передачі з жорсткими колесами, а сонячне колесо 5 виготовити гнучким з кількістю зубів Z5, яка відрізняється від кількості зубів на жорсткому колесі 5, то рівності (6) і (8) внаслідок зміни величини U23 перетворяться в нерівності, що забезпечує для даної передачі коефіцієнт корисної дії більший від одиниці. Аналогічний результат одержується при гнучких сонячних колесах 4 і 5. Наприклад, при l=128 мм, модулі зачеплення m=1 мм, Z4=240, Z5=266, Z10 =60, Z11=69, одержується h=3,6. Джерела інформації. 1. Планетарні передачі. Довідник. Під ред. докторів тех. наук Кудрявцева В.М., і Кирдяшева Ю.М. - Л.: Машинобудування, 1977. - 536 с. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gearing
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: планетарна, передача
