Планетарна передача
Формула / Реферат

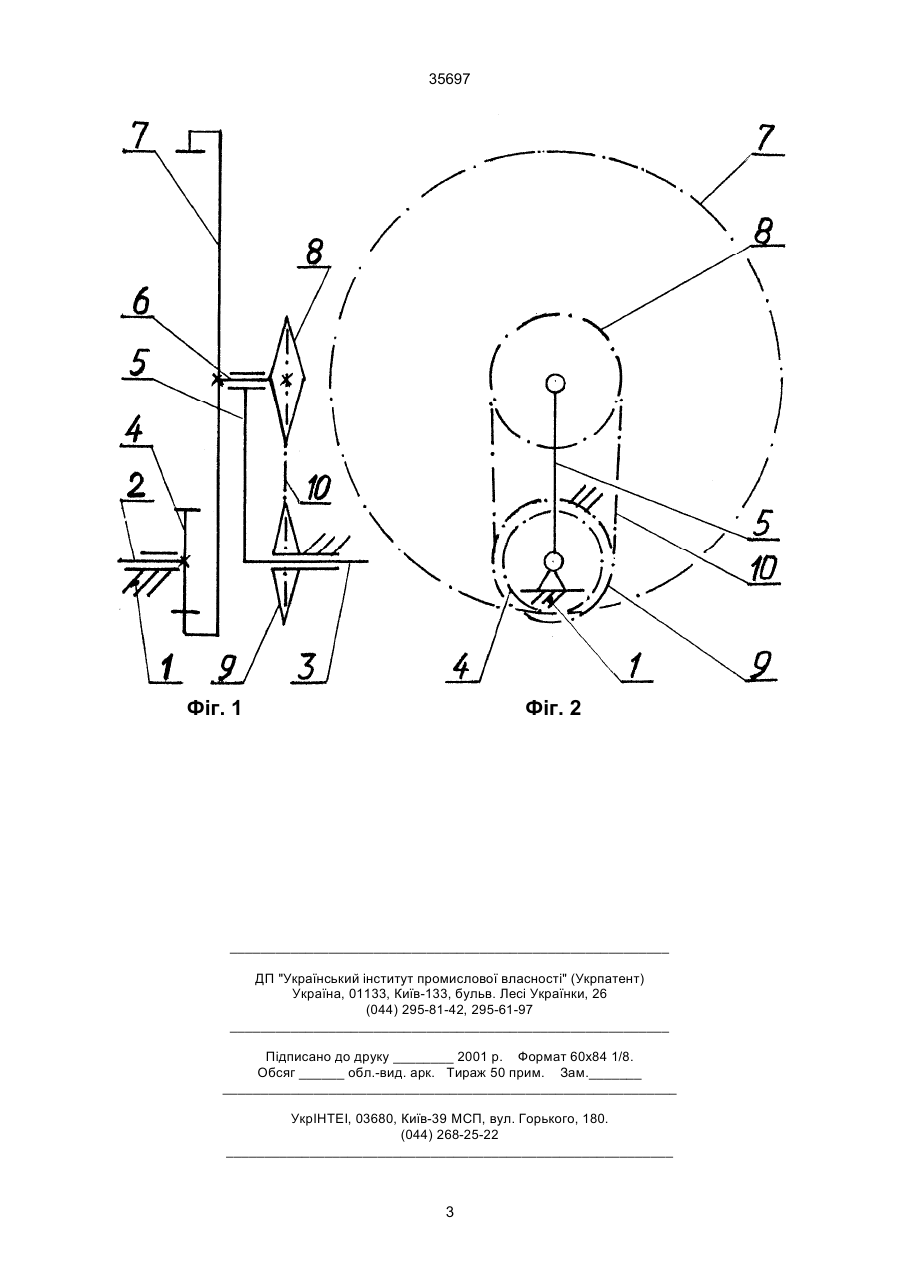

1. Планетарна передача, що складається з корпуса, ведучого і веденого валів, закріпленого на ведучому валі сонячного колеса, закріпленого на веденому валі водила з установленою на ньому віссю, на першому кінці якої закріплено сателіт, що зачіплюється зубами з сонячним колесом, яка відрізняється тим, що на другому кінці установленої на водилі осі закріплена зірочка-сателіт, яка за допомогою ланцюга зачіплюється з сонячною зірочкою, нерухомо з´еднаною з корпусом.
2. Планетарна передача по п. І, яка відрізняється тим, що на сонячному колесі і сателіті відсутні зуби, а вачеплення між ними здійснене за рахунок тертя.
3. Планетарна передача по п. І, яка відрізняється тим, що на другому кінці установленої на водилі осі закріплено шків-сателіт, який за допомогою паса зачіплюється з сонячним шківом, нерухомо з´еднаним з корпусом.
Текст

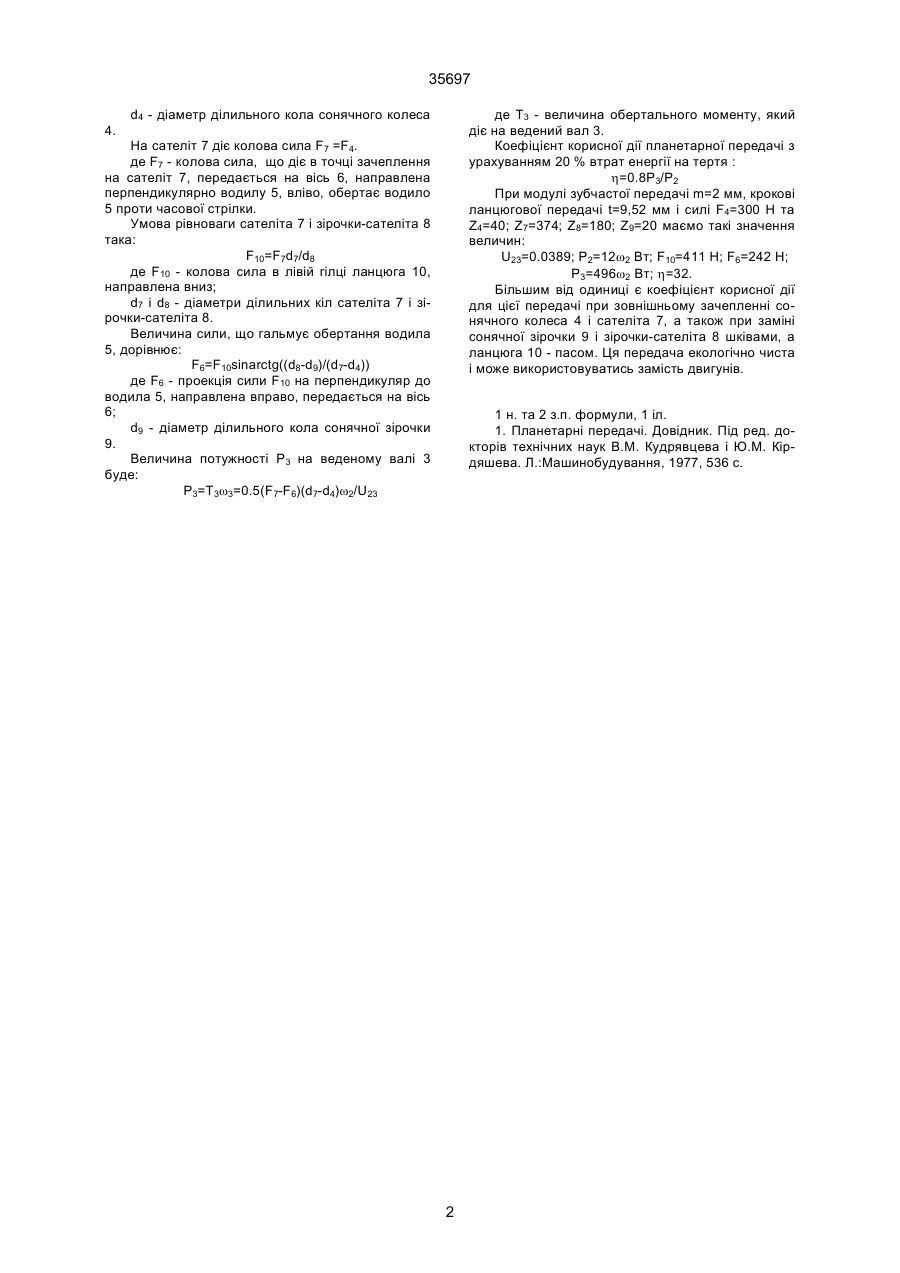

1. Планетарна передача, що складається з корпуса, ведучого і веденого валів, закріпленого на ведучому валі сонячного колеса, закріпленого на веденому валі водила з установленою на ньому віссю, на першому кінці якої закріплено сателіт, що зачіплюється зубами з сонячним колесом, яка від 35697 де T3 - величина обертального моменту, який діє на ведений вал 3. Коефіцієнт корисної дії планетарної передачі з урахуванням 20 % втрат енергії на тертя : h=0.8P3/P2 При модулі зубчастої передачі m=2 мм, крокові ланцюгової передачі t=9,52 мм і силі F4=300 H та Z4=40; Z7=374; Z8=180; Z9=20 маємо такі значення величин: U23=0.0389; P2=12w2 Вт; F10=411 H; F6=242 H; P3=496w2 Вт; h=32. Більшим від одиниці є коефіцієнт корисної дії для цієї передачі при зовнішньому зачепленні сонячного колеса 4 і сателіта 7, а також при заміні сонячної зірочки 9 і зірочки-сателіта 8 шківами, а ланцюга 10 - пасом. Ця передача екологічно чиста і може використовуватись замість двигунів. d4 - діаметр ділильного кола сонячного колеса 4. На сателіт 7 діє колова сила F7 =F4. де F7 - колова сила, що діє в точці зачеплення на сателіт 7, передається на вісь 6, направлена перпендикулярно водилу 5, вліво, обертає водило 5 проти часової стрілки. Умова рівноваги сателіта 7 і зірочки-сателіта 8 така: F10=F7d7/d8 де F10 - колова сила в лівій гілці ланцюга 10, направлена вниз; d7 і d8 - діаметри ділильних кіл сателіта 7 і зірочки-сателіта 8. Величина сили, що гальмує обертання водила 5, дорівнює: F6=F10sinarctg((d8-d9)/(d7-d4)) де F6 - проекція сили F10 на перпендикуляр до водила 5, направлена вправо, передається на вісь 6; d9 - діаметр ділильного кола сонячної зірочки 9. Величина потужності P3 на веденому валі 3 буде: Р3= Т3w3=0.5(F7-F6)(d7-d4)w2/U23 1 н. та 2 з.п. формули, 1 іл. 1. Планетарні передачі. Довідник. Під ред. докторів технічних наук В.М. Кудрявцева і Ю.М. Кірдяшева. Л.:Машинобудування, 1977, 536 с. 2 35697 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gearing
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: планетарна, передача
