Змішувальна секція черв’яка екструдера

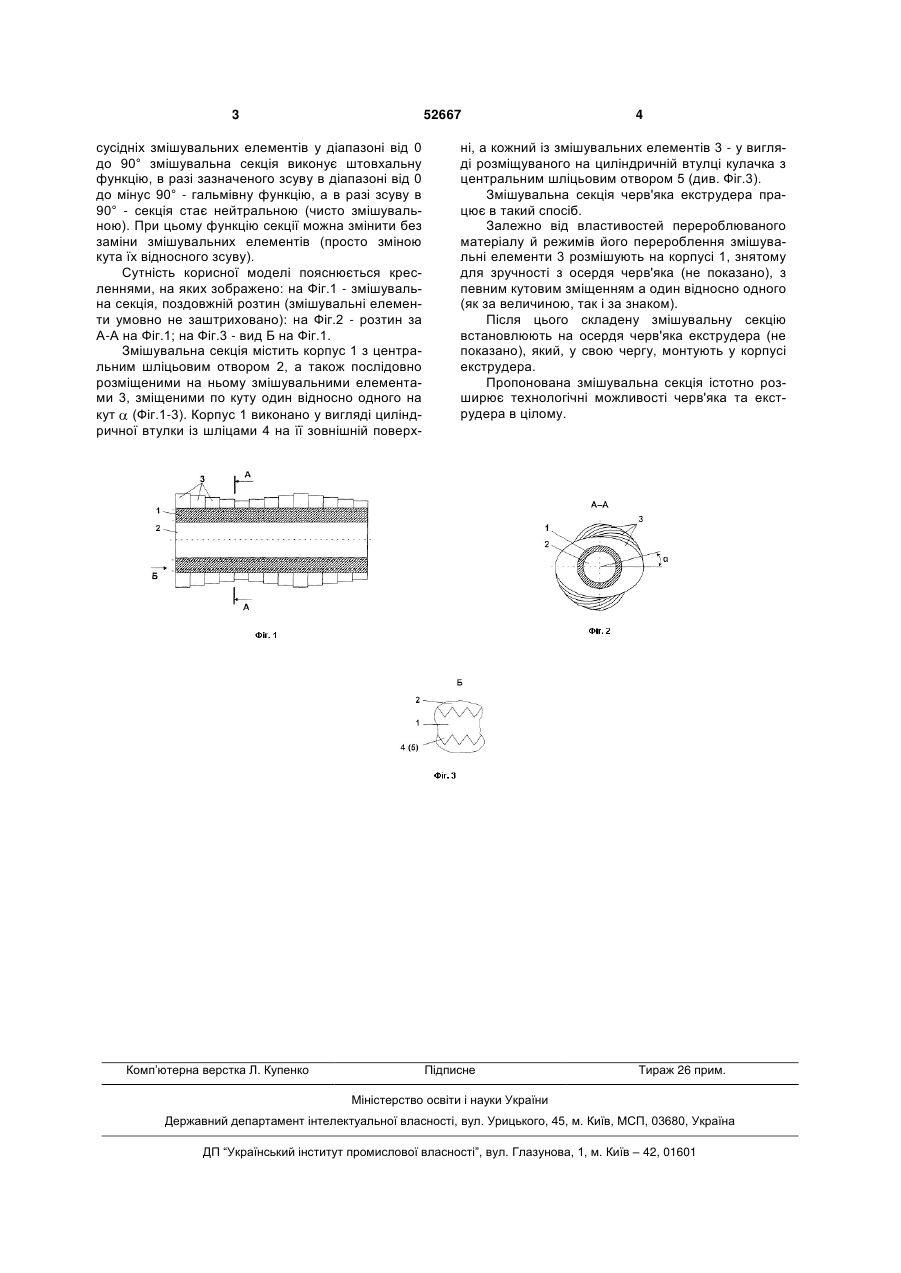

Змішувальна секція черв'яка екструдера, що містить корпус з центральним шліцьовим отвором, а також послідовно розміщеними на ньому змішувальними елементами, зміщеними по куту один відносно одного, яка відрізняється тим, що корпус виконано у вигляді циліндричної втулки зі шліцами на її зовнішній поверхні, а кожний із змішувальних елементів - у вигляді розміщуваного на циліндричній втулці кулачка з центральним шліцьовим отвором. (19) (21) u201000340 (22) 15.01.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) КОВБАСА КАТЕРИНА ПЕТРІВНА, КУЧЕРЯВИЙ ОЛЕКСАНДР ПАВЛОВИЧ, ЛУКАЧ ЮРІЙ ЮХИМОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ (73) КОВБАСА КАТЕРИНА ПЕТРІВНА, КУЧЕРЯВИЙ ОЛЕКСАНДР ПАВЛОВИЧ, ЛУКАЧ ЮРІЙ ЮХИМОВИЧ, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ 3 52667 сусідніх змішувальних елементів у діапазоні від 0 до 90° змішувальна секція виконує штовхальну функцію, в разі зазначеного зсуву в діапазоні від 0 до мінус 90° - гальмівну функцію, а в разі зсуву в 90° - секція стає нейтральною (чисто змішувальною). При цьому функцію секції можна змінити без заміни змішувальних елементів (просто зміною кута їх відносного зсуву). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - змішувальна секція, поздовжній розтин (змішувальні елементи умовно не заштриховано): на Фіг.2 - розтин за А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Змішувальна секція містить корпус 1 з центральним шліцьовим отвором 2, а також послідовно розміщеними на ньому змішувальними елементами 3, зміщеними по куту один відносно одного на кут (Фіг.1-3). Корпус 1 виконано у вигляді циліндричної втулки із шліцами 4 на її зовнішній поверх Комп’ютерна верстка Л. Купенко 4 ні, а кожний із змішувальних елементів 3 - у вигляді розміщуваного на циліндричній втулці кулачка з центральним шліцьовим отвором 5 (див. Фіг.3). Змішувальна секція черв'яка екструдера працює в такий спосіб. Залежно від властивостей перероблюваного матеріалу й режимів його перероблення змішувальні елементи 3 розмішують на корпусі 1, знятому для зручності з осердя черв'яка (не показано), з певним кутовим зміщенням а один відносно одного (як за величиною, так і за знаком). Після цього складену змішувальну секцію встановлюють на осердя черв'яка екструдера (не показано), який, у свою чергу, монтують у корпусі екструдера. Пропонована змішувальна секція істотно розширює технологічні можливості черв'яка та екструдера в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
