Черв`як екструдера
Формула / Реферат
Черв'як екструдера, що містить вал, оснащений гвинтовим гребенем, вершина якого розташована на постійній відстані від осі вала, при цьому вал має сукупність послідовних ділянок, осі зовнішніх поверхонь яких зміщені відносно осі вала, а основи сусідніх ділянок збігаються одна з одною, який відрізняється тим, що зазначені ділянки виконані у вигляді втулок, осі зовнішніх поверхонь яких розташовані під кутом до осі вала, а осі внутрішніх поверхонь збігаються з віссю вала.
Текст

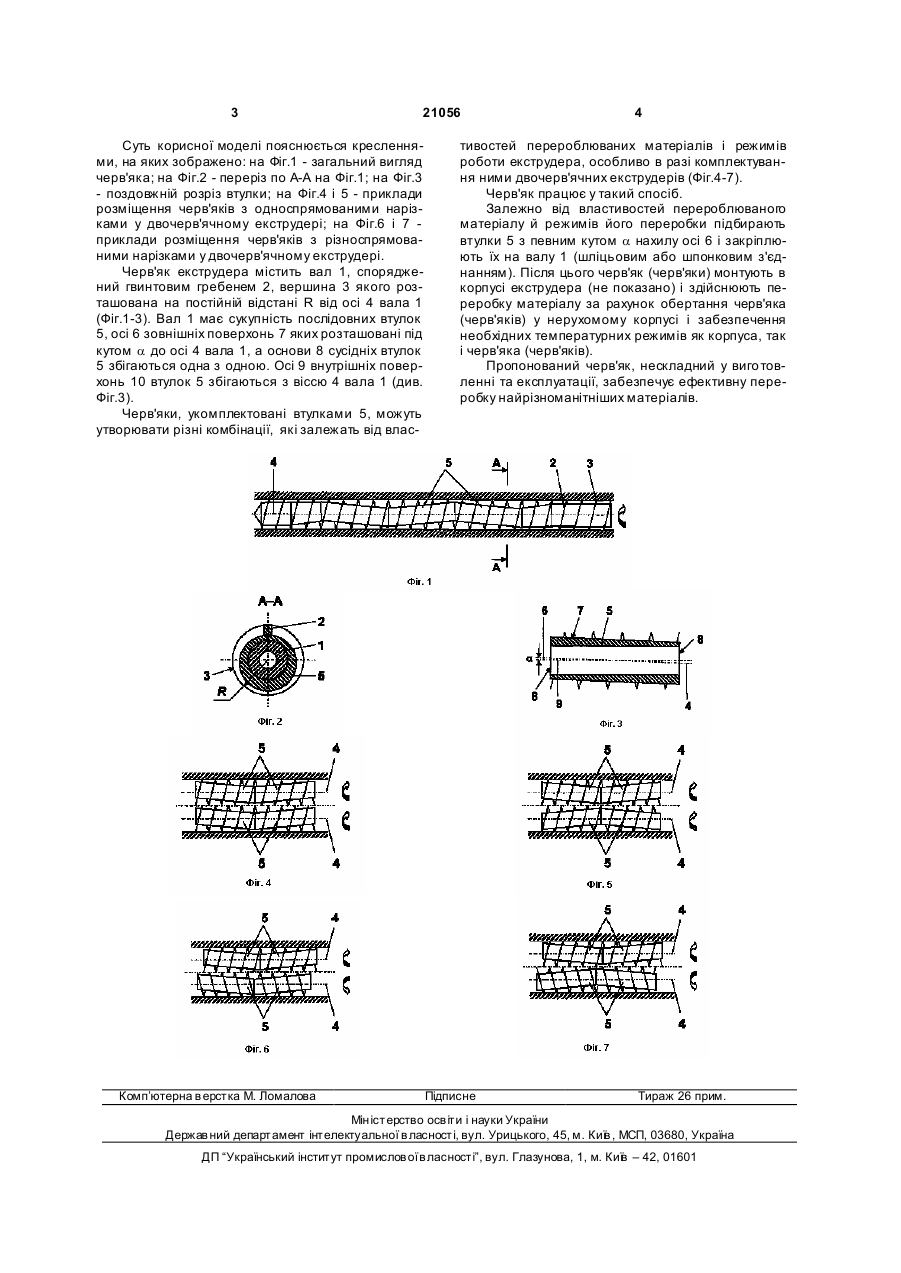

Черв'як екструдера, що містить вал, оснащений гвинтовим гребенем, вершина якого розташо 3 21056 Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд черв'яка; на Фіг.2 - переріз по А-А на Фіг.1; на Фіг.3 - поздовжній розріз втулки; на Фіг.4 і 5 - приклади розміщення черв'яків з односпрямованими нарізками у двочерв'ячному екструдері; на Фіг.6 і 7 приклади розміщення черв'яків з різноспрямованими нарізками у двочерв'ячному екструдері. Черв'як екструдера містить вал 1, споряджений гвинтовим гребенем 2, вершина 3 якого розташована на постійній відстані R від осі 4 вала 1 (Фіг.1-3). Вал 1 має сукупність послідовних втулок 5, осі 6 зовнішніх поверхонь 7 яких розташовані під кутом a до осі 4 вала 1, а основи 8 сусідніх втулок 5 збігаються одна з одною. Осі 9 внутрішніх поверхонь 10 втулок 5 збігаються з віссю 4 вала 1 (див. Фіг.3). Черв'яки, укомплектовані втулками 5, можуть утворювати різні комбінації, які залежать від влас Комп’ютерна в ерстка М. Ломалова 4 тивостей перероблюваних матеріалів і режимів роботи екструдера, особливо в разі комплектування ними двочерв'ячних екструдерів (Фіг.4-7). Черв'як працює у такий спосіб. Залежно від властивостей перероблюваного матеріалу й режимів його переробки підбирають втулки 5 з певним кутом a нахилу осі 6 і закріплюють їх на валу 1 (шліцьовим або шпонковим з'єднанням). Після цього черв'як (черв'яки) монтують в корпусі екструдера (не показано) і здійснюють переробку матеріалу за рахунок обертання черв'яка (черв'яків) у нерухомому корпусі і забезпечення необхідних температурних режимів як корпуса, так і черв'яка (черв'яків). Пропонований черв'як, нескладний у виго товленні та експлуатації, забезпечує ефективну переробку найрізноманітніших матеріалів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm of extruder
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюЧервяк экструдера
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B30B 11/22, B29C 47/60
Мітки: черв'як, екструдера
Код посилання
<a href="https://ua.patents.su/2-21056-chervyak-ekstrudera.html" target="_blank" rel="follow" title="База патентів України">Черв`як екструдера</a>
Черв’як екструдера
Номер патенту: 5074
Опубліковано: 28.12.1994
Автори: Дитинчук Сергій Анатолійович, Коношевич Тамара Іванівна, Войтушенко Петро Олександрович, Державіна Галина Григорівна, Бармашин Євгеній Петрович
МПК: B29C 47/60
Мітки: черв'як, екструдера
Формула / Реферат:
1. Червяк экструдера, содержащий расположенный между витками червяка смесительный элемент, выполненный с пазами, открытыми со стороны входа и выхода по направлению движения материала, разделенными между собой основными перегородками, отличающийся тем, что, с целью улучшения качества смешения и повышения производительности экструдера, смесительный элемент выполнен с промежуточными пазами, разделенными между собой перегородками, образующими...
Черв`як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі
Номер патенту: 10558
Опубліковано: 15.11.2005
Автори: Радченко Наталія Леонідівна, Мікульонок Ігор Олегович
МПК: B29C 47/60, B29C 47/78
Мітки: матеріалів, високомолекулярних, екструдера, сполук, основі, переробки, черв'як
Формула / Реферат:
Черв'як екструдера для переробки високомолекулярних сполук і матеріалів на їх основі, що містить обладнаний гвинтовою нарізкою порожнистий вал, який відрізняється тим, що в гребені нарізки виконано канал, сполучений з порожниною вала.
Черв’як екструдера для перероблення полімерних матеріалів
Номер патенту: 1737
Опубліковано: 15.04.2003
Автори: Новік Валерій Олександрович, Радченко Леонід Борисович, Сівецький Володимир Іванович, Мікульонок Ігор Олегович
МПК: B29C 47/60
Мітки: черв'як, полімерних, перероблення, екструдера, матеріалів
Формула / Реферат:
1. Черв'як екструдера для перероблення полімерних матеріалів, що містить вал з послідовно розташованими хвостовиком, зонами живлення, стискання й дозування, а також наконечником, при цьому вал на ділянках зон живлення, стискання й дозування оснащений гвинтовою нарізкою, а на гребені нарізки зони дозування виконані поперечні пази, який відрізняється тим, що пази скошені в бік хвостовика вала.2. Черв'як за п. 1, який відрізняється...
Черв’як екструдера для переробки матеріалів
Номер патенту: 3799
Опубліковано: 15.12.2004
Автор: Мікульонок Ігор Олегович
МПК: B29C 47/00, B30B 11/22
Мітки: черв'як, переробки, екструдера, матеріалів
Формула / Реферат:
Черв'як екструдера для переробки матеріалів, що містить осердя з розташованим на ньому по гвинтовій лінії гребенем, який відрізняється тим, що осердя має щонайменше одну ділянку із закріпленою на ньому в один або декілька шарів стрічкою.
Пристрій для термостабілізації черв’яка екструдера
Номер патенту: 12701
Опубліковано: 15.02.2006
Автори: Мікульонок Ігор Олегович, Радченко Наталія Леонідівна
МПК: B29C 47/78, B29C 47/60
Мітки: пристрій, термостабілізації, екструдера, черв'яка
Формула / Реферат:
1. Пристрій для термостабілізації черв'яка екструдера, що містить вузол підведення теплоносія до черв'яка, дві коаксіальні труби, розміщувані в порожнині черв'яка, а також пробку, змонтовану на одній з труб з можливістю осьового переміщення, який відрізняється тим, що міжтрубний простір на одному з кінців труб закрито заглушкою, при цьому пробку змонтовано на зовнішній трубі, по довжині якої виконано отвори, зовнішню трубу по обидва боки...
