Пристрій для термостабілізації черв’яка екструдера

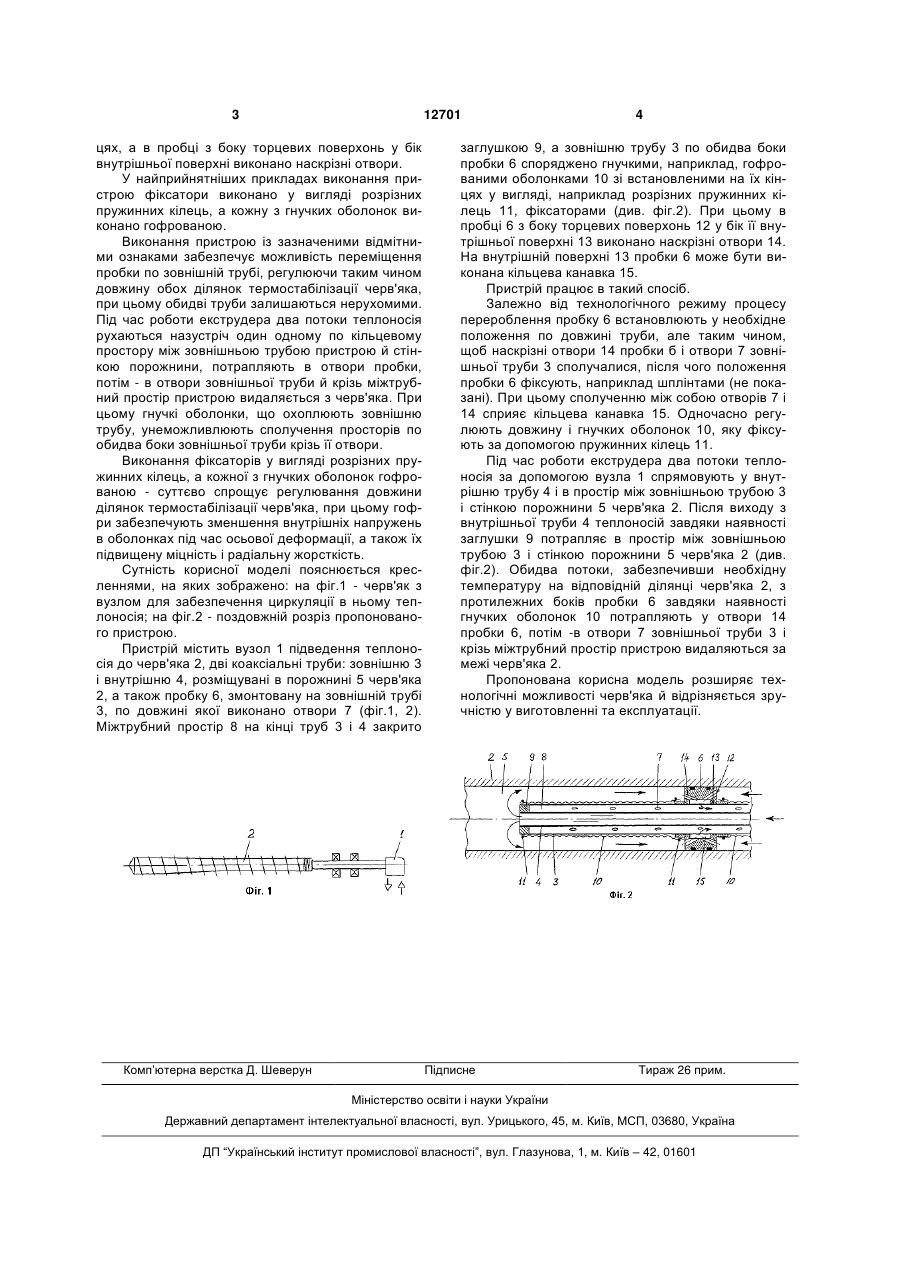

1. Пристрій для термостабілізації черв'яка екструдера, що містить вузол підведення теплоносія до черв'яка, дві коаксіальні труби, розміщувані в порожнині черв'яка, а також пробку, змонтовану на одній з труб з можливістю осьового переміщення, який відрізняється тим, що міжтрубний прос 3 12701 цях, а в пробці з боку торцевих поверхонь у бік внутрішньої поверхні виконано наскрізні отвори. У найприйнятніших прикладах виконання пристрою фіксатори виконано у вигляді розрізних пружинних кілець, а кожну з гнучких оболонок виконано гофрованою. Виконання пристрою із зазначеними відмітними ознаками забезпечує можливість переміщення пробки по зовнішній трубі, регулюючи таким чином довжину обох ділянок термостабілізації черв'яка, при цьому обидві труби залишаються нерухомими. Під час роботи екструдера два потоки теплоносія рухаються назустріч один одному по кільцевому простору між зовнішньою трубою пристрою й стінкою порожнини, потрапляють в отвори пробки, потім - в отвори зовнішньої труби й крізь міжтрубний простір пристрою видаляється з черв'яка. При цьому гнучкі оболонки, що охоплюють зовнішню трубу, унеможливлюють сполучення просторів по обидва боки зовнішньої труби крізь її отвори. Виконання фіксаторів у вигляді розрізних пружинних кілець, а кожної з гнучких оболонок гофрованою - суттєво спрощує регулювання довжини ділянок термостабілізації черв'яка, при цьому гофри забезпечують зменшення внутрішніх напружень в оболонках під час осьової деформації, а також їх підвищену міцність і радіальну жорсткість. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг.1 - черв'як з вузлом для забезпечення циркуляції в ньому теплоносія; на фіг.2 - поздовжній розріз пропонованого пристрою. Пристрій містить вузол 1 підведення теплоносія до черв'яка 2, дві коаксіальні труби: зовнішню 3 і внутрішню 4, розміщувані в порожнині 5 черв'яка 2, а також пробку 6, змонтовану на зовнішній трубі 3, по довжині якої виконано отвори 7 (фіг.1, 2). Міжтрубний простір 8 на кінці труб 3 і 4 закрито Комп’ютерна верстка Д. Шеверун 4 заглушкою 9, а зовнішню трубу 3 по обидва боки пробки 6 споряджено гнучкими, наприклад, гофрованими оболонками 10 зі встановленими на їх кінцях у вигляді, наприклад розрізних пружинних кілець 11, фіксаторами (див. фіг.2). При цьому в пробці 6 з боку торцевих поверхонь 12 у бік її внутрішньої поверхні 13 виконано наскрізні отвори 14. На внутрішній поверхні 13 пробки 6 може бути виконана кільцева канавка 15. Пристрій працює в такий спосіб. Залежно від технологічного режиму процесу перероблення пробку 6 встановлюють у необхідне положення по довжині труби, але таким чином, щоб наскрізні отвори 14 пробки б і отвори 7 зовнішньої труби 3 сполучалися, після чого положення пробки 6 фіксують, наприклад шплінтами (не показані). При цьому сполученню між собою отворів 7 і 14 сприяє кільцева канавка 15. Одночасно регулюють довжину і гнучких оболонок 10, яку фіксують за допомогою пружинних кілець 11. Під час роботи екструдера два потоки теплоносія за допомогою вузла 1 спрямовують у внутрішню трубу 4 і в простір між зовнішньою трубою 3 і стінкою порожнини 5 черв'яка 2. Після виходу з внутрішньої труби 4 теплоносій завдяки наявності заглушки 9 потрапляє в простір між зовнішньою трубою 3 і стінкою порожнини 5 черв'яка 2 (див. фіг.2). Обидва потоки, забезпечивши необхідну температуру на відповідній ділянці черв'яка 2, з протилежних боків пробки 6 завдяки наявності гнучких оболонок 10 потрапляють у отвори 14 пробки 6, потім -в отвори 7 зовнішньої труби 3 і крізь міжтрубний простір пристрою видаляються за межі черв'яка 2. Пропонована корисна модель розширяє технологічні можливості черв'яка й відрізняється зручністю у виготовленні та експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
