Апарат для перемішування рідин

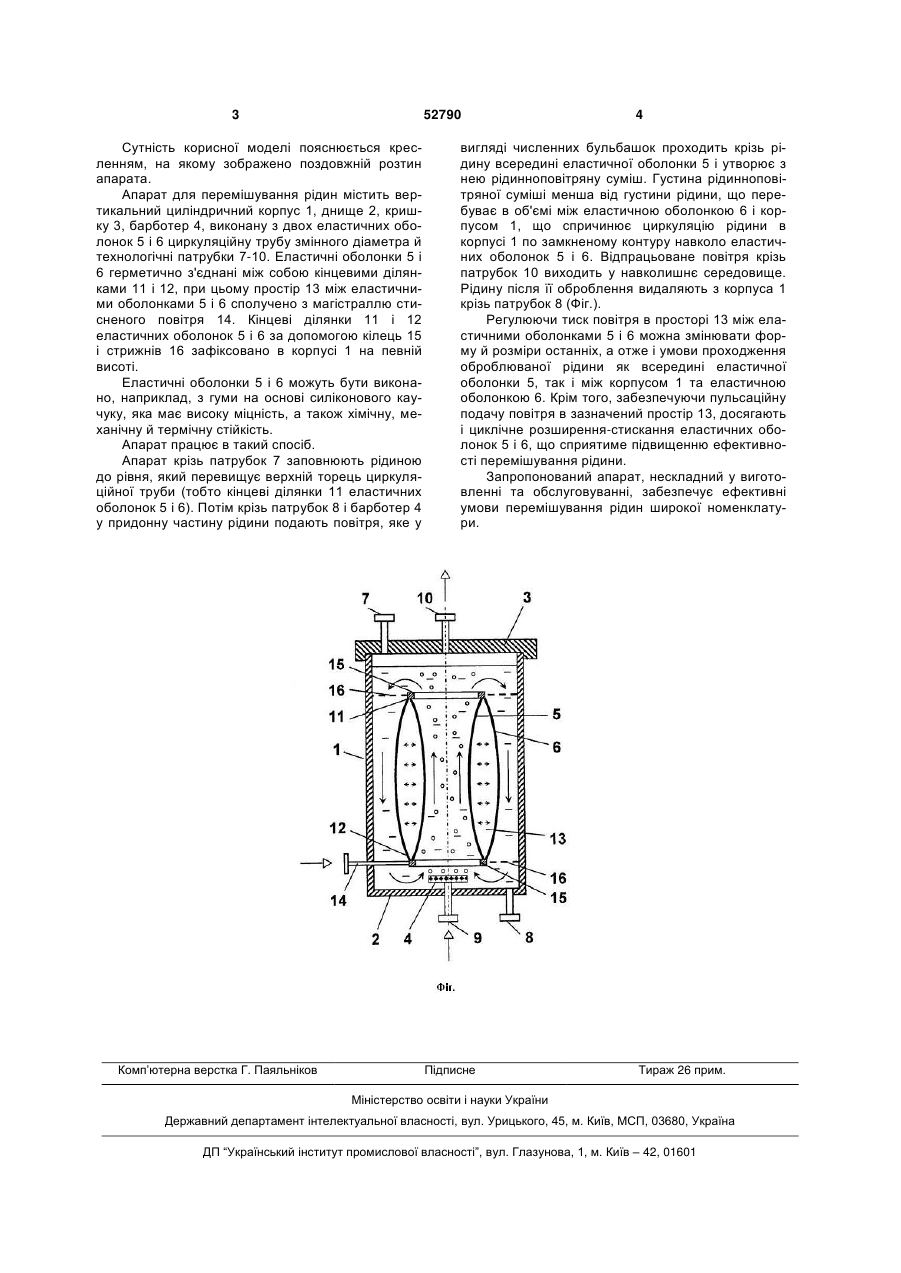

Апарат для перемішування рідин, що містить вертикальний циліндричний корпус, днище, кришку, барботер, циркуляційну трубу змінного діаметра й технологічні патрубки, який відрізняється тим, що циркуляційну трубу по товщині виконано з двох еластичних оболонок, герметично з'єднаних між собою кінцевими ділянками, при цьому простір між еластичними оболонками сполучено з магістраллю стисненого повітря. (19) (21) u201002398 (22) 03.03.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КУШПІЙ ОЛЕКСІЙ АНАТОЛІЙОВИЧ, ПІТОНЯ ВІТАЛІЙ ВІКТОРОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КУШПІЙ ОЛЕКСІЙ АНАТОЛІЙОВИЧ, ПІТОНЯ ВІТАЛІЙ ВІКТОРОВИЧ 3 52790 Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній розтин апарата. Апарат для перемішування рідин містить вертикальний циліндричний корпус 1, днище 2, кришку 3, барботер 4, виконану з двох еластичних оболонок 5 і 6 циркуляційну трубу змінного діаметра й технологічні патрубки 7-10. Еластичні оболонки 5 і 6 герметично з'єднані між собою кінцевими ділянками 11 і 12, при цьому простір 13 між еластичними оболонками 5 і 6 сполучено з магістраллю стисненого повітря 14. Кінцеві ділянки 11 і 12 еластичних оболонок 5 і 6 за допомогою кілець 15 і стрижнів 16 зафіксовано в корпусі 1 на певній висоті. Еластичні оболонки 5 і 6 можуть бути виконано, наприклад, з гуми на основі силіконового каучуку, яка має високу міцність, а також хімічну, механічну й термічну стійкість. Апарат працює в такий спосіб. Апарат крізь патрубок 7 заповнюють рідиною до рівня, який перевищує верхній торець циркуляційної труби (тобто кінцеві ділянки 11 еластичних оболонок 5 і 6). Потім крізь патрубок 8 і барботер 4 у придонну частину рідини подають повітря, яке у Комп’ютерна верстка Г. Паяльніков 4 вигляді численних бульбашок проходить крізь рідину всередині еластичної оболонки 5 і утворює з нею рідинноповітряну суміш. Густина рідинноповітряної суміші менша від густини рідини, що перебуває в об'ємі між еластичною оболонкою 6 і корпусом 1, що спричинює циркуляцію рідини в корпусі 1 по замкненому контуру навколо еластичних оболонок 5 і 6. Відпрацьоване повітря крізь патрубок 10 виходить у навколишнє середовище. Рідину після її оброблення видаляють з корпуса 1 крізь патрубок 8 (Фіг.). Регулюючи тиск повітря в просторі 13 між еластичними оболонками 5 і 6 можна змінювати форму й розміри останніх, а отже і умови проходження оброблюваної рідини як всередині еластичної оболонки 5, так і між корпусом 1 та еластичною оболонкою 6. Крім того, забезпечуючи пульсаційну подачу повітря в зазначений простір 13, досягають і циклічне розширення-стискання еластичних оболонок 5 і 6, що сприятиме підвищенню ефективності перемішування рідини. Запропонований апарат, нескладний у виготовленні та обслуговуванні, забезпечує ефективні умови перемішування рідин широкої номенклатури. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
