Прокатний стан, зокрема обтискний стан для гарячої прокатки

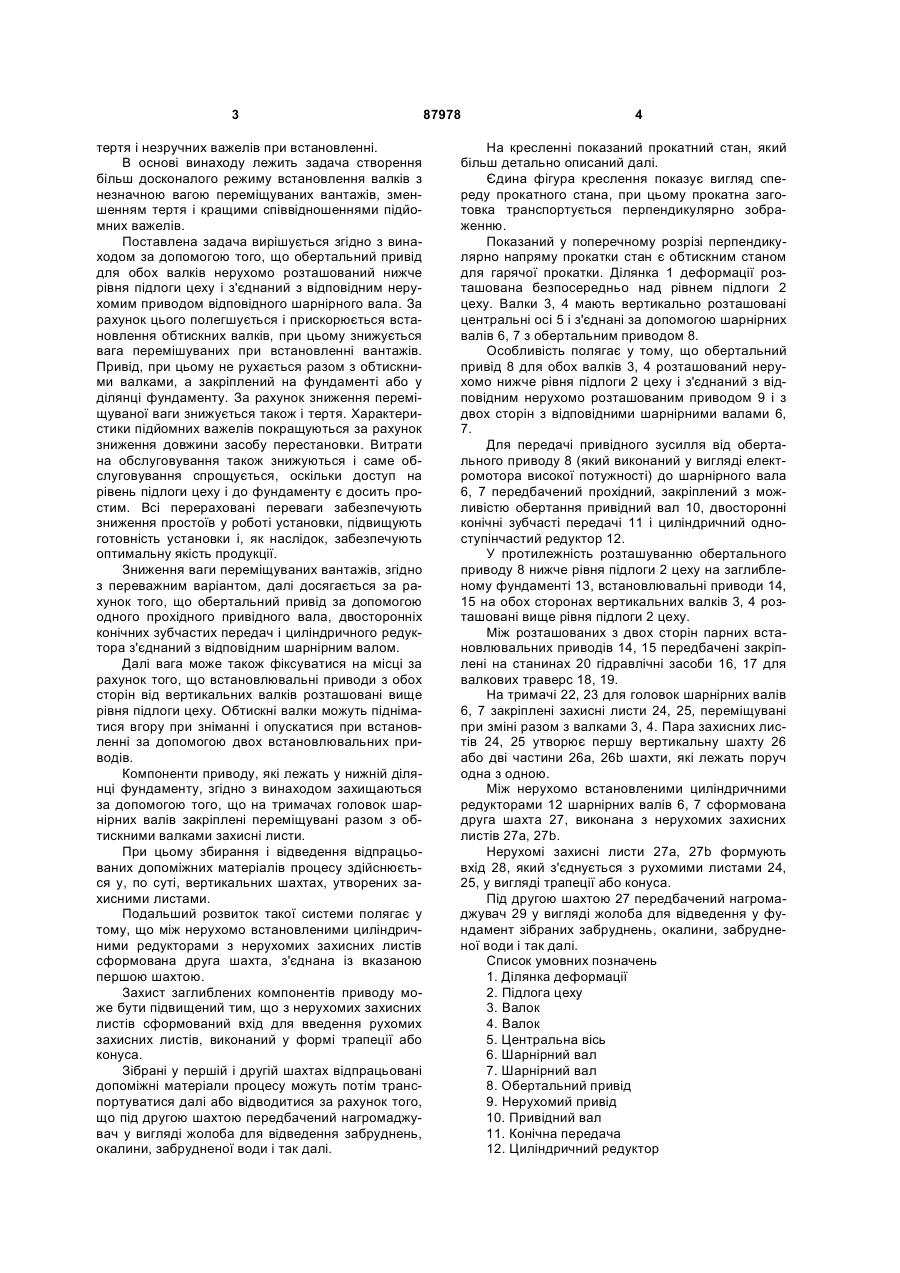

1. Прокатний стан, зокрема обтискний стан для гарячої прокатки, який містить пару вертикально розташованих напроти один одного валків (3, 4) з центральними осями (5), при цьому валки за допомогою шарнірних валів (6, 7) з'єднані з обертальним приводом (8), який відрізняється тим, що обертальний привод (8) для обох валків (3, 4) розташований нерухомо нижче рівня підлоги (2) цеху і з'єднаний з відповідним нерухомим приводом (9) кожного шарнірного вала (6, 7). 2. Прокатний стан за п. 1, який відрізняється тим, що обертальний привод (8) з'єднаний з відповідним шарнірним валом (6, 7) за допомогою прохідного привідного вала (10) і відповідних кожному C2 2 87978 1 3 тертя і незручних важелів при встановленні. В основі винаходу лежить задача створення більш досконалого режиму встановлення валків з незначною вагою переміщуваних вантажів, зменшенням тертя і кращими співвідношеннями підйомних важелів. Поставлена задача вирішується згідно з винаходом за допомогою того, що обертальний привід для обох валків нерухомо розташований нижче рівня підлоги цеху і з'єднаний з відповідним нерухомим приводом відповідного шарнірного вала. За рахунок цього полегшується і прискорюється встановлення обтискних валків, при цьому знижується вага перемішуваних при встановленні вантажів. Привід, при цьому не рухається разом з обтискними валками, а закріплений на фундаменті або у ділянці фундаменту. За рахунок зниження переміщуваної ваги знижується також і тертя. Характеристики підйомних важелів покращуються за рахунок зниження довжини засобу перестановки. Витрати на обслуговування також знижуються і саме обслуговування спрощується, оскільки доступ на рівень підлоги цеху і до фундаменту є досить простим. Всі перераховані переваги забезпечують зниження простоїв у роботі установки, підвищують готовність установки і, як наслідок, забезпечують оптимальну якість продукції. Зниження ваги переміщуваних вантажів, згідно з переважним варіантом, далі досягається за рахунок того, що обертальний привід за допомогою одного прохідного привідного вала, двосторонніх конічних зубчастих передач і циліндричного редуктора з'єднаний з відповідним шарнірним валом. Далі вага може також фіксуватися на місці за рахунок того, що встановлювальні приводи з обох сторін від вертикальних валків розташовані вище рівня підлоги цеху. Обтискні валки можуть підніматися вгору при зніманні і опускатися при встановленні за допомогою двох встановлювальних приводів. Компоненти приводу, які лежать у нижній ділянці фундаменту, згідно з винаходом захищаються за допомогою того, що на тримачах головок шарнірних валів закріплені переміщувані разом з обтискними валками захисні листи. При цьому збирання і відведення відпрацьованих допоміжних матеріалів процесу здійснюється у, по суті, вертикальних шахтах, утворених захисними листами. Подальший розвиток такої системи полягає у тому, що між нерухомо встановленими циліндричними редукторами з нерухомих захисних листів сформована друга шахта, з'єднана із вказаною першою шахтою. Захист заглиблених компонентів приводу може бути підвищений тим, що з нерухомих захисних листів сформований вхід для введення рухомих захисних листів, виконаний у формі трапеції або конуса. Зібрані у першій і другій шахтах відпрацьовані допоміжні матеріали процесу можуть потім транспортуватися далі або відводитися за рахунок того, що під другою шахтою передбачений нагромаджувач у вигляді жолоба для відведення забруднень, окалини, забрудненої води і так далі. 87978 4 На кресленні показаний прокатний стан, який більш детально описаний далі. Єдина фігура креслення показує вигляд спереду прокатного стана, при цьому прокатна заготовка транспортується перпендикулярно зображенню. Показаний у поперечному розрізі перпендикулярно напряму прокатки стан є обтискним станом для гарячої прокатки. Ділянка 1 деформації розташована безпосередньо над рівнем підлоги 2 цеху. Валки 3, 4 мають вертикально розташовані центральні осі 5 і з'єднані за допомогою шарнірних валів 6, 7 з обертальним приводом 8. Особливість полягає у тому, що обертальний привід 8 для обох валків 3, 4 розташований нерухомо нижче рівня підлоги 2 цеху і з'єднаний з відповідним нерухомо розташованим приводом 9 і з двох сторін з відповідними шарнірними валами 6, 7. Для передачі привідного зусилля від обертального приводу 8 (який виконаний у вигляді електромотора високої потужності) до шарнірного вала 6, 7 передбачений прохідний, закріплений з можливістю обертання привідний вал 10, двосторонні конічні зубчасті передачі 11 і циліндричний одноступінчастий редуктор 12. У протилежність розташуванню обертального приводу 8 нижче рівня підлоги 2 цеху на заглибленому фундаменті 13, встановлювальні приводи 14, 15 на обох сторонах вертикальних валків 3, 4 розташовані вище рівня підлоги 2 цеху. Між розташованих з двох сторін парних встановлювальних приводів 14, 15 передбачені закріплені на станинах 20 гідравлічні засоби 16, 17 для валкових траверс 18, 19. На тримачі 22, 23 для головок шарнірних валів 6, 7 закріплені захисні листи 24, 25, переміщувані при зміні разом з валками 3, 4. Пара захисних листів 24, 25 утворює першу вертикальну шахту 26 або дві частини 26а, 26b шахти, які лежать поруч одна з одною. Між нерухомо встановленими циліндричними редукторами 12 шарнірних валів 6, 7 сформована друга шахта 27, виконана з нерухомих захисних листів 27а, 27b. Нерухомі захисні листи 27а, 27b формують вхід 28, який з'єднується з рухомими листами 24, 25, у вигляді трапеції або конуса. Під другою шахтою 27 передбачений нагромаджувач 29 у вигляді жолоба для відведення у фундамент зібраних забруднень, окалини, забрудненої води і так далі. Список умовних позначень 1. Ділянка деформації 2. Підлога цеху 3. Валок 4. Валок 5. Центральна вісь 6. Шарнірний вал 7. Шарнірний вал 8. Обертальний привід 9. Нерухомий привід 10. Привідний вал 11. Конічна передача 12. Циліндричний редуктор 5 87978 13. Фундамент 14. Встановлювальний привід 15. Встановлювальний привід 16. Гідравлічний засіб 17. Гідравлічний засіб 18. Валкова траверса 19. Валкова траверса 20. Станина 22. Тримач головки шарнірного вала 23. Тримач головки шарнірного вала Комп’ютерна верстка А. Крулевський 6 24. Рухомий захисний лист 25. Рухомий захисний лист 26. Перша шахта 26а. Частина шахти 26b. Частина шахти 27. Друга шахта 27а. Нерухомий захисний лист 27b. Нерухомий захисний лист 28. Конічний або трапецеїдальний вхід 29. Нагромаджувач у вигляді жолоба Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
