Газовий пальник
Номер патенту: 52838
Опубліковано: 10.09.2010
Автори: Комкіна Наталія Вікторівна, Мікульонок Ігор Олегович, Зуй Катерина Олексіївна
Формула / Реферат
Газовий пальник, що містить послідовно розміщені повітряну камеру зі співвісною газовою форсункою, циліндричну камеру змішування і дифузор, який відрізняється тим, що в камері змішування вздовж її осі змонтовано центральне тіло, при цьому внутрішню поверхню камери змішування і центральне тіло споряджено поздовжніми гвинтоподібними ребрами протилежних напрямів закрутки.
Текст

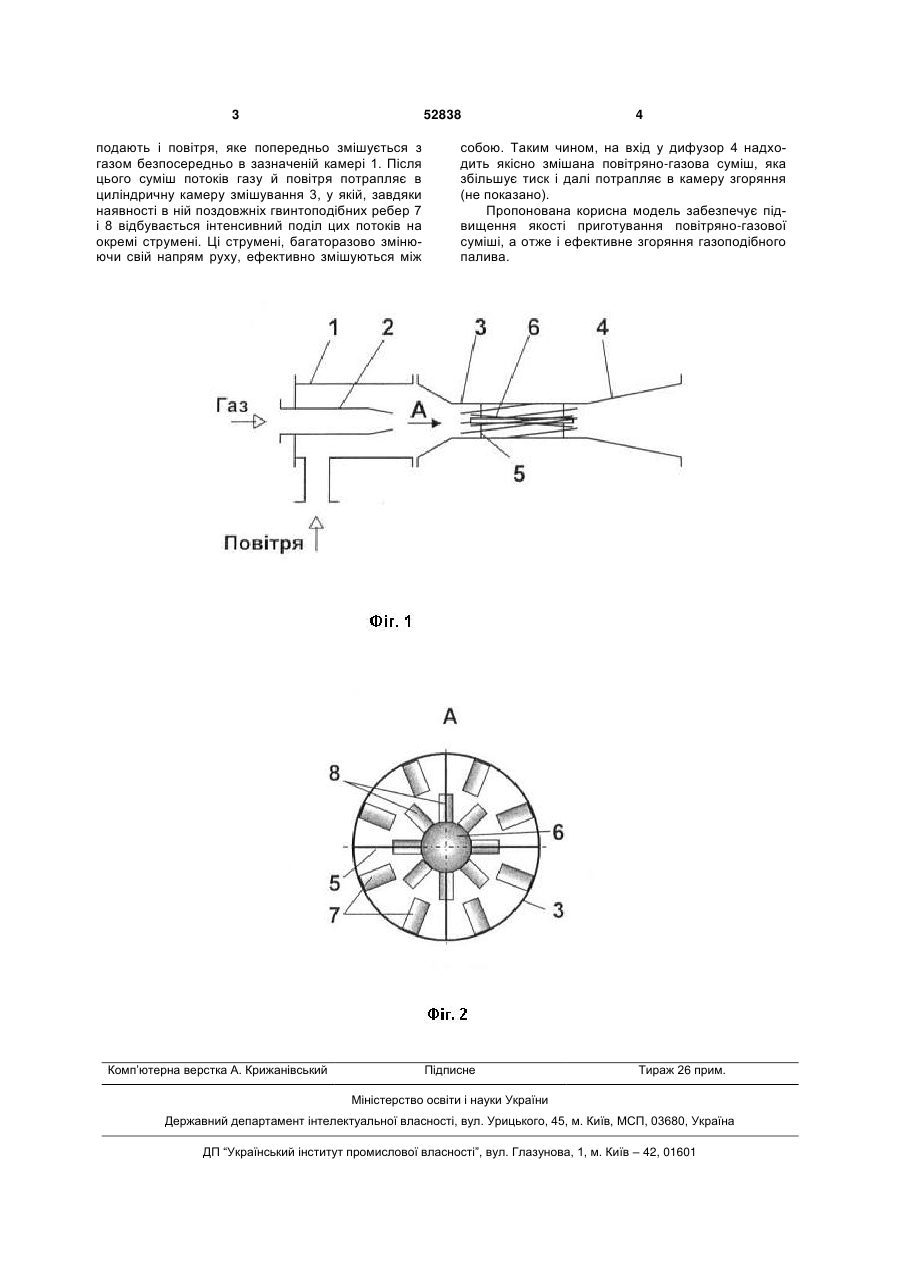

Газовий пальник, що містить послідовно розміщені повітряну камеру зі співвісною газовою форсункою, циліндричну камеру змішування і дифузор, який відрізняється тим, що в камері змішування вздовж її осі змонтовано центральне тіло, при цьому внутрішню поверхню камери змішування і центральне тіло споряджено поздовжніми гвинтоподібними ребрами протилежних напрямів закрутки. (21) u201003121 (22) 18.03.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, НАТАЛІЯ ВІКТОРІВНА, ЗУЙ КАТЕРИНА ВНА (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, НАТАЛІЯ ВІКТОРІВНА, ЗУЙ КАТЕРИНА ВНА 3 52838 подають і повітря, яке попередньо змішується з газом безпосередньо в зазначеній камері 1. Після цього суміш потоків газу й повітря потрапляє в циліндричну камеру змішування 3, у якій, завдяки наявності в ній поздовжніх гвинтоподібних ребер 7 і 8 відбувається інтенсивний поділ цих потоків на окремі струмені. Ці струмені, багаторазово змінюючи свій напрям руху, ефективно змішуються між Комп’ютерна верстка А. Крижанівський 4 собою. Таким чином, на вхід у дифузор 4 надходить якісно змішана повітряно-газова суміш, яка збільшує тиск і далі потрапляє в камеру згоряння (не показано). Пропонована корисна модель забезпечує підвищення якості приготування повітряно-газової суміші, а отже і ефективне згоряння газоподібного палива. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюMikulionok Ihor Olehovych, Komkina Natalia Viktorivna, Zui Kateryna Oleksiivna
Назва патенту російськоюГазовая горелка
Автори російськоюМикуленок Игорь Олегович, Комкина Наталия Викторовна, Зуй Екатерина Алексеевна
МПК / Мітки
МПК: F23C 3/00, F23D 14/00
