Газовий пальник швидкісного горіння

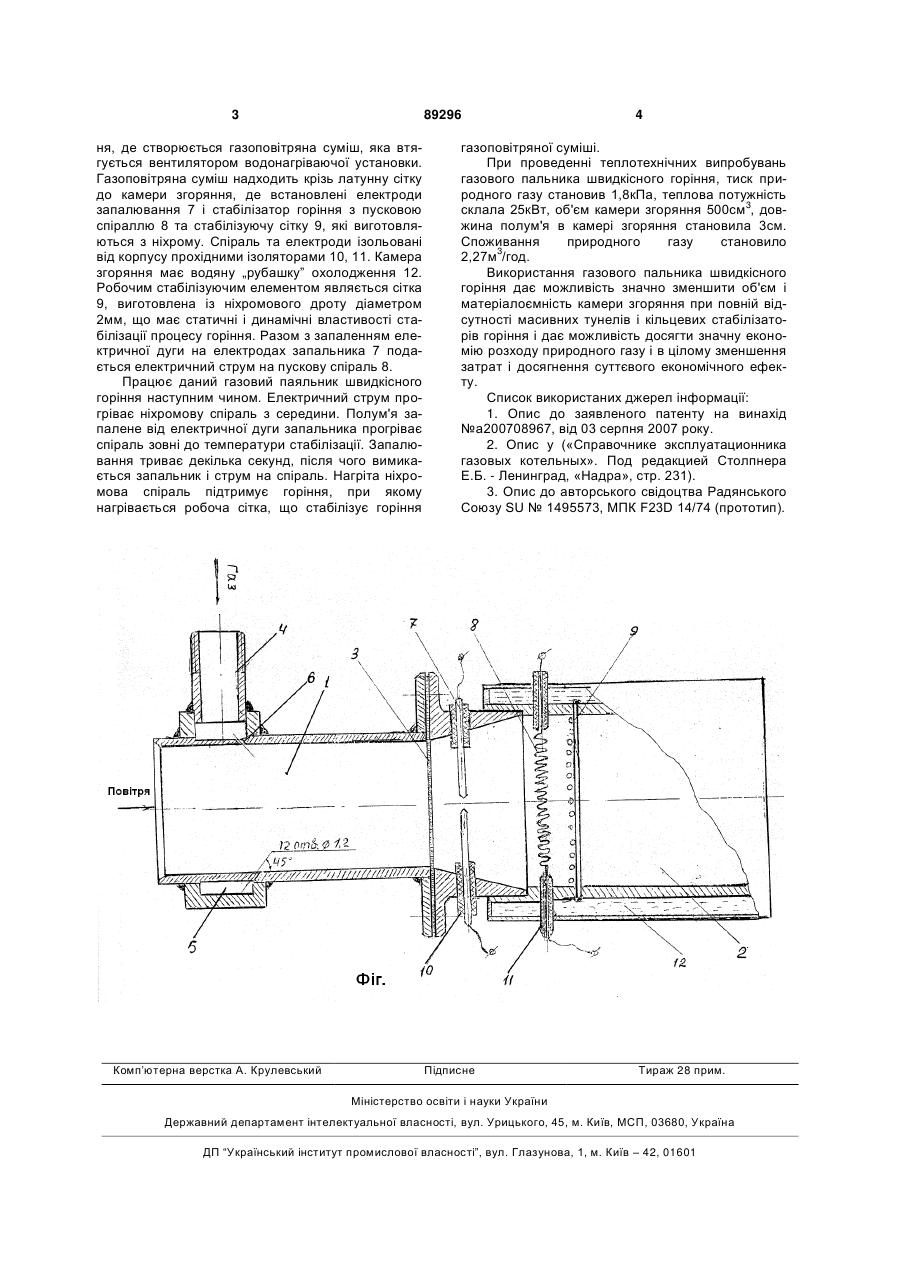

Газовий пальник швидкісного горіння, який має камеру змішування та камеру згоряння, розділених між собою екрануючою сіткою, який відрізняється тим, що для стійкого горіння газової суміші, яка рухається з великою швидкістю, застосований стабілізатор горіння, виготовлений з ніхрому і складений із пускової спіралі та робочої стабілізуючої сітки. (19) (21) a200806915 (22) 19.05.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ПАВЛЕНКО ВАСИЛЬ ІВАНОВИЧ (73) ПАВЛЕНКО ВАСИЛЬ ІВАНОВИЧ (56) SU 1495573, 23.07.1989 SU 95706, 01.01.1953 UA a200708967, 03.08.2007 RU 2192584, 10.11.2002 3 89296 ня, де створюється газоповітряна суміш, яка втягується вентилятором водонагріваючої установки. Газоповітряна суміш надходить крізь латунну сітку до камери згоряння, де встановлені електроди запалювання 7 і стабілізатор горіння з пусковою спіраллю 8 та стабілізуючу сітку 9, які виготовляються з ніхрому. Спіраль та електроди ізольовані від корпусу прохідними ізоляторами 10, 11. Камера згоряння має водяну „рубашку” охолодження 12. Робочим стабілізуючим елементом являється сітка 9, виготовлена із ніхромового дроту діаметром 2мм, що має статичні і динамічні властивості стабілізації процесу горіння. Разом з запаленням електричної дуги на електродах запальника 7 подається електричний струм на пускову спіраль 8. Працює даний газовий паяльник швидкісного горіння наступним чином. Електричний струм прогріває ніхромову спіраль з середини. Полум'я запалене від електричної дуги запальника прогріває спіраль зовні до температури стабілізації. Запалювання триває декілька секунд, після чого вимикається запальник і струм на спіраль. Нагріта ніхромова спіраль підтримує горіння, при якому нагрівається робоча сітка, що стабілізує горіння Комп’ютерна верстка А. Крулевський 4 газоповітряної суміші. При проведенні теплотехнічних випробувань газового пальника швидкісного горіння, тиск природного газу становив 1,8кПа, теплова потужність склала 25кВт, об'єм камери згоряння 500см3, довжина полум'я в камері згоряння становила 3см. Споживання природного газу становило 3 2,27м /год. Використання газового пальника швидкісного горіння дає можливість значно зменшити об'єм і матеріалоємність камери згоряння при повній відсутності масивних тунелів і кільцевих стабілізаторів горіння і дає можливість досягти значну економію розходу природного газу і в цілому зменшення затрат і досягнення суттєвого економічного ефекту. Список використаних джерел інформації: 1. Опис до заявленого патенту на винахід №а200708967, від 03 серпня 2007 року. 2. Опис у («Справочнике эксплуатационника газовых котельных». Под редакцией Столпнера Е.Б. - Ленинград, «Надра», стр. 231). 3. Опис до авторського свідоцтва Радянського Союзу SU № 1495573, МПК F23D 14/74 (прототип). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
