Електрогенератор з модульним статором
Формула / Реферат
Електрогенератор з модульним статором, який містить статор з обмотками, ротор з полюсами, закріпленими на магнітопроводі обода робочого колеса, який відрізняється тим, що статор складається з модулів, виконаних у вигляді щонайменше однієї обмотки та магнітопроводу, на якому розміщена активна частина обмотки, полюси виконані на дискретних постійних магнітах, закріплених з чергуванням полярності, при цьому обмотки розміщуються між магнітами та магнітопроводами модулів.
Текст

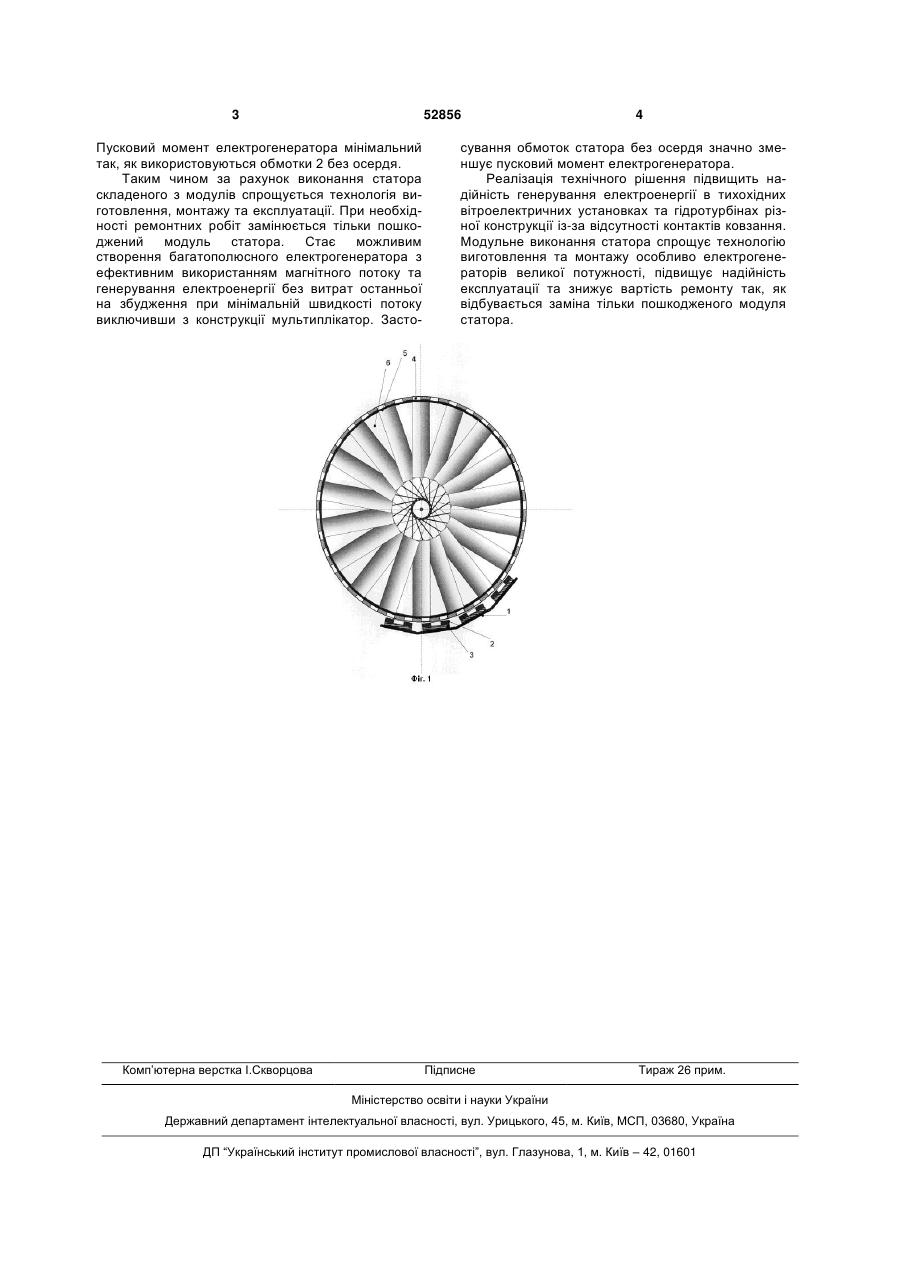

Електрогенератор з модульним статором, який містить статор з обмотками, ротор з полюсами, закріпленими на магнітопроводі обода робочо 3 52856 Пусковий момент електрогенератора мінімальний так, як використовуються обмотки 2 без осердя. Таким чином за рахунок виконання статора складеного з модулів спрощується технологія виготовлення, монтажу та експлуатації. При необхідності ремонтних робіт замінюється тільки пошкоджений модуль статора. Стає можливим створення багатополюсного електрогенератора з ефективним використанням магнітного потоку та генерування електроенергії без витрат останньої на збудження при мінімальній швидкості потоку виключивши з конструкції мультиплікатор. Засто Комп’ютерна верстка І.Скворцова 4 сування обмоток статора без осердя значно зменшує пусковий момент електрогенератора. Реалізація технічного рішення підвищить надійність генерування електроенергії в тихохідних вітроелектричних установках та гідротурбінах різної конструкції із-за відсутності контактів ковзання. Модульне виконання статора спрощує технологію виготовлення та монтажу особливо електрогенераторів великої потужності, підвищує надійність експлуатації та знижує вартість ремонту так, як відбувається заміна тільки пошкодженого модуля статора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric generator with a modular stator
Автори англійськоюHoreniuk Viktor Vasyliovych
Назва патенту російськоюЭлектрогенератор с модульным статором
Автори російськоюГоренюк Виктор Васильевич
МПК / Мітки
МПК: H02K 21/00
Мітки: електрогенератор, статором, модульним
