Пристрій для прорізування внутрішніх контурів у паперово-картонних виробах

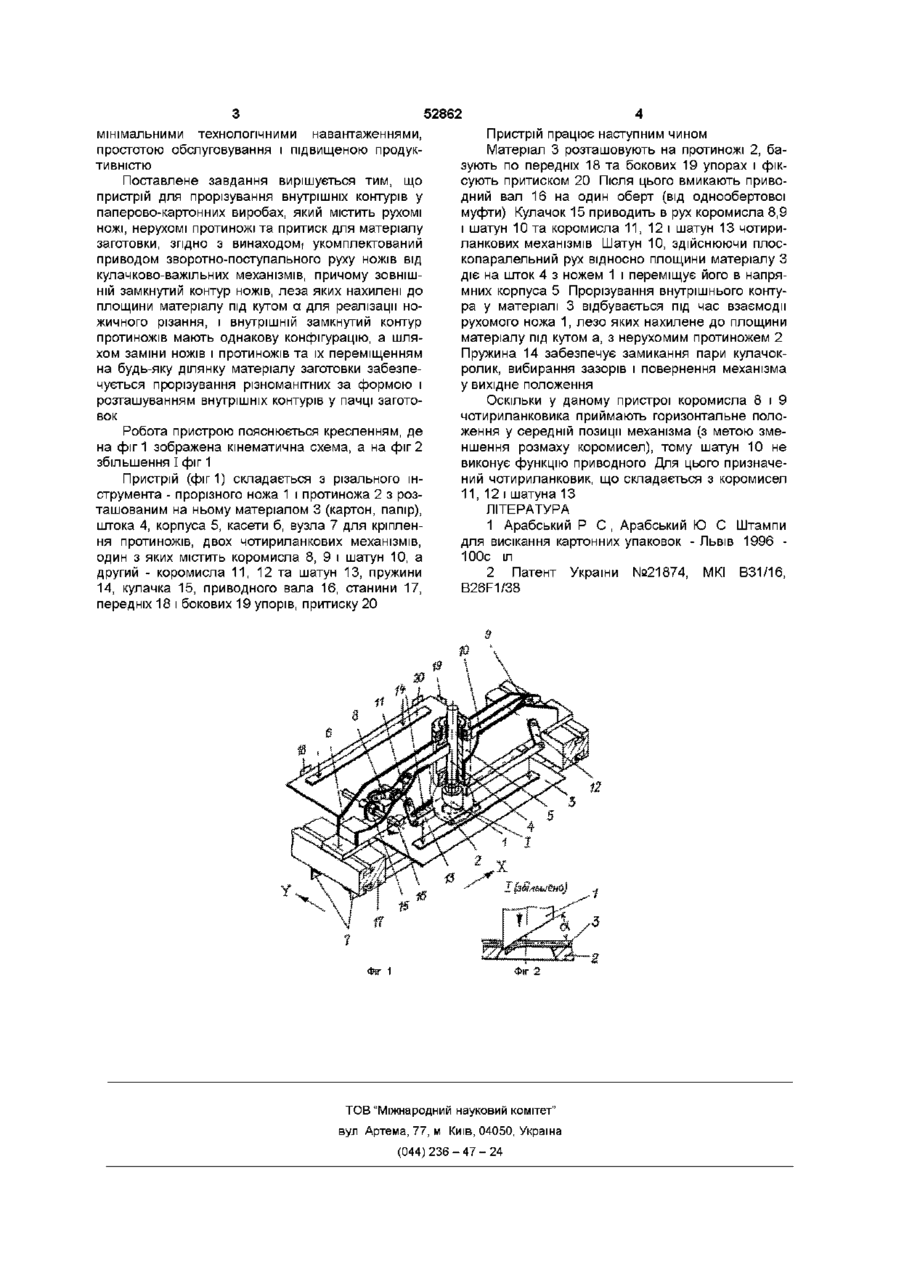

Пристрій для прорізування внутрішніх контурів у паперово-картонних виробах, що містить стани ну, притиск для матеріалу заготовки, вузол різання, який відрізняється тим, що вузол різання містить ножі і протиножі, форма яких відповідає конфігурації внутрішнього контуру, а ножі закріплені на штоках, які здійснюють зворотнопоступальний рух від кулачка, що розташований на валу, через коромисла і шатуни чотириланкових механізмів, при цьому леза ножів нахилені під деяким кутом до площини матеріалу Винахід відноситься до поліграфічного і пакувального машинобудування, а конкретно до галузі виготовлення устаткування для обробки паперовокартонних виробів, у яких передбачено прорізні внутрішні контури (рекламні проспекти, святкові листівки, сувенірні вироби і т п продукція, а також картонні паковання) Виготовлення внутрішніх контурів (круглих, прямокутних та ш геометричних форм) в продукції поліграфічного виробництва, картонних пакованнях і споживчій тарі (для зручності транспортування, вентиляції і т ш) здійснюють методом штанцювання на пресах за допомогою спеціальних форм Штанцювальна форма складається з дерев'яної основи, просікального інструмента - просічника відповідної конфігурації, щільно встановленого у пазах основи Просікання отвору відбувається шляхом проникнення загострених крайок просічника в матеріал до контакту з опорною плитою [1] Недоліки пристрою для штанцювання - при ЗМІНІ розташування внутрішніх контурів у виробах необхідно виготовляти нову форму, - тривалий час і висока собівартість виготовлення штанцформи, - подача матеріалу в зону обробки відбувається поштучно, що знижує продуктивність пристрою, - висока метало- і енергомісткість устаткування, що пояснюється значними технологічними навантаженнями через одночасний контакт всіх просікальних інструментів із заготовкою, - використання штанцформи нераціональне при виготовленні продукції малих обсягів через и високу собівартість, - обслуговуючий персонал повинен бути високої кваліфікації Відомий винахід способу виготовлення розгорток складної конфігурації по периметру і пристрій для його реалізації, у якому виготовлення зовнішнього контура розгортки відбувається за допомогою рухомих ножів, які розташовані на двох паралельних валах і здійснюють обертовий рух та нерухомих протиножів, що мають конфігурацію розгортки [2] 3 метою зменшення технологічних навантжень - крайки ножів нахилені до площини матеріалу під кутом (ножичне різання), - ножі встановлені на валі так, що взаємодія кожного з них з протиножем відбувається після закінчення різання попереднім Однак, у даному технічному рішенні не розв'язане питання можливості прорізування внутрішніх контурів у картонних розгортках В основу винаходу поставлене завдання створення нового малогабаритного енергоощадного універсального пристрою для прорізування внутрішніх контурів у паперово-картонних виробах, у якому обертовий рівномірний рух ножів замінено зворотно-поступальним рухом за заданим законом залежно від технологічних навантажень, жорстке позиціювання ножів відносно заготовки замінено простим налаштуванням на будь-яке розташування внутрішніх контурів, поштучна обробка заготовок замінена обробкою заготовок пачками, і за рахунок цього забезпечується прорізування різноманітних за формою та розташуванням отворів з (О 00 ю 52862 мінімальними технологічними навантаженнями, простотою обслуговування і підвищеною продуктивністю Поставлене завдання вирішується тим, що пристрій для прорізування внутрішніх контурів у паперово-картонних виробах, який містить рухомі ножі, нерухомі протиножі та притиск для матеріалу заготовки, згідно з винаходомї укомплектований приводом зворотно-поступального руху ножів від кулачково-важільних механізмів, причому ЗОВНІШНІЙ замкнутий контур ножів, леза яких нахилені до площини матеріалу під кутом а для реалізації ножичного різання, і внутрішній замкнутий контур протиножів мають однакову конфігурацію, а шляхом заміни ножів і протиножів та їх переміщенням на будь-яку ділянку матеріалу заготовки забезпечується прорізування різноманітних за формою і розташуванням внутрішніх контурів у пачці заготовок Робота пристрою пояснюється кресленням, де на фіг 1 зображена кінематична схема, а на фіг 2 збільшення І фіг 1 Пристрій (фиг 1) складається з різального інструмента - прорізного ножа 1 і протиножа 2 з розташованим на ньому матеріалом 3 (картон, папір), штока 4, корпуса 5, касети б, вузла 7 для кріплення протиножів, двох чотириланкових механізмів, один з яких містить коромисла 8, 9 і шатун 10, а другий - коромисла 11, 12 та шатун 13, пружини 14, кулачка 15, приводного вала 16, станини 17, передніх 18 і бокових 19 упорів, притиску 20 Пристрій працює наступним чином Матеріал 3 розташовують на протиножі 2, базують по передніх 18 та бокових 19 упорах і фіксують притиском 20 Після ЦЬОГО вмикають приводний вал 16 на один оберт (від однообертової муфти) Кулачок 15 приводить в рух коромисла 8,9 і шатун Ю т а коромисла 11, 12 і шатун 13 чотириланкових механізмів Шатун 10, здійснюючи плоскопаралельний рух відносно площини матеріалу З діє на шток 4 з ножем 1 і переміщує його в напрямних корпуса 5 Прорізування внутрішнього контура у матеріалі 3 відбувається під час взаємодії рухомого ножа 1, лезо яких нахилене до площини матеріалу під кутом а, з нерухомим протиножем 2 Пружина 14 забезпечує замикання пари кулачокролик, вибирання зазорів і повернення механізма у вихідне положення Оскільки у даному пристрої коромисла 8 і 9 чотириланковика приймають горизонтальне положення у середній позиції механізма (з метою зменшення розмаху коромисел), тому шатун 10 не виконує функцію приводного Для цього призначений чотириланковик, що складається з коромисел 11, 12 і шатуна 13 ЛІТЕРАТУРА 1 Арабський Р С , Арабський Ю С Штампи для висікання картонних упаковок - Львів 1996 100с іл 2 Патент України №21874, МКІ В31/16, B26F1/38 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
