Черв’ячна передача
Номер патенту: 52864
Опубліковано: 10.09.2010
Автори: Чабан Віталій Васильович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Черв'ячна передача, що містить черв'як з ведучим валом та черв'ячне колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, яка відрізняється тим, що додатково містить упорне кільце, ступиця та зубчастий вінець мають різьбу, за допомогою якої зубчастий вінець нагвинчено на ступицю до упора в упорне кільце.
Текст

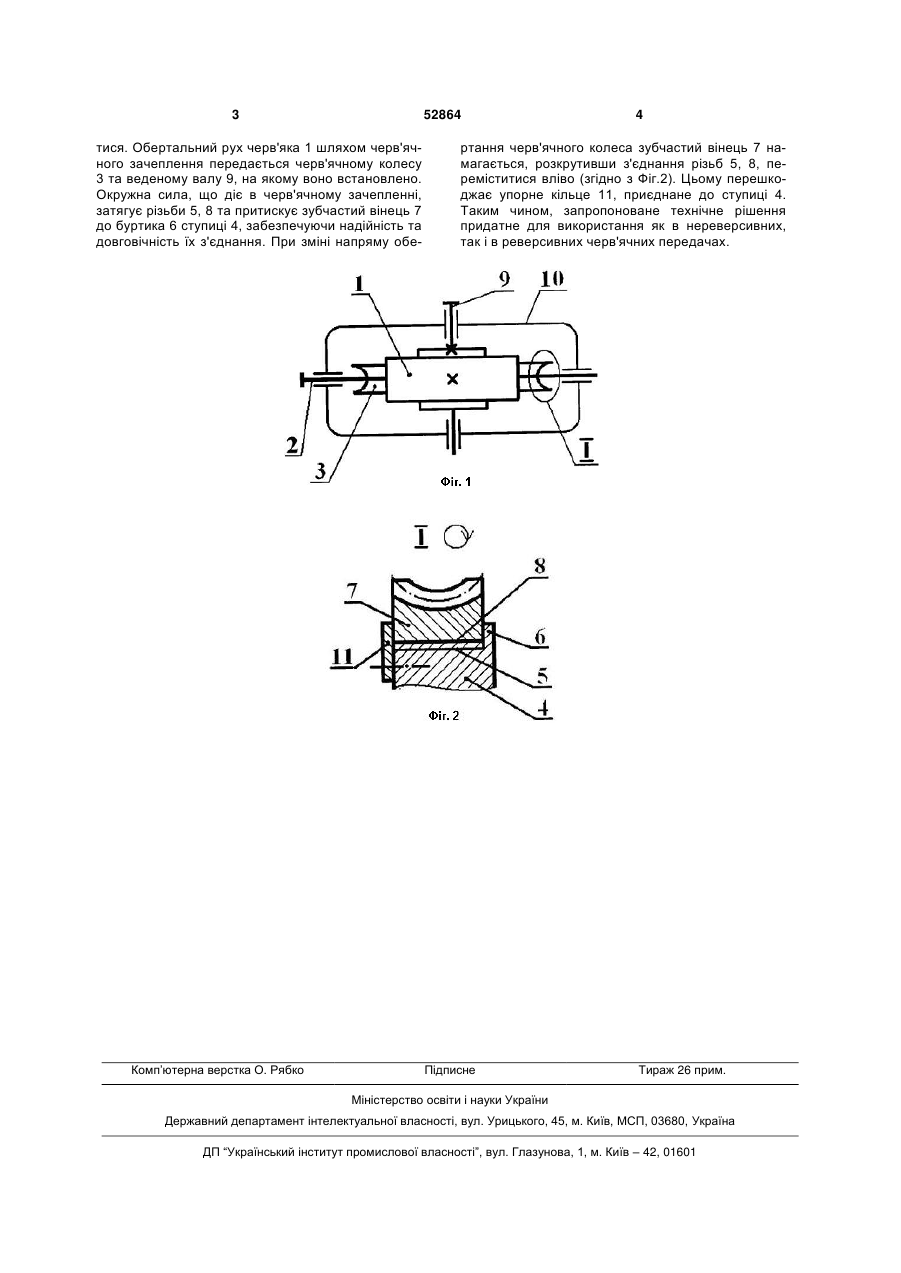

Черв'ячна передача, що містить черв'як з ведучим валом та черв'ячне колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, яка відрізняється тим, що додатково містить упорне кільце, ступиця та зубчастий вінець мають різьбу, за допомогою якої зубчастий вінець нагвинчено на ступицю до упора в упорне кільце. (19) (21) u201003665 (22) 30.03.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ЧАБАН ВІТАЛІЙ ВАСИЛЬОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 52864 тися. Обертальний рух черв'яка 1 шляхом черв'ячного зачеплення передається черв'ячному колесу 3 та веденому валу 9, на якому воно встановлено. Окружна сила, що діє в черв'ячному зачепленні, затягує різьби 5, 8 та притискує зубчастий вінець 7 до буртика 6 ступиці 4, забезпечуючи надійність та довговічність їх з'єднання. При зміні напряму обе Комп’ютерна верстка О. Рябко 4 ртання черв'ячного колеса зубчастий вінець 7 намагається, розкрутивши з'єднання різьб 5, 8, переміститися вліво (згідно з Фіг.2). Цьому перешкоджає упорне кільце 11, приєднане до ступиці 4. Таким чином, запропоноване технічне рішення придатне для використання як в нереверсивних, так і в реверсивних черв'ячних передачах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gearing
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Chaban Vitalii Vasyliovych
Назва патенту російськоюЧервячная передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Чабан Виталий Васильевич
МПК / Мітки
МПК: F16H 1/16
