Зубчаста передача

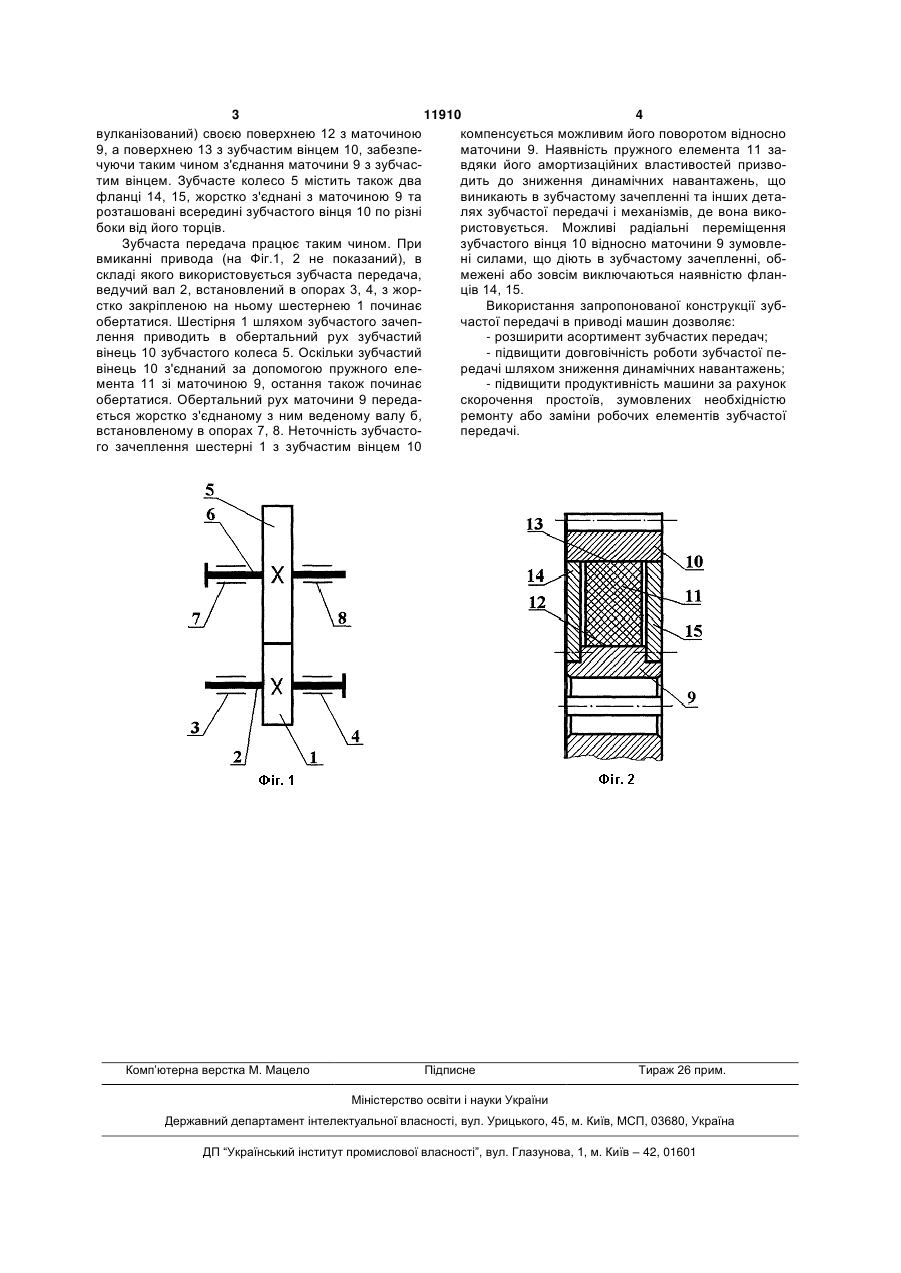

Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, що містить маточину та зубчастий вінець, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана пружним елементом у вигляді диска, виконаного, переважно, із маслостійкої гуми, який встановлений між маточиною та зубчастим вінцем та з'єднує їх між собою. (19) (21) u200506678 (22) 07.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович, Чабан Віталій Васильович (73) Київський національний університет технологій та дизайну 3 11910 4 вулканізований) своєю поверхнею 12 з маточиною компенсується можливим його поворотом відносно 9, а поверхнею 13 з зубчастим вінцем 10, забезпематочини 9. Наявність пружного елемента 11 зачуючи таким чином з'єднання маточини 9 з зубчасвдяки його амортизаційних властивостей призвотим вінцем. Зубчасте колесо 5 містить також два дить до зниження динамічних навантажень, що фланці 14, 15, жорстко з'єднані з маточиною 9 та виникають в зубчастому зачепленні та інших детарозташовані всередині зубчастого вінця 10 по різні лях зубчастої передачі і механізмів, де вона викобоки від його торців. ристовується. Можливі радіальні переміщення Зубчаста передача працює таким чином. При зубчастого вінця 10 відносно маточини 9 зумовлевмиканні привода (на Фіг.1, 2 не показаний), в ні силами, що діють в зубчастому зачепленні, обскладі якого використовується зубчаста передача, межені або зовсім виключаються наявністю фланведучий вал 2, встановлений в опорах 3, 4, з жорців 14, 15. стко закріпленою на ньому шестернею 1 починає Використання запропонованої конструкції зубобертатися. Шестірня 1 шляхом зубчастого зачепчастої передачі в приводі машин дозволяє: лення приводить в обертальний рух зубчастий - розширити асортимент зубчастих передач; вінець 10 зубчастого колеса 5. Оскільки зубчастий - підвищити довговічність роботи зубчастої певінець 10 з'єднаний за допомогою пружного елередачі шляхом зниження динамічних навантажень; мента 11 зі маточиною 9, остання також починає - підвищити продуктивність машини за рахунок обертатися. Обертальний рух маточини 9 передаскорочення простоїв, зумовлених необхідністю ється жорстко з'єднаному з ним веденому валу б, ремонту або заміни робочих елементів зубчастої встановленому в опорах 7, 8. Неточність зубчастопередачі. го зачеплення шестерні 1 з зубчастим вінцем 10 Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
