Зубчаста передача
Номер патенту: 49061
Опубліковано: 12.04.2010
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, що містить ступицю та зубчастий вінець, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана принаймні чотирма пружними елементами, рівномірно встановленими по колу між ступицею і зубчастим вінцем для з'єднання їх між собою.
Текст

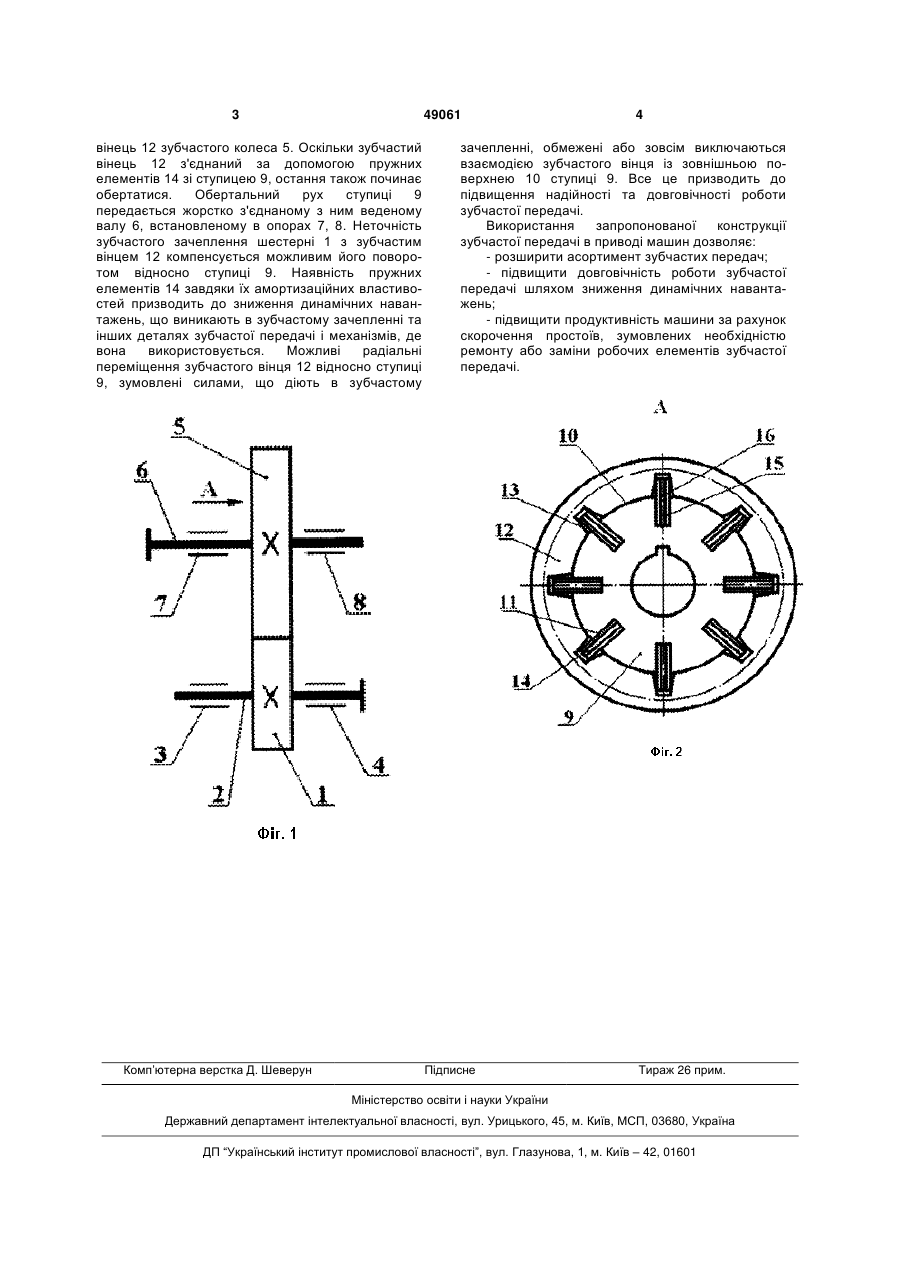

Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, що містить ступицю та зубчастий вінець, встановлене на веденому валу, яка відрізняється тим, що додатково обладнана принаймні чотирма пружними елементами, рівномірно встановленими по колу між ступицею і зубчастим вінцем для з'єднання їх між собою. (19) (21) u200912097 (22) 24.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 49061 вінець 12 зубчастого колеса 5. Оскільки зубчастий вінець 12 з'єднаний за допомогою пружних елементів 14 зі ступицею 9, остання також починає обертатися. Обертальний рух ступиці 9 передається жорстко з'єднаному з ним веденому валу 6, встановленому в опорах 7, 8. Неточність зубчастого зачеплення шестерні 1 з зубчастим вінцем 12 компенсується можливим його поворотом відносно ступиці 9. Наявність пружних елементів 14 завдяки їх амортизаційних властивостей призводить до зниження динамічних навантажень, що виникають в зубчастому зачепленні та інших деталях зубчастої передачі і механізмів, де вона використовується. Можливі радіальні переміщення зубчастого вінця 12 відносно ступиці 9, зумовлені силами, що діють в зубчастому Комп’ютерна верстка Д. Шеверун 4 зачепленні, обмежені або зовсім виключаються взаємодією зубчастого вінця із зовнішньою поверхнею 10 ступиці 9. Все це призводить до підвищення надійності та довговічності роботи зубчастої передачі. Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє: - розширити асортимент зубчастих передач; - підвищити довговічність роботи зубчастої передачі шляхом зниження динамічних навантажень; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих елементів зубчастої передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
