Установка для визначення експлуатаційних властивостей мастильних матеріалів

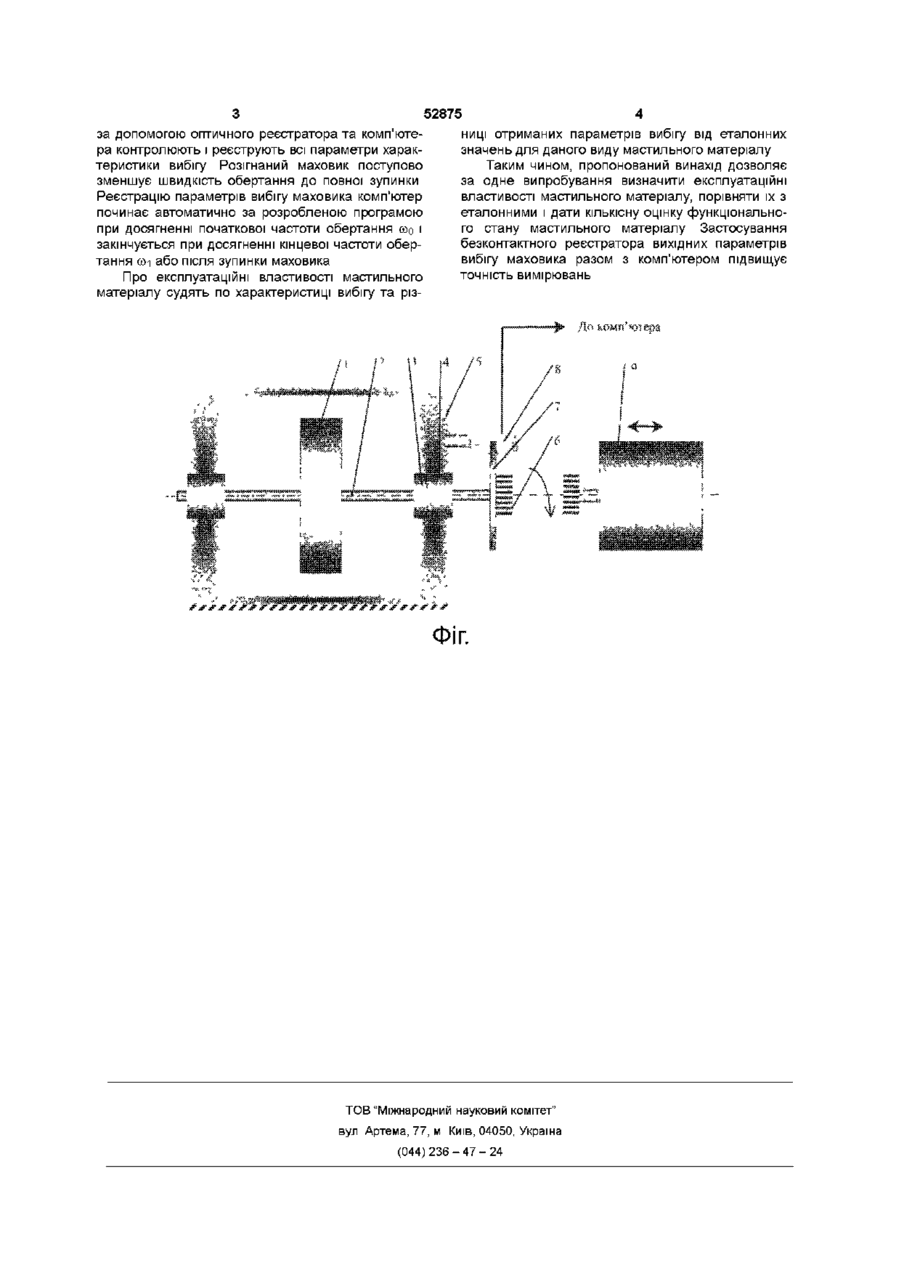

Установка для вимірювання експлуатаційних властивостей мастильних матеріалів, яка містить корпус з вмонтованими підшипниковими вузлами тертя, навантажувач, електропривід, реєстратор, яка відрізняється тим, що витрати механічної енергії на тертя визначають вибігом маховика, застосовано безконтактний оптичний реєстратор, з'єднаний з комп'ютером, а навантажувач виконаний у вигляді вала-маховика Винахід відноситься до приладів для дослідження фізичних властивостей рідких та пластичних матеріалів, а детальніше - до визначення експлуатаційних властивостей мастильних матеріалів Відомий стенд для випробувань мастильних матеріалів в підшипниках кочення (ВНИИПП) має станіну зі змонтованими на ній електроприводом та випробувальною головкою В корпусі випробувальної головки змонтовані підшипники, які можуть навантажуватись осьовим та радіальним навантаженням за допомогою спеціальних вузлів гідростатичної системи навантаження Випробування проводяться на підшипниках № 204 при навантаженні 500 - 3000Н і частоті обертання 8000об/хв протягом 250 - 2000 годин, при цьому постійно контролюють температуру ЗОВНІШНІХ кілець ПІДШИПНИКІВ Критеріями руйнування мастильного шару служать різке підвищення температури та підвищення шуму в підшипниках [Смазочные материалы Антифрикционные и противоизносные свойства Методы испытаний Справочник / Р М Матвеевский, ВЛ Лашхи, И А Буяновский и др — М Машиностроение, 1989, с 41 —прототип] Поставлена задача досягається тим, що в установці, яка має корпус з вмонтованими підшипниковими вузлами тертя, навантажувач у вигляді валу-маховика, електропривод, реєстратор, з'єднаний з комп'ютером, витрати механічної енергії на тертя визначаються вибігом маховика в заданих умовах випробування, а реєстрація і аналіз характеристик вибігу проводиться за допомогою комп'ютера На кресленні (фіг) представлена схема установки Вона має маховик 1, встановлений на вал 2, який опирається на підшипники кочення або ковзання 3 Ці ПІДШИПНИКИ встановлюються в з'ємний і розбірний корпус підшипника 4, який кріпиться до площини корпусу установки 5 у трьох точках Маховик 1 приводиться до обертання від електродвигуна 9 через муфту 6, на якій жорстко закріплено диск 7 з вирізами На корпусі установки встановлені оптичні датчики 8, які сприймають сигнали з диску 7 і передають на комп'ютер для рахування параметрів вибігу маховика Площини корпуса установки фіксуються в трьох точках Навантаження забезпечується масою маховика Недоліком відомої установки є складність конструкції, випробування проводяться в одному стабільному швидкісному режимі та потребують великих витрат часу В основу винаходу поставлено задачу спрощення конструкції, підвищення точності вимірювань, зменшення часу на випробування шляхом визначення витрат механічної енергії на тертя в змінному швидкісному режимі Працює установка для визначення експлуатаційних властивостей мастильних матеріалів таким чином Маховик розганяють до заданої швидкості електродвигуном 9 через роз'ємну муфту 6 Контроль параметрів швидкості здійснюється за допомогою оптичного реєстратора 8 та комп'ютера При досягненні максимальної швидкості маховика роз'ємною муфтою 6 відключають електропривод 9 і маховик 1 пускають у вільний вибіг При цьому ю 00 ю 52875 за допомогою оптичного реєстратора та комп ютера контролюють і реєструють всі параметри характеристики вибігу Розігнаний маховик поступово зменшує швидкість обертання до повної зупинки Реєстрацію параметрів вибігу маховика комп'ютер починає автоматично за розробленою програмою при досягненні початкової частоти обертання соо і закінчується при досягненні кінцевої частоти обертання сої або після зупинки маховика Про експлуатаційні властивості мастильного матеріалу судять по характеристиці вибігу та різ ниці отриманих параметрів вибігу від еталонних значень для даного виду мастильного матеріалу Таким чином, пропонований винахід дозволяє за одне випробування визначити експлуатаційні властивості мастильного матеріалу, порівняти їх з еталонними і дати кількісну оцінку функціонального стану мастильного матеріалу Застосування безконтактного реєстратора вихідних параметрів вибігу маховика разом з комп'ютером підвищує точність вимірювань ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
