Пристрій ігрового тренування верхніх кінцівок

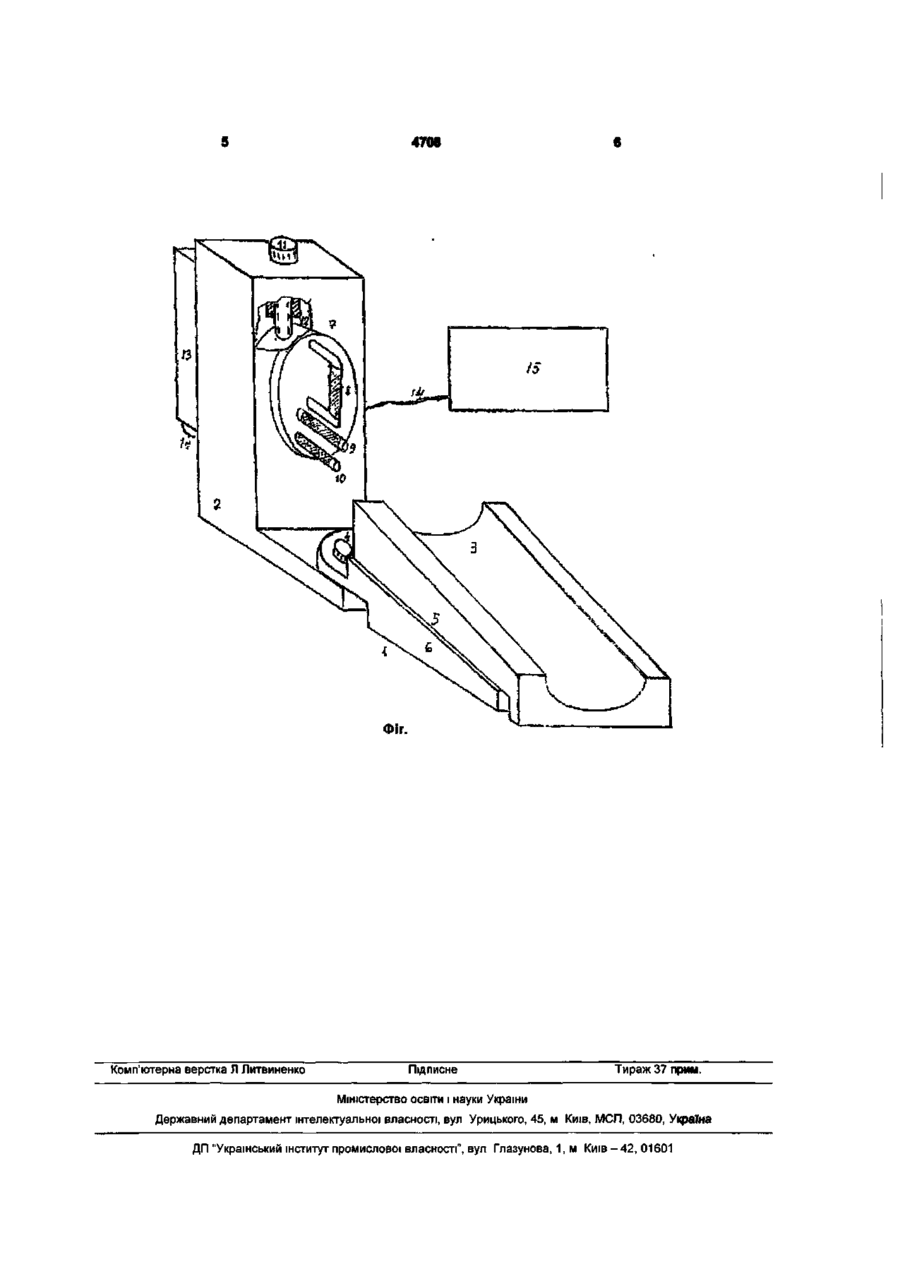

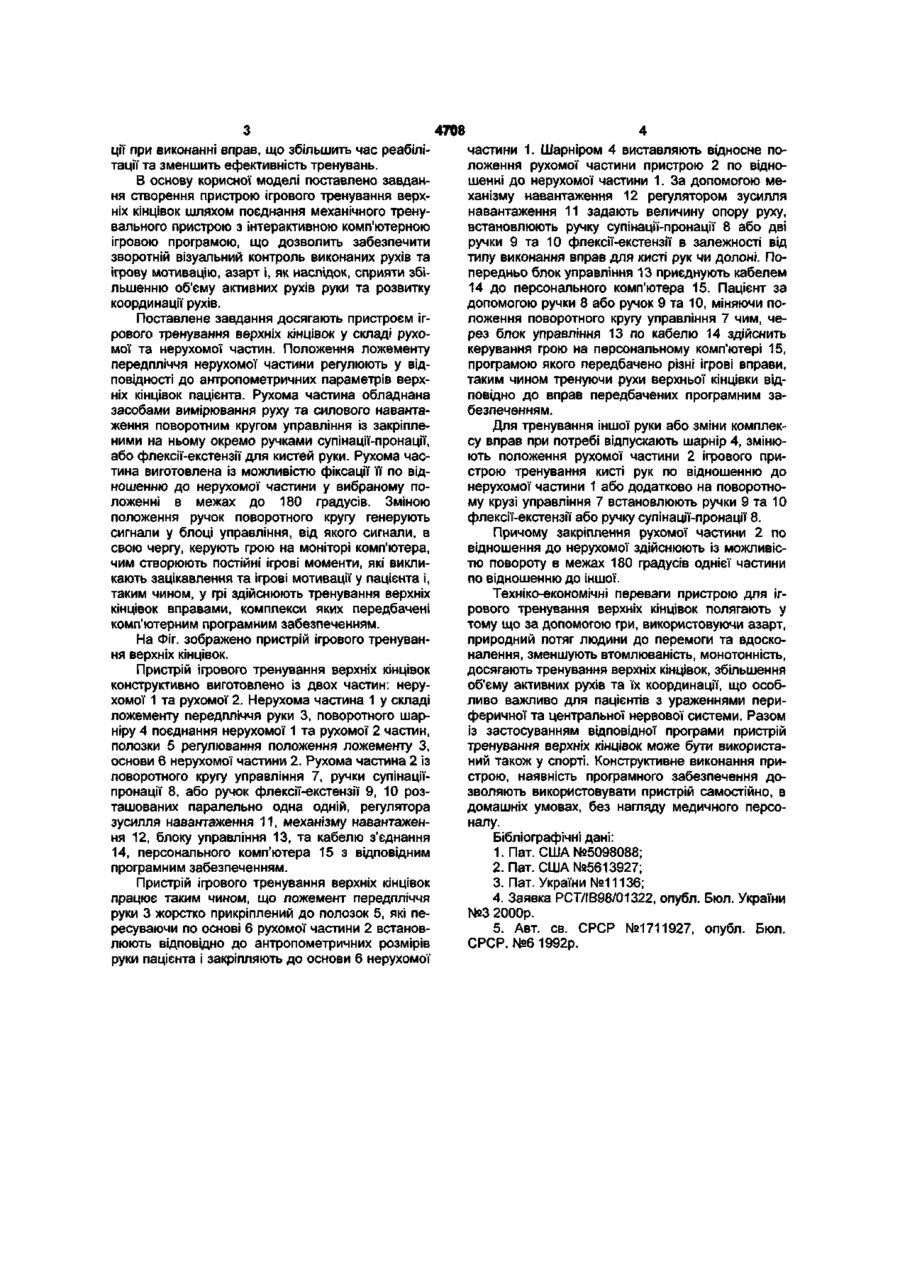

1. Пристрій для ігрового тренування верхніх кінцівок у складі з'єднаних шарніром рухомої та нерухомої частин, ложемента передпліччя руки, механізму навантаження, регулятора зусилля навантаження, блока керування, кабеля з'єднання, персонального компьютера, який відрізняється тим, що пристроєм поєднано в єдине ціле механізм тренування рухів верхньої кінцівки та можливості комп'ютера, спорядженого відповідним ігровим програмним забезпеченням, до стимуляції та мотивації тренувань пацієнта. 2. Пристрій для ігрового тренування верхніх кінцівок за п.1, який відрізняється тим, що закріплений на полозках ложемент виконано з можливістю регулювання відповідно до антропометричних розмірів руки людини, рухома частина оснащена поворотним кругом керування, ручкою супінаціїпронації та щонайменше двома ручками флексіїекстензії. 3. Пристрій для ігрового тренування верхніх кінцівок за пп.1, 2, який відрізняється тим, що рухому частину, поєднану з блоком керування, приводять в рух ручкою супінації-пронації або ручками флексії-екстензії, за допомогою яких створюють ігрові моменти. 4. Пристрій для ігрового тренування верхніх кінцівок за пп.1, 2, 3, який відрізняється тим, що рухома частина по відношенню до нерухомої закріплена із можливістю повороту в межах 180 градусів. 00 Пристрій ігрового тренування верхніх кінцівок відноситься до медичних тренажерів, а точніше до засобів удосконалення роботи опорно-рухового апарату верхніх кінцівок і може використовуватися в медицині та спорті. Відомо пристрої для тренування верхніх кінцівок, а саме: кистей, пальців та зап'ястя рук, що застосовують різноманітні навантаження у вигляді пружин або еластичних елементів різного типу, які передбачають долання опору елементу простим механічним повторенням рухів з електронною реєстрацією та контролем виконання вправ або без неї (1,2,3). Відома теж електронна система та спосіб управління додатково заохочувальною грою у складі ігрового столу обмеженого рампою, ігрового інтерфейсу, розподільчого інтерфейсу, призового дисплею із світловою та звуковою сигналізацією, блоком електронного управління (4). Недоліком пристрою є те, що управління грою здійснюють простим натисканням кнопок ігрового інтерфейсу без застосування для навантаження м'язів, а недоліком способу покладеним в основу гри є те, що виграш передбачено при співпадінні випадкових подій, без застосування логічного зв'язку між подіями в процесі гри, таким чином відсутній розвиток інтелектуальних та моторних здібностей гравця. Найбільш близьким технічнім рішенням є пристрій для тренування верхніх кінцівок у складі системи важелів та приводу, яким передбачено встановлення руки пацієнта у пристрій, її фіксація, примусова ротація кисті руки та плечового суглобу за допомогою приводу з заданим кутом повороту (5). Недоліком цього пристрою для тренування верхніх кінцівок є те, що тренування здійснюють примусово, при цьому відсутній розвиток активних рухів та координація, відсутні психологічні мотива о 4708 ції при виконанні вправ, що збільшить час реабілітації та зменшить ефективність тренувань. В основу корисної моделі поставлено завдання створення пристрою ігрового тренування верхніх кінцівок шляхом поєднання механічного тренувального пристрою з інтерактивною комп'ютерною ігровою програмою, що дозволить забезпечити зворотній візуальний контроль виконаних рухів та ігрову мотивацію, азарт і, як наслідок, сприяти збільшенню об'єму активних рухів руки та розвитку координації рухів. Поставлене завдання досягають пристроєм ігрового тренування верхніх кінцівок у складі рухомої та нерухомої частин. Положення ложементу передпліччя нерухомої частини регулюють у відповідності до антропометричних параметрів верхніх кінцівок пацієнта. Рухома частина обладнана засобами вимірювання руху та силового навантаження поворотним кругом управління із закріпленими на ньому окремо ручками супінації-пронації, або флексії-екстензії для кистей руки. Рухома частина виготовлена із можливістю фіксації її по відношенню до нерухомої частини у вибраному положенні в межах до 180 градусів. Зміною положення ручок поворотного кругу генерують сигнали у блоці управління, від якого сигнали, в свою чергу, керують грою на моніторі комп'ютера, чим створюють постійні ігрові моменти, які викликають зацікавлення та ігрові мотивації у пацієнта і, таким чином, у грі здійснюють тренування верхніх кінцівок вправами, комплекси яких передбачені комп'ютерним програмним забезпеченням. На Фіг.зображено пристрій ігрового тренування верхніх кінцівок. Пристрій ігрового тренування верхніх кінцівок конструктивно виготовлено із двох частин: нерухомої 1 та рухомої 2. Нерухома частина 1 у складі ложементу передпліччя руки 3, поворотного шарніру 4 поєднання нерухомої 1 та рухомої 2 частин, полозки 5 регулювання положення ложементу З, основи 6 нерухомої частини 2. Рухома частина 2 із поворотного кругу управління 7, ручки супінаціїпронації 8, або ручок флексії-екстензії 9, 10 розташованих паралельно одна одній, регулятора зусилля навантаження 11, механізму навантаження 12, блоку управління 13, та кабелю з'єднання 14, персонального комп'ютера 15 з відповідним програмним забезпеченням. Пристрій ігрового тренування верхніх кінцівок працює таким чином, що ложемент передпліччя руки 3 жорстко прикріплений до полозок 5, які пересуваючи по основі 6 рухомої частини 2 встановлюють відповідно до антропометричних розмірів руки пацієнта і закріпляють до основи 6 нерухомої частини 1. Шарніром 4 виставляють відносне положення рухомої частини пристрою 2 по відношенні до нерухомої частини 1. За допомогою механізму навантаження 12 регулятором зусилля навантаження 11 задають величину опору руху, встановлюють ручку супінації-пронації 8 або дві ручки 9 та 10 флексії-екстензії в залежності від типу виконання вправ для кисті рук чи долоні. Попередньо блок управління 13 приєднують кабелем 14 до персонального комп'ютера 15. Пацієнт за допомогою ручки 8 або ручок 9 та 10, міняючи положення поворотного кругу управління 7 чим, через блок управління 13 по кабелю 14 здійснить керування грою на персональному комп'ютері 15, програмою якого передбачено різні ігрові вправи, таким чином тренуючи рухи верхньої кінцівки відповідно до вправ передбачених програмним забезпеченням. Для тренування іншої руки або зміни комплексу вправ при потребі відпускають шарнір 4, змінюють положення рухомої частини 2 ігрового пристрою тренування кисті рук по відношенню до нерухомої частини 1 або додатково на поворотному крузі управління 7 встановлюють ручки 9 та 10 флексії-екстензії або ручку супінації-пронації 8. Причому закріплення рухомої частини 2 по відношення до нерухомої здійснюють із можливістю повороту в межах 180 градусів однієї частини по відношенню до іншої. Техніко-економічні переваги пристрою для ігрового тренування верхніх кінцівок полягають у тому що за допомогою гри, використовуючи азарт, природний потяг людини до перемоги та вдосконалення, зменшують втомлюваність, монотонність, досягають тренування верхніх кінцівок, збільшення об'єму активних рухів та їх координації, що особливо важливо для пацієнтів з ураженнями периферичної та центральної нервової системи. Разом із застосуванням відповідної програми пристрій тренування верхніх кінцівок може бути використаний також у спорті. Конструктивне виконання пристрою, наявність програмного забезпечення дозволяють використовувати пристрій самостійно, в домашніх умовах, без нагляду медичного персоналу. Бібліографічні дані: 1. Пат. США №5098088; 2. Пат. США №5613927; 3. Пат. України №11136; 4. Заявка РСТ/ІВ98/01322, опубл. Бюл. України №3 2000р. 5. Авт. св. СРСР №1711927, опубл. Бюл. СРСР. №6 1992р. 4708 Фіг. Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
