Шафа для радіоелектронної апаратури

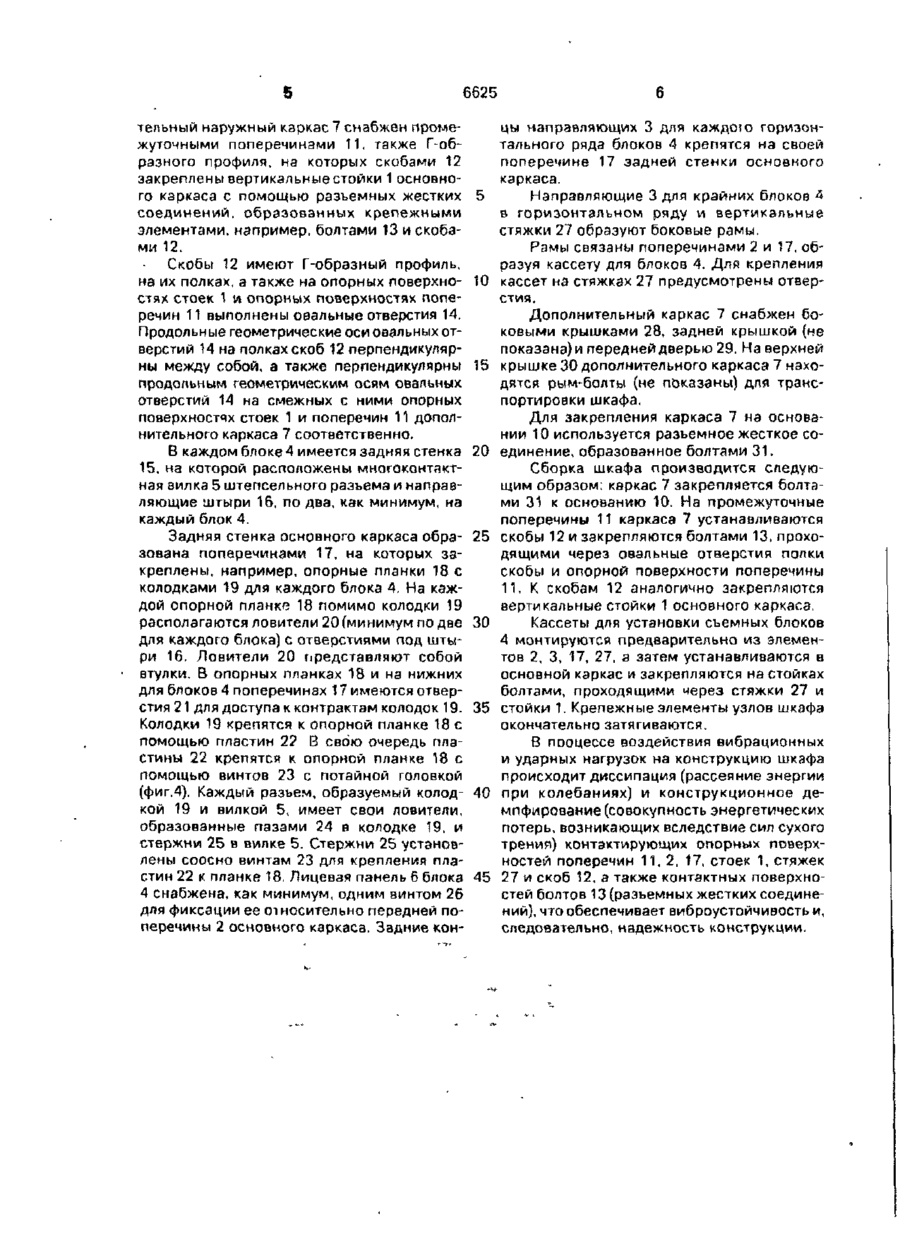

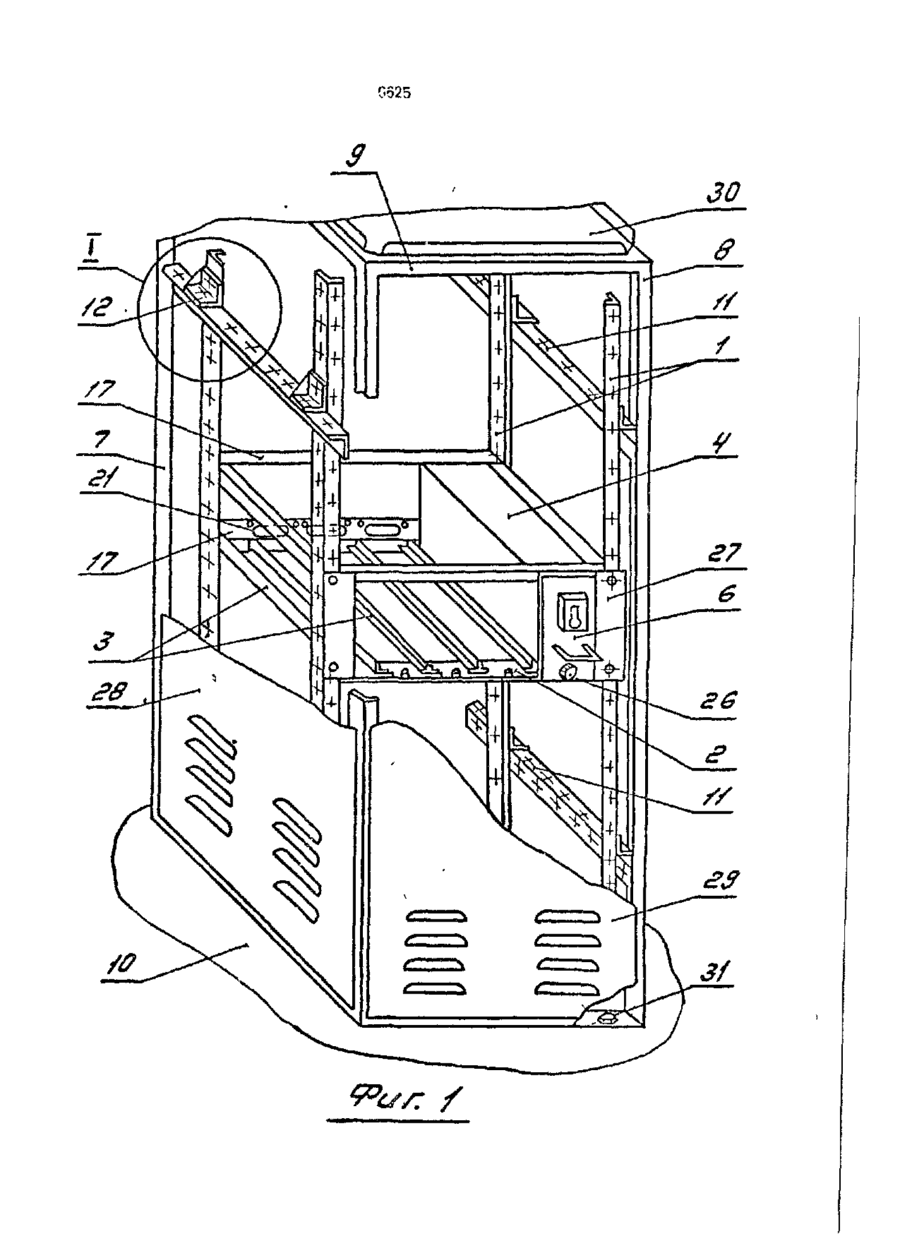

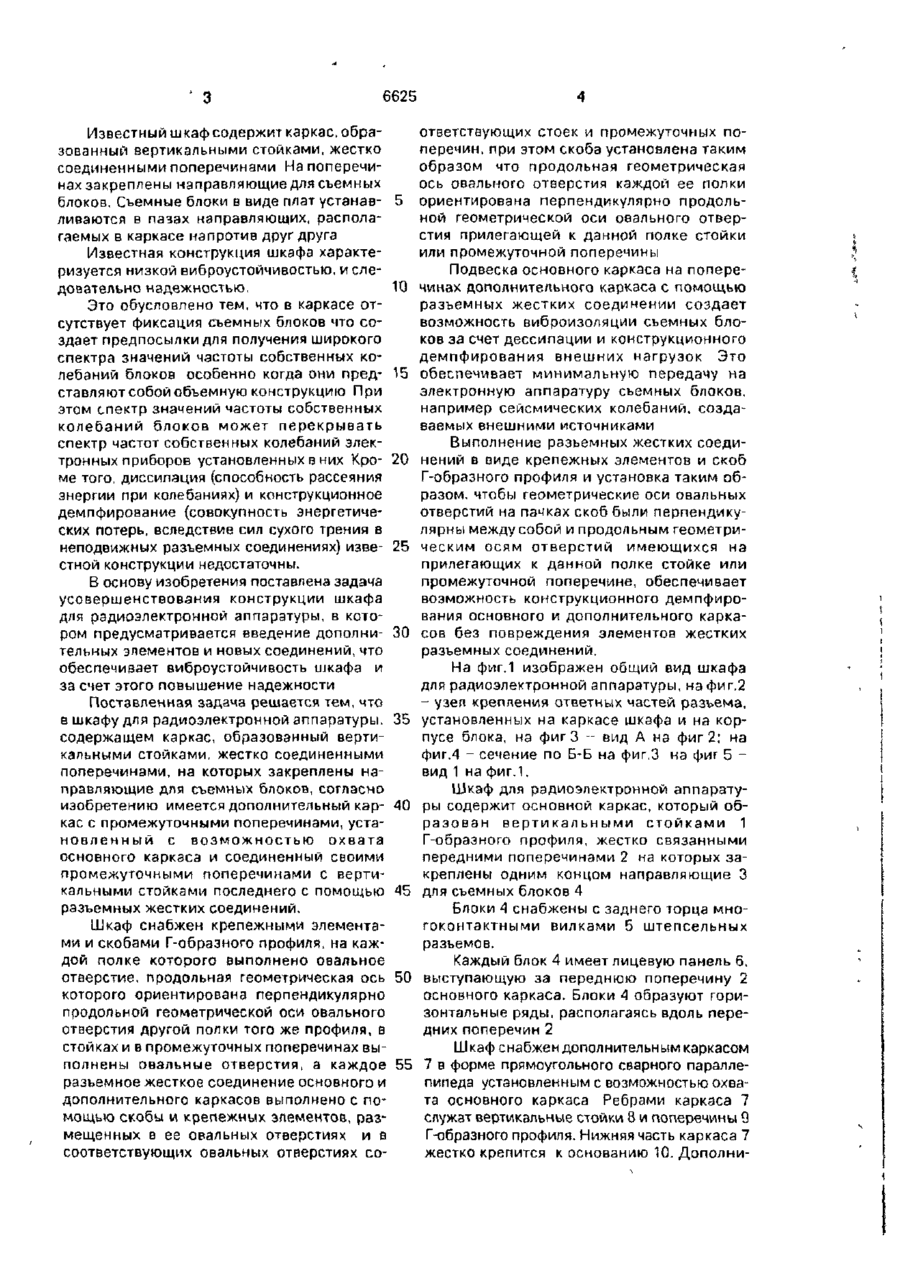

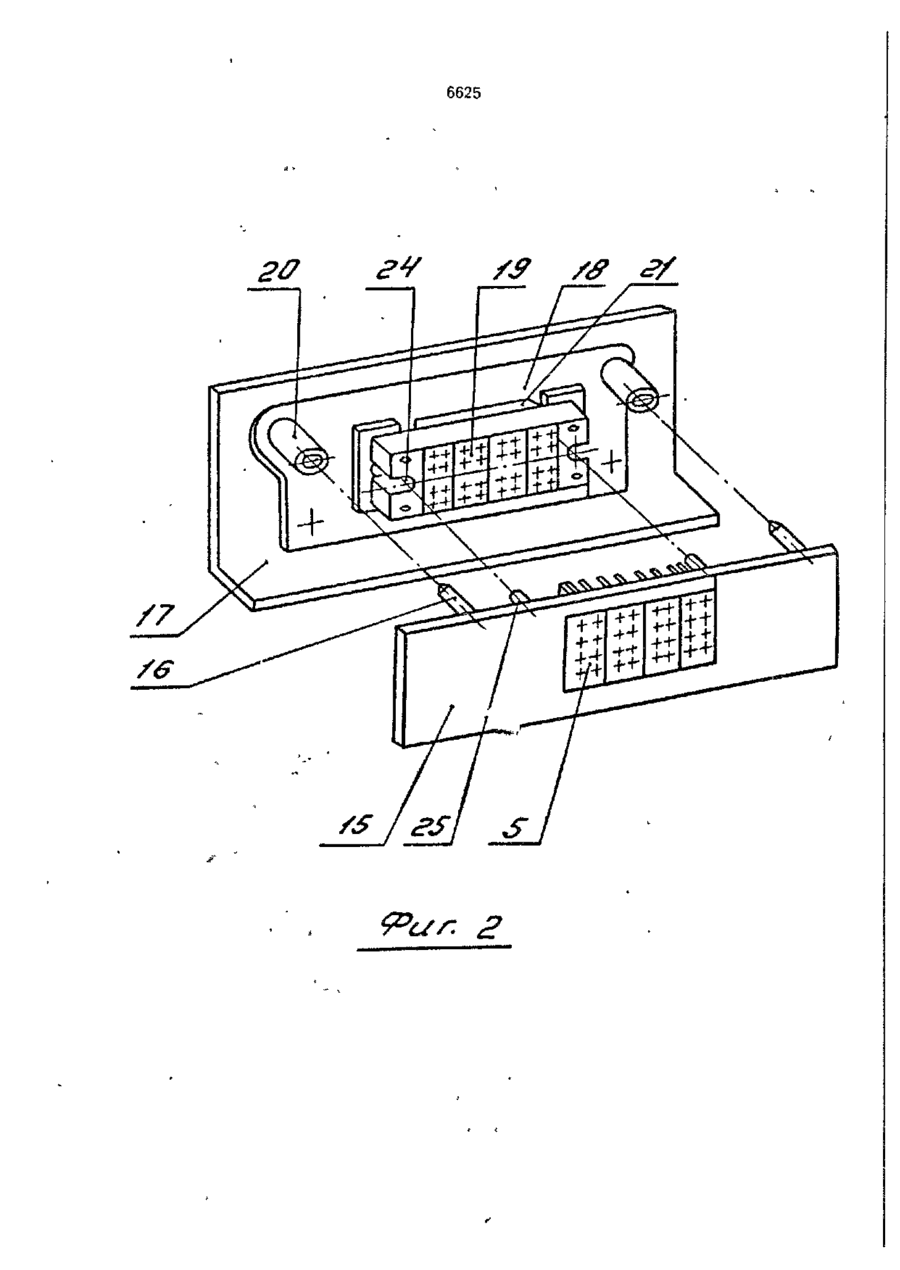

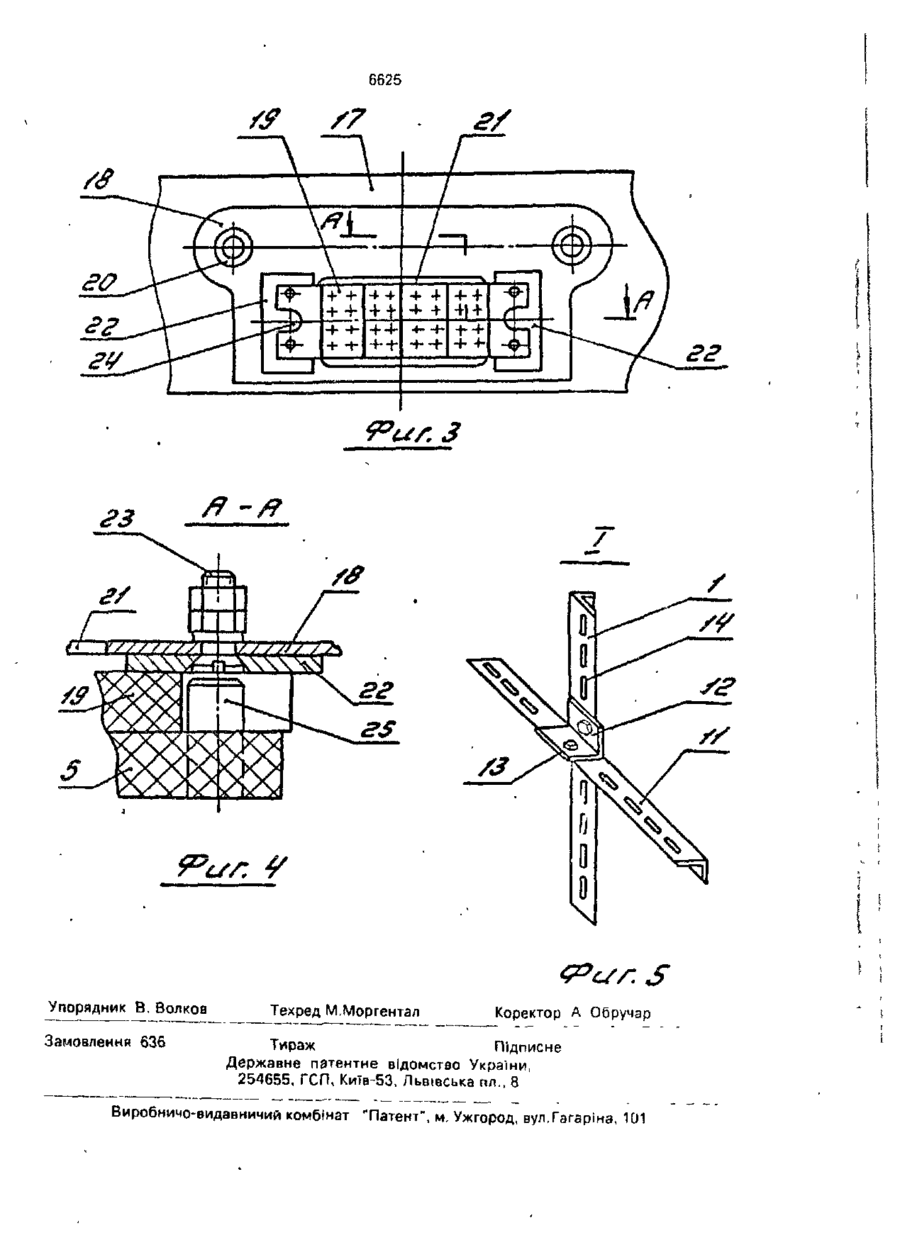

1. Шкаф для радиоэлектронной аппаратуры, содержащий каркас, образованный вертикальными стойками, жестко соединенными поперечинами, на которых закреплены направляющие для съемных блоков, от л ича ющи йс ятем, что он снабжен дополнительным каркасом с промежуточными поперечинами, установленными с возможностью охвата ос новного каркаса и соединенным своими промежуточными поперечинами с вертикальными стойками последнего с помощью разъемных жестких соединений. 2. Шкаф по п . 1 . о т л и ч а ю щ и й с я тем, что он снабжен крепежными элементами и скобами Г-образного профиля, на каждой полке которого выполнено овальное отверстие, продольная геометрическая ось которого ориентирована перпендикулярно продольной геометрической оси овального отверстия другой полки того же профиля, в стойках и в промежуточных поперечинах выполнены овальные отверстия, а каждое разъемное жесткое соединение основного и дополнительного каркасов выполнено с помощью скобы и крепежных элементов, размещенных в ее овальных отверстиях и в соответствующих овальных отверстиях соответствующих стоек и промежуточных поперечин, при этом скоба установлена таким образом, что продольная геометрическая ось овального отверстия каждой ее полки ориентирована перпендикулярно продольной геометрической оси овального отверстия прилегающей к данной полке стойки или промежуточной поперечины. с > о ю О Изобретение относится к области радиотехники и может быть использовано при проектировании несущих конструкций радиоэлектронной аппаратуры. Известна конструкция шкафа для радиоэлектронной аппаратуры [1], в состав которого входит карка.с. образованный вертикальными стойками. Стойки соединены между собой по перечинами, на которых закреплены направляющие для съемных блоков. Недостатком известного устройства можно считать низкую надежность Наиболее близким по технической сущности и достигаемому результату можно считать конструкцию устройства для установки радиоэлектронной аппаратуры [2]. • з 6625 Известный шкаф содержит каркас, образованный вертикальными стойками, жестко соединенными поперечинами На поперечинах закреплены направляющие для съемных блоков. Съемные блоки в виде плат устанав- 5 ливаются в пазах направляющих, располагаемых в каркасе напротив друг друга Известная конструкция шкафа характеризуется низкой виброустойчивостью, и следовательно надежностью. 10 Это обусловлено тем, что в каркасе отсутствует фиксация съемных блоков что создает предпосылки для получения широкого спектра значений частоты собственных колебаний блоков особенно когда они пред- 15 ставляют собой объемную конструкцию При этом спектр значений частоты собственных колебаний блоков может перекрывать спектр частот собственных колебаний электронных приборов установленных в них Кро- 20 ме того, диссипация (способность рассеяния энергии при колебаниях) и конструкционное демпфирование (совокупность энергетических потерь, вследствие сил сухого трения в неподвижных разъемных соединениях) изве- 25 стной конструкции недостаточны. В основу изобретения поставлена задача усовершенствования конструкции шкафа для радиоэлектронной аппаратуры, в котором предусматривается введение дополни- 30 тельных элементов и новых соединений, что обеспечивает виброустойчивость шкафа и за счет этого повышение надежности Поставленная задача решается тем, что в шкафу для радиоэлектронной аппаратуры. 35 содержащем каркас, образованный вертикальными стойками, жестко соединенными поперечинами, на которых закреплены направляющие для съемных блоков, согласно изобретению имеется дополнительный кар- 40 кас с промежуточными поперечинами, устан о в л е н н ы й с в о з м о ж н о с т ь ю охвата основного каркаса и соединенный своими промежуточными поперечинами с вертикальными стойками последнего с помощью 45 разъемных жестких соединений. Шкаф снабжен крепежными элементами и скобами Г-образного профиля, на каждой полке которого выполнено овальное отверстие, продольная геометрическая ось 50 которого ориентирована перпендикулярно продольной геометрической оси овального отверстия другой полки того же профиля, в стойках и в промежуточных поперечинах выполнены овальные отверстия, а каждое 55 разьемное жесткое соединение основного и дополнительного каркасов выполнено с помощью скобы и крепежных элементов, размещенных в ее овальных отверстиях и в соответствующих овальных отверстиях со ответствующих стоек и промежуточных поперечин, при этом скоба установлена таким образом что продольная геометрическая ось овального отверстия каждой ее полки ориентирована перпендикулярно продольной геометрической оси овального отверстия прилегающей к данной полке стойки или промежуточной поперечины Подвеска основного каркаса на поперечинах дополнительного каркаса с помощью разъемных жестких соединении создает возможность виброизоляции съемных блоков за счет дессипации и конструкционного демпфирования внешних нагрузок Это обеспечивает минимальную передачу на электронную аппаратуру съемных блоков, например сейсмических колебаний, создаваемых внешними источниками Выполнение разьемных жестких соединений в виде крепежных элементов и скоб Г-образного профиля и установка таким образом, чтобы геометрические оси овальных отверстий на пачках скоб были перпендикулярны между собой и продольным геометрическим осям отверстий имеющихся на прилегающих к данной полке стойке или промежуточной поперечине, обеспечивает возможность конструкционного демпфирования основного и дополнительного каркасов без повреждения элементов жестких разъемных соединений. На фиг.1 изображен общий вид шкафа для радиоэлектронной аппаратуры, на фиг.2 - узел крепления ответных частей разъема, установленных на каркасе шкафа и на корпусе блока, на фиг 3 -- вид А на фиг 2; на фиг.4 - сечение по Б-Б на фиг.З на фиг 5 вид 1 на фиг.1. Шкаф для радиоэлектронной аппаратуры содержит основной каркас, который образован в е р т и к а л ь н ы м и с т о й к а м и 1 Г-образного профиля, жестко связанными передними поперечинами 2 на которых закреплены одним концом направляющие 3 для съемных блоков 4 Блоки 4 снабжены с заднего торца многоконтактными вилками 5 штепсельных разъемов. Каждый блок 4 имеет лицевую панель 6. выступающую за переднюю поперечину 2 основного каркаса. Блоки 4 образуют горизонтальные ряды, располагаясь вдоль передних поперечин 2 Шкаф снабжен дополнительным каркасом 7 в форме прямоугольного сварного параллепипеда установленным с возможностью охвата основного каркаса Ребрами каркаса 7 служат вертикальные стойки 8 и поперечины 9 Г-образного профиля. Нижняя часть каркаса 7 жестко крепится к основанию 10. Дополни 6625 тельный наружный каркас 7 снабжен промежуточными поперечинами 11, также Г-образного профиля, на которых скобами 12 закреплены вертикальныестойки 1 основного каркаса с помощью разъемных жестких 5 соединений, образованных крепежными элементами, например, болтами 13 и скобами 12. Скобы 12 имеют Т-образный профиль, на их полках, а также на опорных поверхно- 10 стях стоек 1 и опорных поверхностях поперечин 11 выполнены овальные отверстия 14. Продольные геометрические оси овальных отверстий 14 на полках скоб 12 перпендикулярны между собой, а также перпендикулярны 15 продольным геометрическим осям овальных отверстий 14 на смежных с ними опорных поверхностях стоек 1 и поперечин 11 дополнительного каркаса 7 соответственно. В каждом блоке 4 имеется задняя стенка 20 15, на которой расположены многоконтактная вилка 5 штепсельного разъема и направляющие штыри 16, по два, как минимум, на каждый блок 4. Задняя стенка основного каркаса обра- 25 зована поперечинами 17, на которых закреплены, например, опорные планки 18 с колодками 19 для каждого блока 4. На каждой опорной планке 18 помимо колодки 19 располагаются ловители 20 (минимум по две 30 для каждого блока) с отверстиями под штыри 16. Ловители 20 представляют собой втулки. В опорных планках 18 и на нижних для блоков 4 поперечинах 17 имеются отверстия 21 для доступа к контрактам колодок 19. 35 Колодки 19 крепятся к опорной планке 18 с помощью пластин 2? В свою очередь пластины 22 крепятся к опорной планке 18 с помощью винтов 23 с потайной головкой (фиг.4). Каждый разъем, образуемый колод- 40 кой 19 и вилкой 5, имеет свои ловители, образованные пазами 24 в колодке 19, и стержни 25 в вилке 5. Стержни 25 установлены соосно винтам 23 для крепления пластин 22 к планке 18. Лицевая панель 6 блока 45 4 снабжена, как минимум, одним винтом 26 для фиксации ее оі носительно передней поперечины 2 основного каркаса, Задние кон цы направляющих 3 для каждою горизонтального ряда блоков 4 крепятся на своей поперечине 17 задней стенки основного каркаса. Направляющие 3 для крайних блоков 4 в горизонтальном ряду и вертикальные стяжки 27 образуют боковые рамы. Рамы связаны поперечинами 2 и 17, образуя кассету для блоков 4. Для крепления кассет на стяжках 27 предусмотрены отверстия. Дополнительный каркас 7 снабжен боковыми крышками 28, задней крышкой (не показана)и переднейдверью 29. На верхней крышке 30 дополнительного каркаса 7 находятся рым-болты (не показаны) для транспортировки шкафа. Для закрепления каркаса 7 на основании 10 используется разъемное жесткое соединение, образованное болтами 31. Сборка шкафа производится следующим образом: каркас 7 закрепляется болтами 31 к основанию 10. На промежуточные поперечины 11 каркаса 7 устанавливаются скобы 12 и закрепляются болтами 13, проходящими через овальные отверстия полки скобы и опорной поверхности поперечины 11. К скобам 12 аналогично закрепляются вертикальные стойки 1 основного каркаса. Кассеты для установки съемных блоков 4 монтируются предварительно из элементов 2, 3, 17, 27, а затем устанавливаются в основной каркас и закрепляются на стойках болтами, проходящими через стяжки 27 и стойки 1. Крепежные элементы узлов шкафа окончательно затягиваются, В пооцессе воздействия вибрационных и ударных нагрузок на конструкцию шкафа происходит диссипация (рассеяние энергии при колебаниях) и конструкционное демпфирование (совокупность энергетических потерь, возникающих вследствие сил сухого трения) контактирующих опорных поверхностей поперечин 11, 2, 17, стоек 1, стяжек 27 и скоб 12, а также контактных поверхностей болтов 13 (разъемных жестких соединений), что обеспечивает виброустойчивость и, следовательно, надежность конструкции. 0525 6625 20 /s / es s
