Антенний відбивач
Номер патенту: 52917
Опубліковано: 10.09.2010
Автори: Мельник Ірина Валеріївна, Пасльон Володимир Володимирович, Вахнова Олена Володимирівна, Зайцева Юлія Ігорівна
Формула / Реферат
Антенний відбивач, що містить непарні провідні концентричні кільцеві поверхні, розташовані в одній площині на радіопрозорій основі, який відрізняється тим, що радіопрозора основа виконана у формі стільникової конструкції, що складається із сукупності ідентичних призм і яка має функцію розкриття, при цьому внутрішній діаметр шестикутника стільникової призми становить менше половини довжини хвилі сигналу, а ширина сполучної поверхні граней призм дорівнює або більше 0,05 довжини хвилі сигналу й покрита провідним матеріалом.
Текст

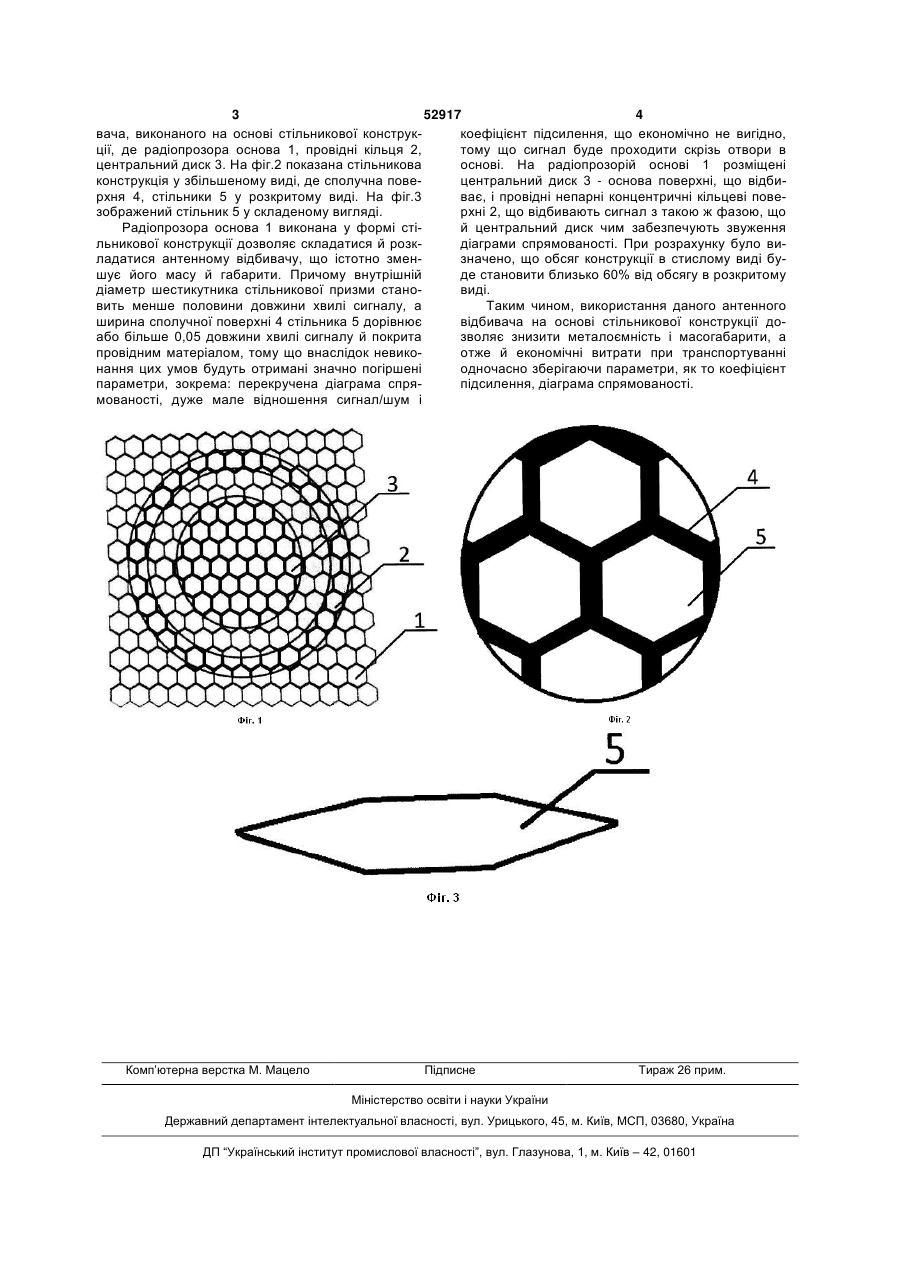

Антенний відбивач, що містить непарні провідні концентричні кільцеві поверхні, розташовані в 3 52917 4 вача, виконаного на основі стільникової конструккоефіцієнт підсилення, що економічно не вигідно, ції, де радіопрозора основа 1, провідні кільця 2, тому що сигнал буде проходити скрізь отвори в центральний диск 3. На фіг.2 показана стільникова основі. На радіопрозорій основі 1 розміщені конструкція у збільшеному виді, де сполучна повецентральний диск 3 - основа поверхні, що відбирхня 4, стільники 5 у розкритому виді. На фіг.3 ває, і провідні непарні концентричні кільцеві повезображений стільник 5 у складеному вигляді. рхні 2, що відбивають сигнал з такою ж фазою, що Радіопрозора основа 1 виконана у формі стій центральний диск чим забезпечують звуження льникової конструкції дозволяє складатися й розкдіаграми спрямованості. При розрахунку було виладатися антенному відбивачу, що істотно змензначено, що обсяг конструкції в стислому виді бушує його масу й габарити. Причому внутрішній де становити близько 60% від обсягу в розкритому діаметр шестикутника стільникової призми становиді. вить менше половини довжини хвилі сигналу, а Таким чином, використання даного антенного ширина сполучної поверхні 4 стільника 5 дорівнює відбивача на основі стільникової конструкції доабо більше 0,05 довжини хвилі сигналу й покрита зволяє знизити металоємність і масогабарити, а провідним матеріалом, тому що внаслідок невикоотже й економічні витрати при транспортуванні нання цих умов будуть отримані значно погіршені одночасно зберігаючи параметри, як то коефіцієнт параметри, зокрема: перекручена діаграма спряпідсилення, діаграма спрямованості. мованості, дуже мале відношення сигнал/шум і Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAhtenna mirror
Автори англійськоюPaslion Volodymyr Volodymyrovych, Vakhnova Olena Volodymyrivna, Zaitseva Yuliia Ihorivna, Melnyk Iryna Valeriivna
Назва патенту російськоюАнтенный отражатель
Автори російськоюПаслён Владимир Владимирович, Вахнова Елена Владимировна, Зайцева Юлия Игоревна, Мельник Ирина Валерьевна
МПК / Мітки
МПК: H01Q 9/00
