Дозатор полімерний

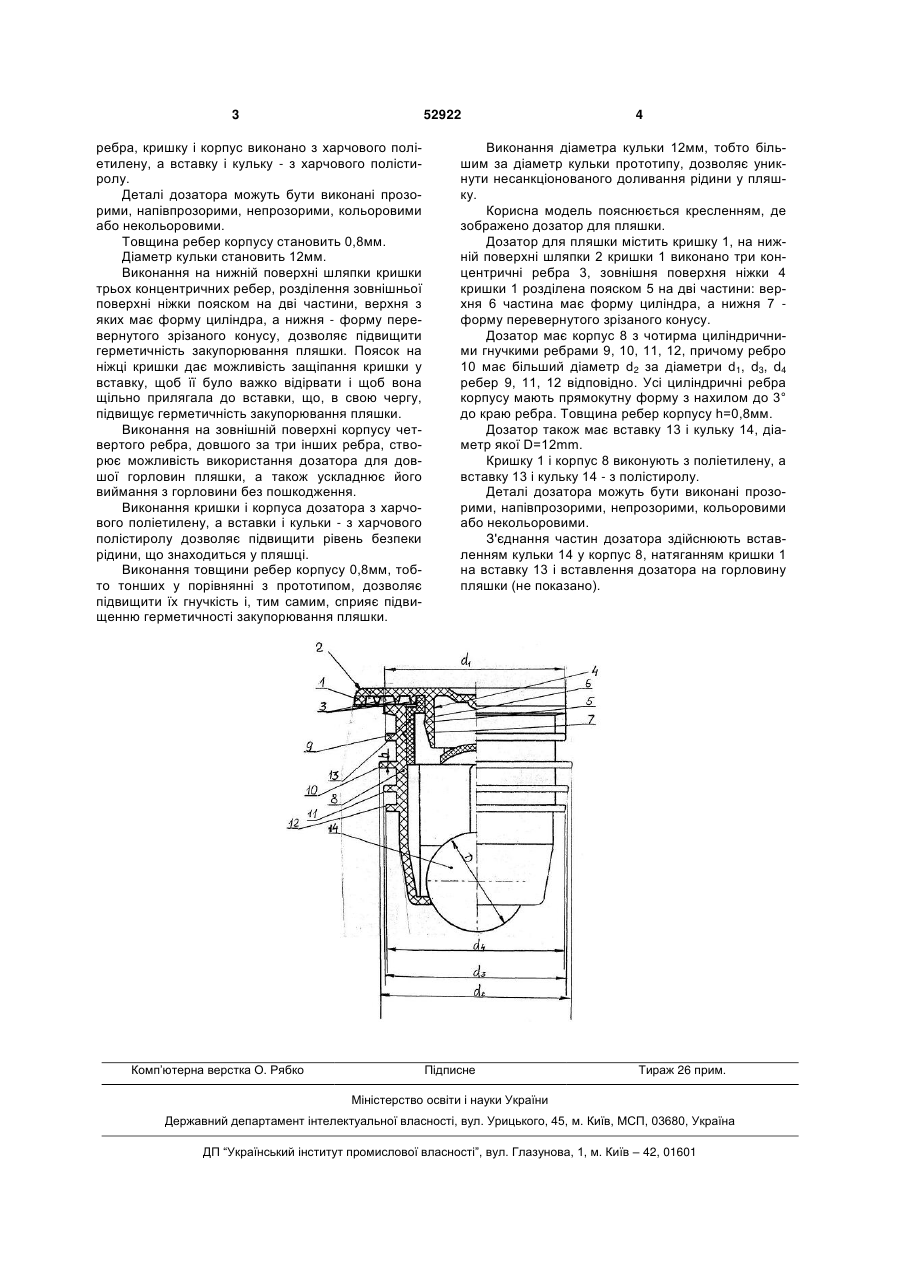

1. Дозатор полімерний, що містить кришку, корпус з трьома циліндричними ребрами на його зовнішній поверхні, вставку і кульку, який відрізняється тим, що на нижній поверхні шляпки кришки виконано три концентричні ребра, зовнішня поверхня ніжки кришки розділена пояском на дві частини, верхня з яких має форму циліндра, а нижня - форму перевернутого зрізаного конуса, на зовнішній поверхні корпусу виконано четверте ци 3 52922 ребра, кришку і корпус виконано з харчового поліетилену, а вставку і кульку - з харчового полістиролу. Деталі дозатора можуть бути виконані прозорими, напівпрозорими, непрозорими, кольоровими або некольоровими. Товщина ребер корпусу становить 0,8мм. Діаметр кульки становить 12мм. Виконання на нижній поверхні шляпки кришки трьох концентричних ребер, розділення зовнішньої поверхні ніжки пояском на дві частини, верхня з яких має форму циліндра, а нижня - форму перевернутого зрізаного конусу, дозволяє підвищити герметичність закупорювання пляшки. Поясок на ніжці кришки дає можливість защіпання кришки у вставку, щоб її було важко відірвати і щоб вона щільно прилягала до вставки, що, в свою чергу, підвищує герметичність закупорювання пляшки. Виконання на зовнішній поверхні корпусу четвертого ребра, довшого за три інших ребра, створює можливість використання дозатора для довшої горловин пляшки, а також ускладнює його виймання з горловини без пошкодження. Виконання кришки і корпуса дозатора з харчового поліетилену, а вставки і кульки - з харчового полістиролу дозволяє підвищити рівень безпеки рідини, що знаходиться у пляшці. Виконання товщини ребер корпусу 0,8мм, тобто тонших у порівнянні з прототипом, дозволяє підвищити їх гнучкість і, тим самим, сприяє підвищенню герметичності закупорювання пляшки. Комп’ютерна верстка О. Рябко 4 Виконання діаметра кульки 12мм, тобто більшим за діаметр кульки прототипу, дозволяє уникнути несанкціонованого доливання рідини у пляшку. Корисна модель пояснюється кресленням, де зображено дозатор для пляшки. Дозатор для пляшки містить кришку 1, на нижній поверхні шляпки 2 кришки 1 виконано три концентричні ребра 3, зовнішня поверхня ніжки 4 кришки 1 розділена пояском 5 на дві частини: верхня 6 частина має форму циліндра, а нижня 7 форму перевернутого зрізаного конусу. Дозатор має корпус 8 з чотирма циліндричними гнучкими ребрами 9, 10, 11, 12, причому ребро 10 має більший діаметр d2 за діаметри d1, d3, d4 ребер 9, 11, 12 відповідно. Усі циліндричні ребра корпусу мають прямокутну форму з нахилом до 3° до краю ребра. Товщина ребер корпусу h=0,8мм. Дозатор також має вставку 13 і кульку 14, діаметр якої D=12mm. Кришку 1 і корпус 8 виконують з поліетилену, а вставку 13 і кульку 14 - з полістиролу. Деталі дозатора можуть бути виконані прозорими, напівпрозорими, непрозорими, кольоровими або некольоровими. З'єднання частин дозатора здійснюють вставленням кульки 14 у корпус 8, натяганням кришки 1 на вставку 13 і вставлення дозатора на горловину пляшки (не показано). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
