Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з’єднань елементів тіл обертання

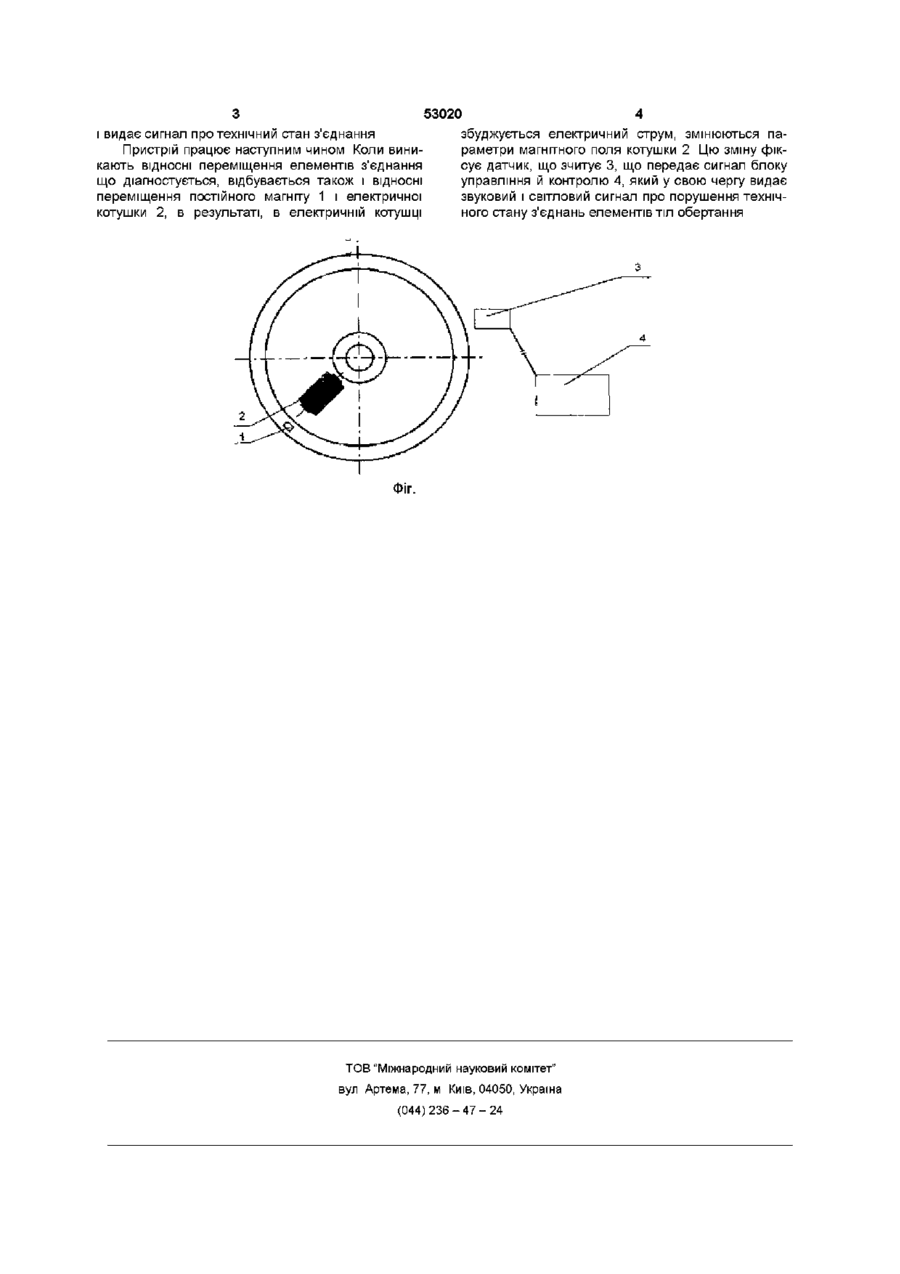

Пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчики для реєстрації порушення технічного стану, передавачі і приймачі сигналів, а також блок управління та контролю, який відрізняється тим, що як датчик для реєстрації порушення технічного стану і передавач сигналів використані постійний магніт, що прикріплений до одного з елементів з'єднання, що діагностується, та електрична котушка, що знаходиться в магнітному полі постійного магніту і прикріплена до другого елемента з'єднання Винахід відноситься до пристроїв сигналізації технічного стану машин і механізмів Відомий пристрій безперервного діагностування технічного стану колісних пар рухомого складу (див Пат України № 34828 А МПК 7 G08B23/00 / опубл 15 03 2001, бюл № 2), що містить блоки сигналізації, з датчиками для реєстрації порушення технічного стану, передавачами, приймачі сигналів, а також блок управління й контролю, до якого паралельно підключені всі приймачі Датчики встановлюються в контрольованих місцях колісної пари і електрично з'єднуються з передавачами сигналів І датчики і передавачі встановлюються на обертових частинах (колісних дисках) Приймачі сигналів встановлюються у полі дії передавачів (у кузовній частині), причому КІЛЬКІСТЬ передавачів відповідає КІЛЬКОСТІ приймачів Даний пристрій обрано за прототип СТІЙНІЙ магніт та електричну котушку, що призведе до підвищення чутливості датчика, який до того не вимагає постійного енергоспоживання Поставлена задача досягається тим, що в пристрої для безперервного діагностування трагічного стану нерознімних і рознімних з'єднань елементів тіл обертання, що містить датчик для реєстрації порушення технічного стану, передавач сигналів, приймач сигналів та блок управління та контролю, згідно винахода, як датчик та передавач сигналу застосовано постійний магніт, прикріплений до одного з елементів з'єднання, що діагностується та електрична котушка що знаходиться в магнітному полі постійного магніту і прикріплена до другого елемента з'єднання, що діагностується Заміна блоків сигналізації на постійний магніт та електричну котушку дозволить суттєво спростиш конструкцію пристрою, надасть можливість довгострокової роботи без профілактичних Недоліками цього пристрою є необхідність постійного енергоспоживання датчиків, що припускає періодичну заміну акумулятора (живильного елемента), висока імовірність виходу з ладу блоків сигналізації, що припускає необхідність профілактичних оглядів і ремонтів, низка чутливість датчика В основу винаходу поставлено задачу удосконалення пристрою безперервного діагностування технічного стану нероз'ємних і рознімних з'єднань елементів тіл обертання шляхом того, що як блок сигналізації, і датчик для реєстрації порушення технічного стану та передавач застосовано ПО ОГЛЯДІВ Суть винаходу пояснюється фіг, де зображено пристрій для безперервного діагностування технічного стану нерознімних і рознімних з'єднань елементів тіл обертання До одного з елементів з'єднання, що діагностується кріпиться постійний магніт 1, до іншого елементу з'єднання, що діагностується кріпиться електрична котушка 2, що знаходиться в магнітному полі постійного магніту 1 На нерухомій частині механізму встановлюється датчик, що зчитує 3, що підключається до блоку управління й контролю 4, що аналізує інформацію о со ю 53020 4 збуджується електричний струм, змінюються паі видає сигнал про технічний стан з єднання раметри магнітного поля котушки 2 Цю зміну фікПристрій працює наступним чином Коли винисує датчик, що зчитує 3, що передає сигнал блоку кають ВІДНОСНІ переміщення елементів з'єднання управління й контролю 4, який у свою чергу видає що діагностується, відбувається також і ВІДНОСНІ звуковий і світловий сигнал про порушення технічпереміщення постійного магніту 1 і електричної ного стану з'єднань елементів тіл обертання котушки 2, в результаті, в електричній котушці ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
