Полімерна композиція для еластичних матеріалів

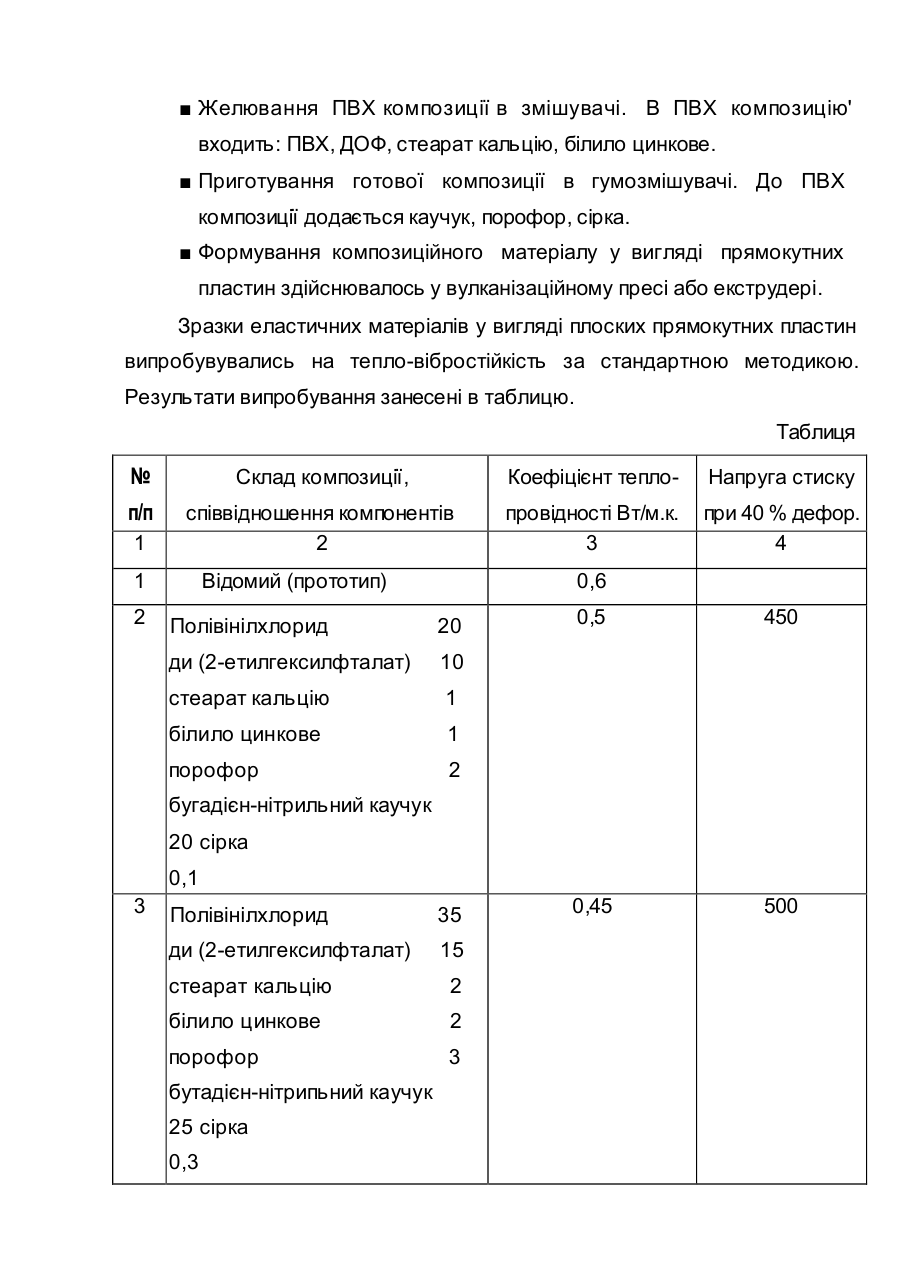

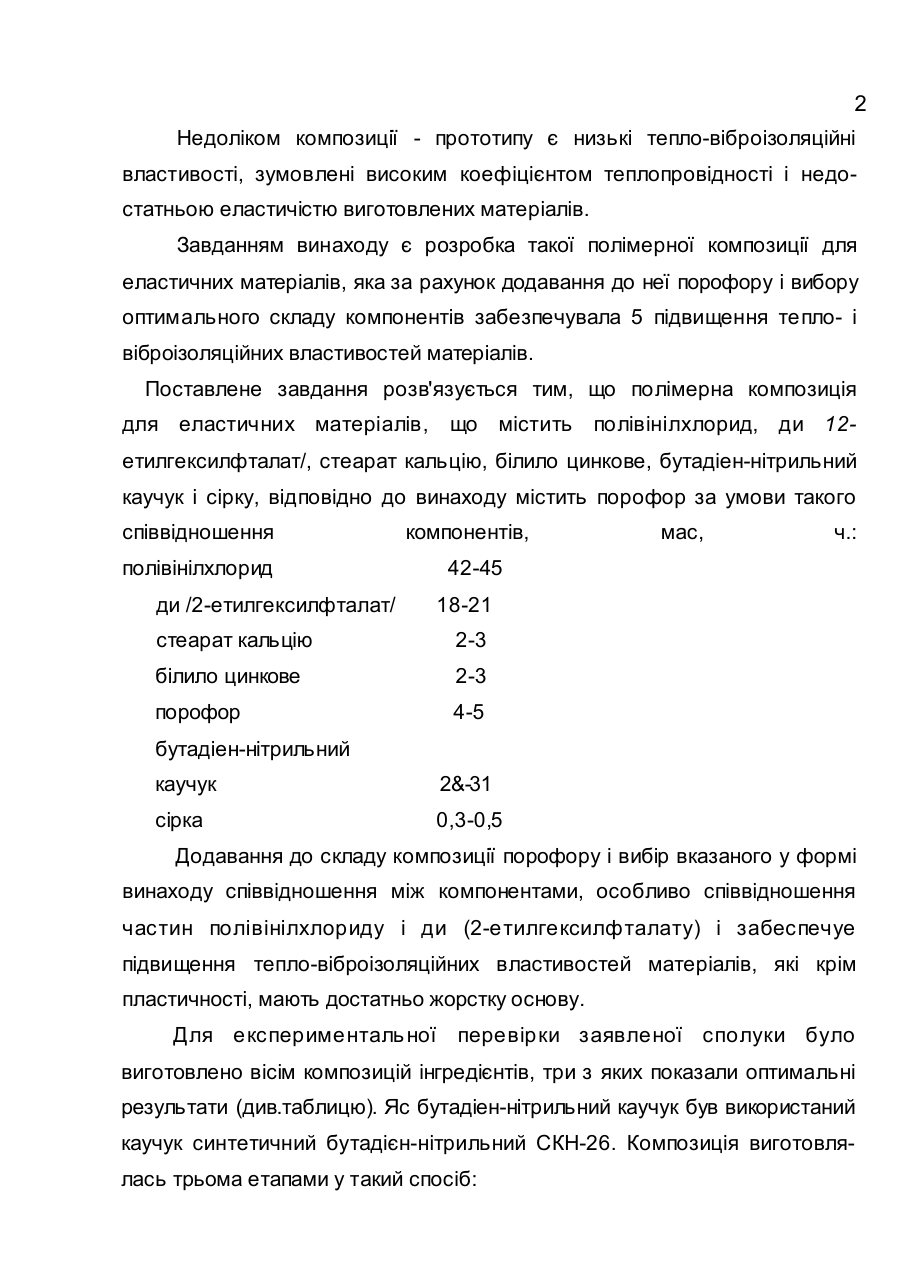

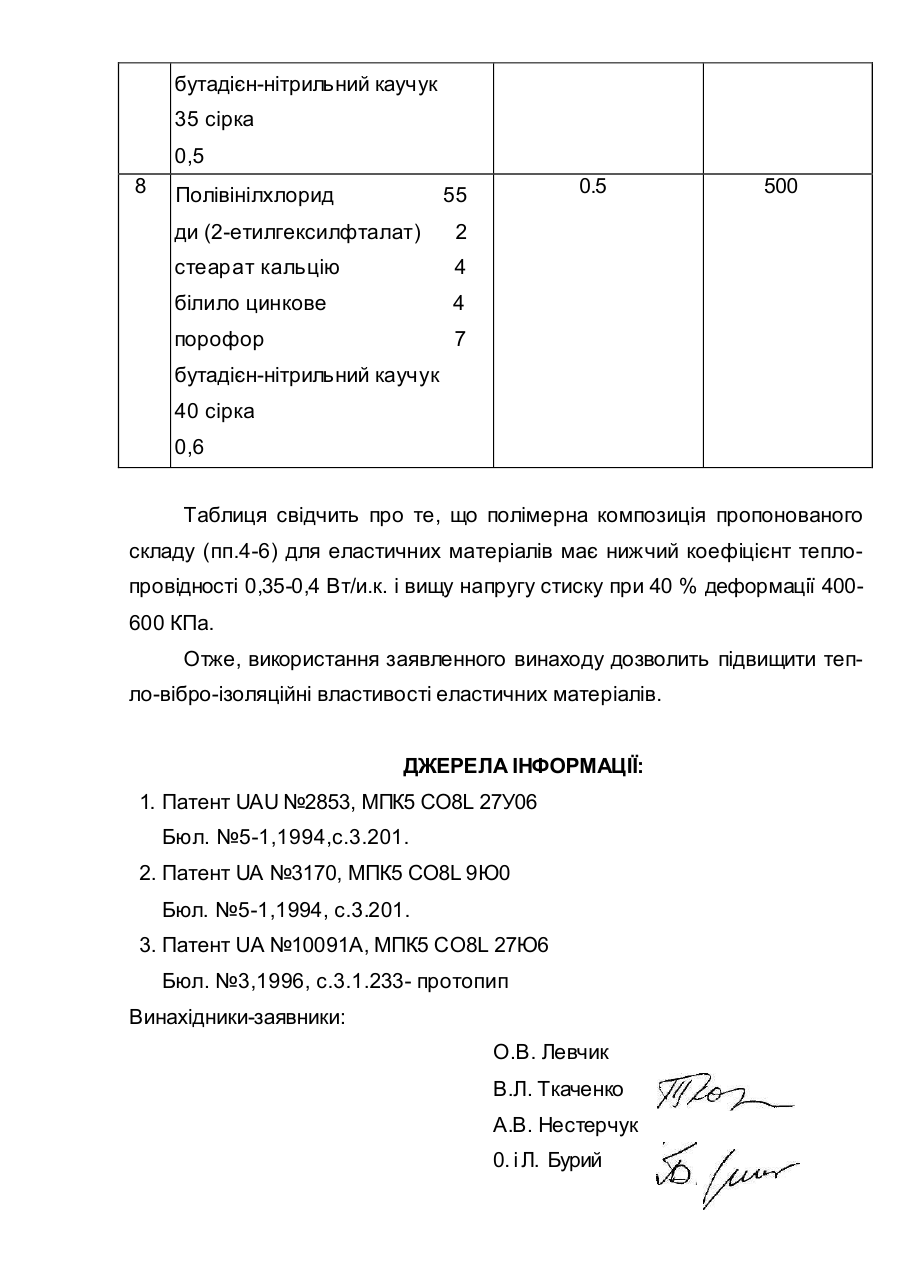

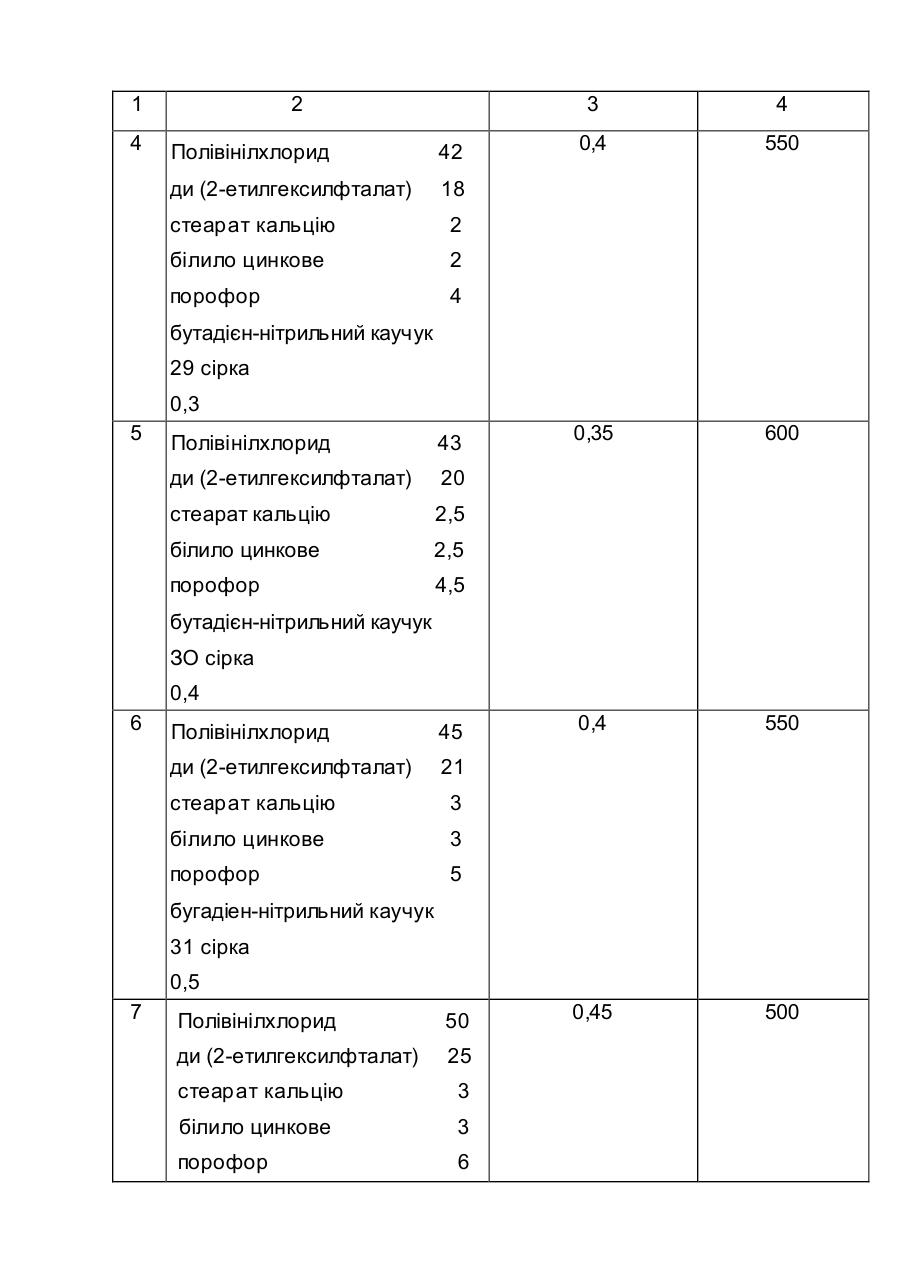

МПК CO8L 27/06 ПОЛІМЕРНА КОМПОЗИЦІЯ ЕЛАСТИЧНИХ МАТЕРІАЛІВ Винахід належить до галузі хімії, а саме до композицій високомолекулярних сполук і може бути використаний у виготовленні тепло- і віброізоляційних еластичних матеріалів. Відомі полімерні композиції для еластичних матеріалів, що містять полівінілхлорид, акрилонітрил, бутадієн-стирольний співполімер або каучук, диоктилфталат, стеаринову кислоту, стеарат кальцію, стеарат цинку або кальцію, меламін та інші полімери за умови різних співвідношень компонентів [1,2]. Недоліком цих композицій є ы низька еластичність. Найближчою за технічною сутністю і прийнятою за прототип є полімерна композиція для еластичних матеріалів, яка містить полівінілхлорид, бутадієн-нітрильний каучук, стеарат кальцію, білило цинкове, стеарат цинку, ди /2-етилгексилфталат/, гуанат Ф, сірку і бутадіеннітрильний каучук, наповнений полівінілхлоридом. Склад композиції прототипу такий, мас.ч.: полівінілхлорид бутадієн-нітрильний ги каучук, наповнений полівінілхлоридом 70-130 ди /2-етилгексилфталат/ 5-45 стеарат цинку 1-7 стеарат кальцію 1-7 1-7 білило цинкове гуанадФ 0,2-2 сірка 0,2-2 2 Недоліком композиції - прототипу є низькі тепло-віброізоляційні властивості, зумовлені високим коефіцієнтом теплопровідності і недостатньою еластичістю виготовлених матеріалів. Завданням винаходу є розробка такої полімерної композиції для еластичних матеріалів, яка за рахунок додавання до неї порофору і вибору оптимального складу компонентів забезпечувала 5 підвищення тепло- і віброізоляційних властивостей матеріалів. Поставлене завдання розв'язується тим, що полімерна композиція для еластичних матеріалів, що містить полівінілхлорид, ди 12 етилгексилфталат/, стеарат кальцію, білило цинкове, бутадіен-нітрильний каучук і сірку, відповідно до винаходу містить порофор за умови такого співвідношення полівінілхлорид ди /2-етилгексилфталат/ компонентів, мас, ч.: 42-45 18-21 стеарат кальцію 2-3 білило цинкове 2-3 порофор 4-5 бутадіен-нітрильний каучук 2&-31 сірка 0,3-0,5 Додавання до складу композиції порофору і вибір вказаного у формі винаходу співвідношення між компонентами, особливо співвідношення частин полівінілхлориду і ди (2-етилгексилфталату) і забеспечуе підвищення тепло-віброізоляційних властивостей матеріалів, які крім пластичності, мають достатньо жорстку основу. Для експерименталь ної перевірки заявленої сполуки було виготовлено вісім композицій інгредієнтів, три з яких показали оптимальні результати (див.таблицю). Яс бутадіен-нітрильний каучук був використаний каучук синтетичний бутадієн-нітрильний СКН-26. Композиція виготовлялась трьома етапами у такий спосіб: Желювання ПВХ композиції в змішувачі. В ПВХ композицію' входить: ПВХ, ДОФ, стеарат кальцію, білило цинкове. Приготування готової композиції в гумозмішувачі. До ПВХ композиції додається каучук, порофор, сірка. Формування композиційного матеріалу у вигляді прямокутних пластин здійснювалось у вулканізаційному пресі або екструдері. Зразки еластичних матеріалів у вигляді плоских прямокутних пластин випробувувались на тепло-вібростійкість за стандартною методикою. Результати випробування занесені в таблицю. Таблиця № Склад композиції, Коефіцієнт тепло Напруга стиску п/п співвідношення компонентів 2 провідності Вт/м.к. 3 при 40 % дефор. 4 1 1 2 Відомий (прототип) 0,6 Полівінілхлорид 20 ди (2-етилгексилфталат) 500 1 порофор 0,45 1 білило цинкове 450 10 стеарат кальцію 0,5 2 бугадієн-нітрильний каучук 20 сірка 0,1 3 Полівінілхлорид 35 ди (2-етилгексилфталат) 15 стеарат кальцію 2 білило цинкове 2 порофор 3 бутадієн-нітрипьний каучук 25 сірка 0,3 1 4 2 3 Полівінілхлорид 42 ди (2-етилгексилфталат) 4 0,4 550 0,35 600 0,4 550 0,45 500 18 стеарат кальцію 2 білило цинкове 2 порофор 4 бутадієн-нітрильний каучук 29 сірка 0,3 5 Полівінілхлорид 43 ди (2-етилгексилфталат) 20 стеарат кальцію 2,5 білило цинкове 2,5 порофор 4,5 бутадієн-нітрильний каучук ЗО сірка 0,4 6 Полівінілхлорид 45 ди (2-етилгексилфталат) 21 стеарат кальцію 3 білило цинкове 3 порофор 5 бугадіен-нітрильний каучук 31 сірка 0,5 7 Полівінілхлорид 50 ди (2-етилгексилфталат) 25 стеарат кальцію 3 білило цинкове 3 порофор 6 бутадієн-нітрильний каучук 35 сірка 0,5 8 Полівінілхлорид 0.5 55 ди (2-етилгексилфталат) 2 стеарат кальцію 4 білило цинкове 4 порофор 500 7 бутадієн-нітрильний каучук 40 сірка 0,6 Таблиця свідчить про те, що полімерна композиція пропонованого складу (пп.4-6) для еластичних матеріалів має нижчий коефіцієнт теплопровідності 0,35-0,4 Вт/и.к. і вищу напругу стиску при 40 % деформації 400600 КПа. Отже, використання заявленного винаходу дозволить підвищити тепло-вібро-ізоляційні властивості еластичних матеріалів. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент UAU №2853, МПК5 CO8L 27У06 Бюл. №5-1,1994,с.3.201. 2. Патент UA №3170, МПК5 CO8L 9Ю0 Бюл. №5-1,1994, с.3.201. 3. Патент UA №10091А, МПК5 CO8L 27Ю6 Бюл. №3,1996, с.3.1.233- протопип Винахідники-заявники: О.В. Левчик В.Л. Ткаченко А.В. Нестерчук 0. і Л. Бурий
