Насадка вогнева

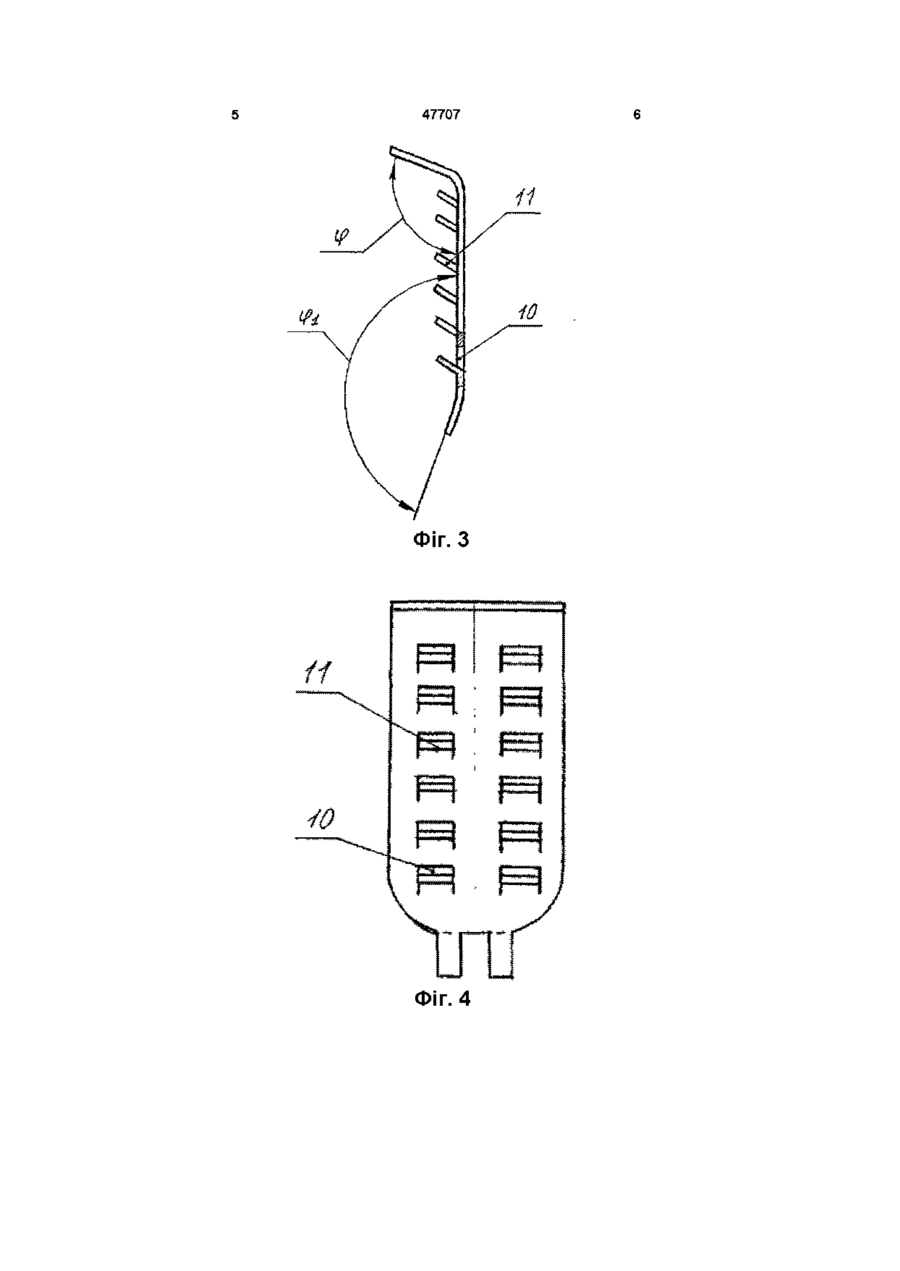

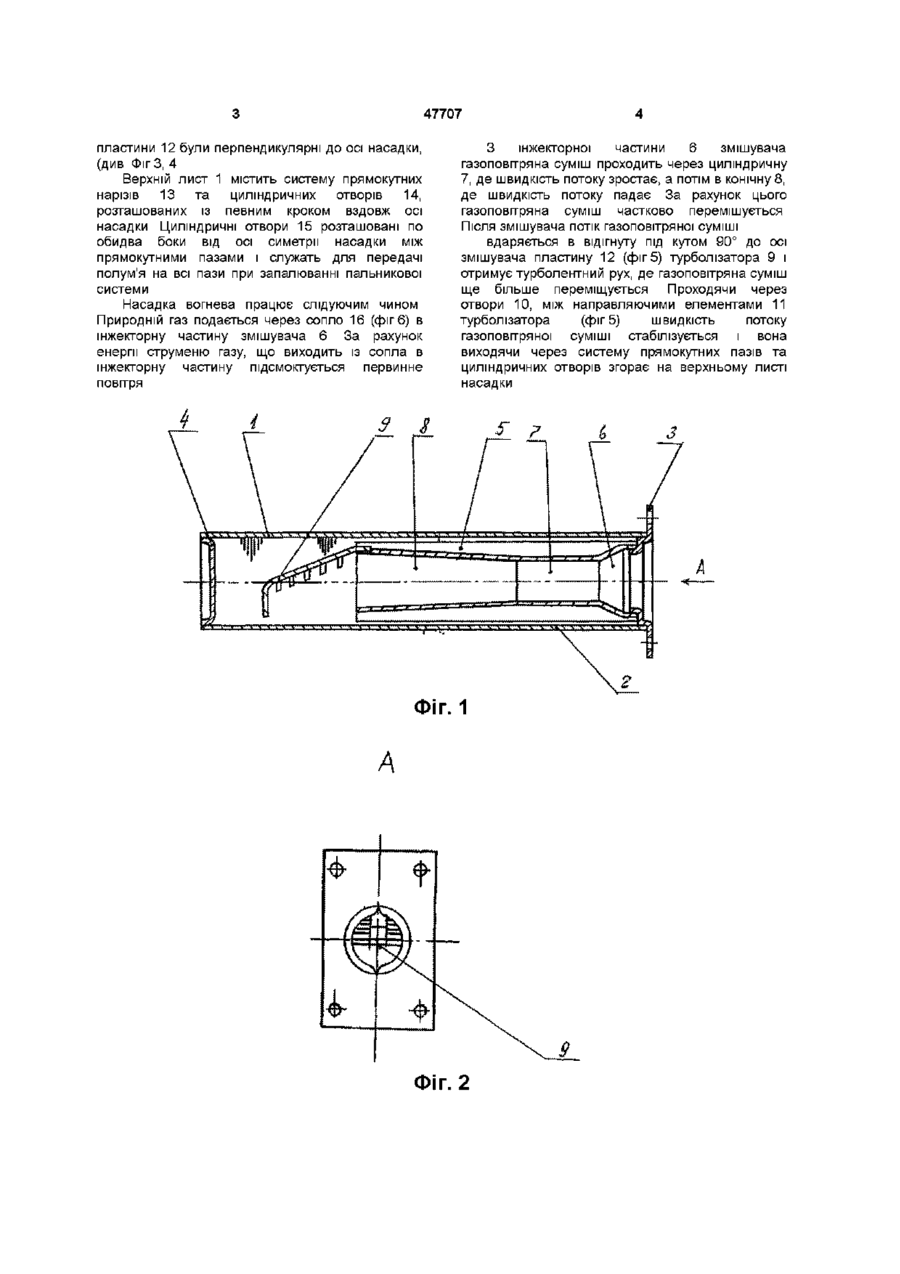

Насадка вогнева, що містить пустотілий змішувач та верхній лист із системою отворів, яка відрізняється тим, що змішувач виконаний з двох частин, з'єднаних між собою так, що вони утворюють фасонну трубу, до одного кінця якої під кутом до осі труби прикріплений турболізатор з отворами та напрямними елементами, а до другого - приєднувальний фланець, з'єднаний з корпусом насадки, який встановлений на одній осі з турболізатором так, що між останнім та корпусом забезпечується зазор, а на верхньому листі корпусу насадки виконана система циліндричних та прямокутних отворів, що періодично повторюються з певним кроком, причому прямокутні отвори розташовані перпендикулярно, а циліндричні паралельно до осі насадки Винахід відноситься до галузі енергетики і може бути використаний для підігріву теплоносія у водогрійних котлах Відома насадка вогнева, яка включає в себе корпус з привареним до нього верхнім листом з просвердленими у ньому отворами для виходу газоповітряної суміші та заглушку (див книгу И А Шур "Перевод отопительных котлов на газовое топливо», Л , Недра, 1973, с 60) Недоліками такої вогневої насадки є недостатнє змішування газоповітряної суміші газу та значна маса За прототип прийнято більш досконалу насадку вогневу, яка забезпечує краще змішування газоповітряної суміші і містить корпус, коліно, змішувач та газовий стабілізатор (див книгу И А Шур "Перевод отопительных котлов на газовое топливо», Л , Недра, 1973, с 81) Недоліками даної насадки, як і попередньої є недостатнє перемішування природного газу та повітря, яке б забезпечило повне згорання газоповітряної суміші та велика її маса В основу винаходу поставлено задачу вдосконалити ВІДОМІ конструкції насадок вогневих з метою забезпечення більш повного згорання газоповітряної суміші та зменшення їх маси Задача вирішена за рахунок виконання змішувача з двох формованих частин, з'єднаних між собою так, що вони утворюють фасонну трубу, до одного кінця якої прикріплений турболізатор з отворами та направляючими елементами, а до другого фланець, з'єднаний з корпусом насадки, причому вказаний корпус утворюється двома листами нижнім та верхнім з системою прямокутних та циліндричних отворів, що періодично повторюються з певним кроком На фіг 1 показана насадка вогнева в розрізі, на фіг 2 - вид по стрілці А на фіг 1, на фіг 3, 4 - сітка верхня (розгортка), на фіг 5-турболізатор, на фіг 6 - схема, що показує принцип роботи насадки в газовому пальнику Насадка вогнева складається з корпусу, утвореного верхнім 1 та нижнім 2 -листами, які з'єднані з приєднувальним фланцем 3 та заглушкою 4 До приєднувального фланця герметично прикріплений змішувач, який складається з двох симетричних пластин 5, з'єднаних між собою так, що відформовані на них поверхні утворюють фасонний отвір, який містить конічну інжекційну частину 6, циліндричну 7 та конічну 8, які забезпечують попереднє змішування природнього газу та повітря До КІНЦІВ змішувача протилежного від фланця прикріплений турболізатор 9, виконаний у вигляді зігнутої під кутами ф та ері пластини з отворами 10 та направляючими елементами 11 (фіг 5), причому вказані кути е та ері вибрані таким чином, щоб р направляючі елемент -М га відігнутий кінець (21)2001085492 (22) 01 0 8 2 0 0 1 (24)15 07 2002 47707 пластини 12 були перпендикулярні до осі насадки, (див Фіг 3, 4 Верхній лист 1 містить систему прямокутних нарізів 13 та циліндричних отворів 14, розташованих із певним кроком вздовж осі насадки Циліндричні отвори 15 розташовані по обидва боки від осі симетрії насадки між прямокутними пазами і служать для передачі полум'я на всі пази при запалюванні пальникової системи Насадка вогнева працює слідуючим чином Природній газ подається через сопло 16 (фіг 6) в інжекторну частину змішувача 6 За рахунок енергії струменю газу, що виходить із сопла в інжекторну частину підсмоктується первинне повітря З інжекторної частини 6 змішувача газоповітряна суміш проходить через циліндричну 7, де швидкість потоку зростає, а потім в конічну 8, де швидкість потоку падає За рахунок цього газоповітряна суміш частково перемішується Після змішувача потік газоповітряної суміші вдаряється в відігнуту під кутом 90° до осі змішувача пластину 12 (фіг 5) турболізатора 9 і отримує турболентний рух, де газоповітряна суміш ще більше переміщується Проходячи через отвори 10, між направляючими елементами 11 турболізатора (фіг 5) швидкість потоку газоповітряної суміші стабілізується і вона виходячи через систему прямокутних пазів та циліндричних отворів згорає на верхньому листі насадки Фіг. 1 д Фіг. 2 47707 11 Фіг. З Фіг. 4 47707 Фіг. 5 ФІГ. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
