Сигналізатор аварійних переміщень

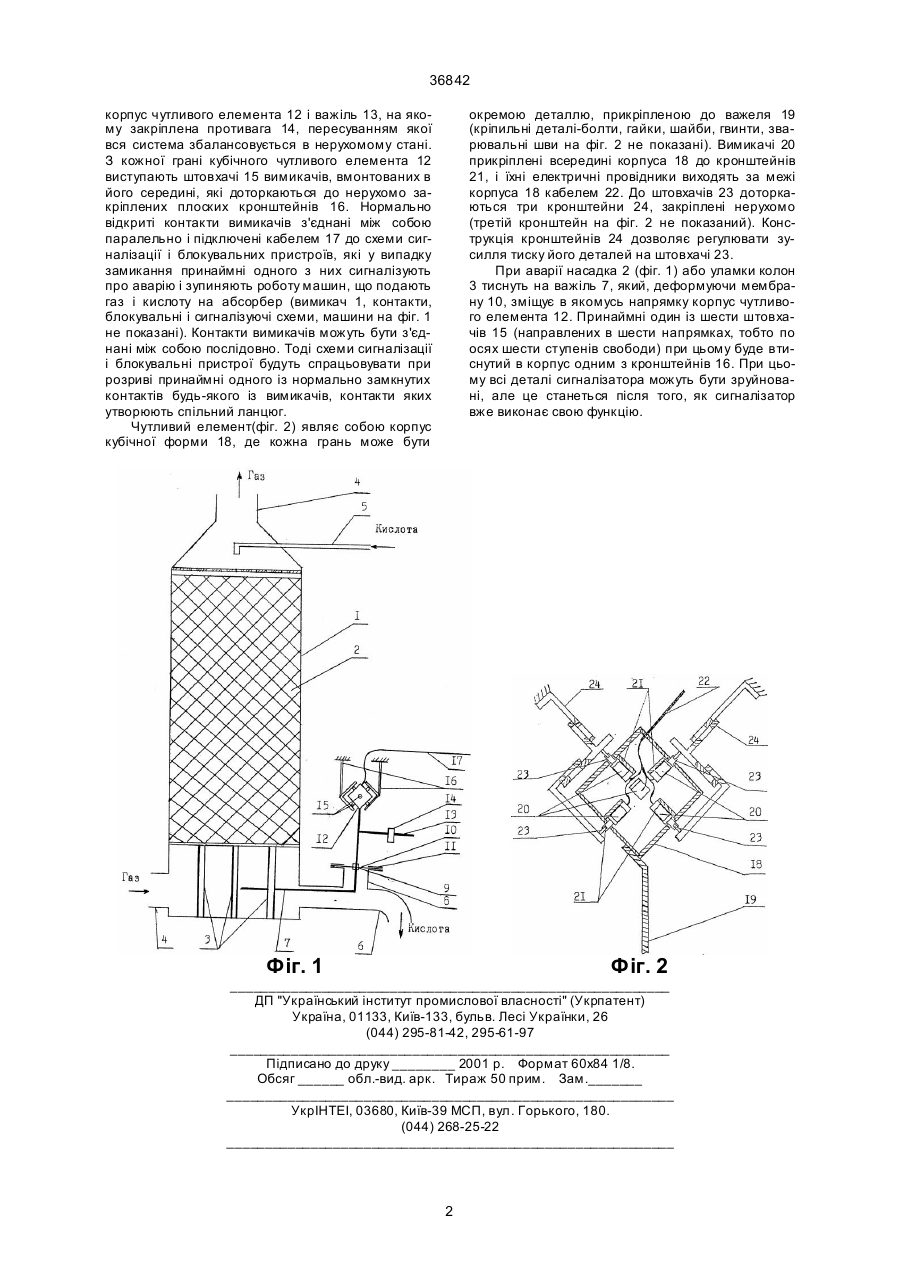

Сигналізатор аварійних приміщень, що складається з рухомого важеля, з’єднаного з чутливим 36842 корпус чутливого елемента 12 і важіль 13, на якому закріплена противага 14, пересуванням якої вся система збалансовується в нерухомому стані. З кожної грані кубічного чутливого елемента 12 виступають штовхачі 15 вимикачів, вмонтованих в його середині, які доторкаються до нерухомо закріплених плоских кронштейнів 16. Нормально відкриті контакти вимикачів з'єднані між собою паралельно і підключені кабелем 17 до схеми сигналізації і блокувальних пристроїв, які у випадку замикання принаймні одного з них сигналізують про аварію і зупиняють роботу машин, що подають газ і кислоту на абсорбер (вимикач 1, контакти, блокувальні і сигналізуючі схеми, машини на фіг. 1 не показані). Контакти вимикачів можуть бути з'єднані між собою послідовно. Тоді схеми сигналізації і блокувальні пристрої будуть спрацьовувати при розриві принаймні одного із нормально замкнутих контактів будь-якого із вимикачів, контакти яких утворюють спільний ланцюг. Чутливий елемент(фіг. 2) являє собою корпус кубічної форми 18, де кожна грань може бути окремою деталлю, прикріпленою до важеля 19 (кріпильні деталі-болти, гайки, шайби, гвинти, зварювальні шви на фіг. 2 не показані). Вимикачі 20 прикріплені всередині корпуса 18 до кронштейнів 21, і їхні електричні провідники виходять за межі корпуса 18 кабелем 22. До штовхачів 23 доторкаються три кронштейни 24, закріплені нерухомо (третій кронштейн на фіг. 2 не показаний). Конструкція кронштейнів 24 дозволяє регулювати зусилля тиску його деталей на штовхачі 23. При аварії насадка 2 (фіг. 1) або уламки колон 3 тиснуть на важіль 7, який, деформуючи мембрану 10, зміщує в якомусь напрямку корпус чутливого елемента 12. Принаймні один із шести штовхачів 15 (направлених в шести напрямках, тобто по осях шести ступенів свободи) при цьому буде втиснутий в корпус одним з кронштейнів 16. При цьому всі деталі сигналізатора можуть бути зруйновані, але це станеться після того, як сигналізатор вже виконає свою функцію. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ___________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
