Ротор гідророзбивача

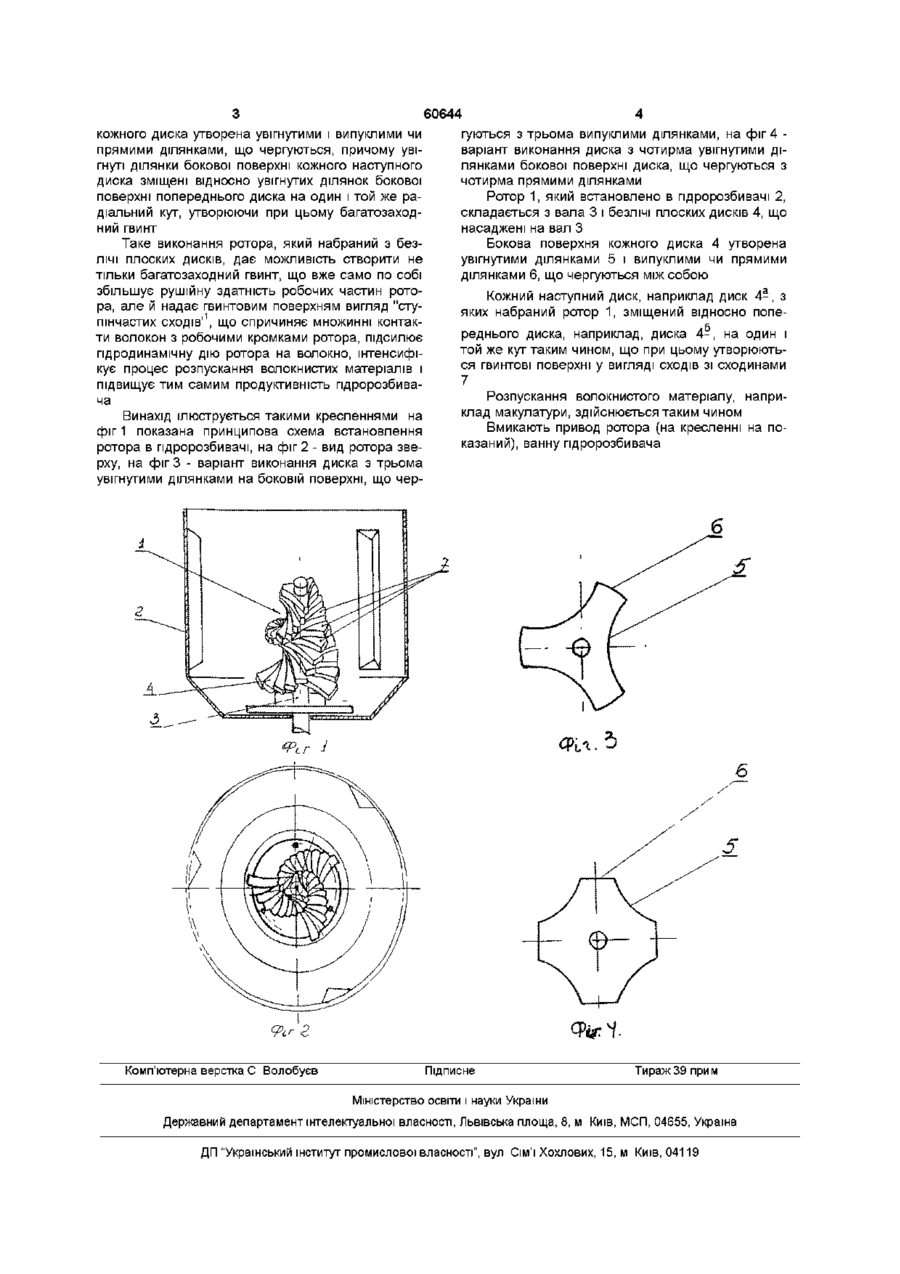

Ротор пдророзбивача для розпускання волокнистих матеріалів, який виконано у вигляді конуса, і що складається з вала й встановлених на валу дисків, які утворюють гвинтову поверхню, який відрізняється тим, що ротор набраний із безлічі ідентичних за формою плоских дисків, бокова поверхня яких утворена увігнутими та випуклими чи прямими ділянками, що чергуються, при цьому увігнуті ділянки кожного наступного диска зміщені на один і той же радіальний кут відносно увігнутих ділянок попереднього диска, утворюючи багатозаходний гвинт Винахід відноситься до пристроїв для розпускання волокнистих матеріалів, зокрема макулатури, та може бути використаний в целюлознопаперовій, ХІМІЧНІЙ та інших галузях промисловості Предметом винаходу є конструкція ротора пдророзбивача Відомий ротор пдророзбивача, який складається з лопатевого колеса І вертикально встановленого диска, що служить для транспортування волокнистого матеріалу до лопатевого колеса (заявка ФРН № 3743247, оп 29 06 89, кл МКВ Д 21 В 1/34) Така конструкція має цілий ряд недоліків, а саме високу енергоємність, складну конструкцію, невисоку продуктивність, особливо, якщо мова йде про розпускання вологостійкої макулатури Відомий ротор пдророзбивача, який виконано у вигляді прямого конуса, що наділений транспортуючими лопатями у вигляді спіралі, які одночасно виконують і функцію розпускання волокнистого матеріалу (патент ФРН № 3027044, оп 16 12 82, кл МКВ Д 21 В 1/34) Недолік ротора, що захищений цим патентом, полягає в низькій ефективності гідродинамічної дії кромок лопатей на волокнистий матеріал, оскільки лопаті в основному виконують функцію транспортування волокна до днища пдророзбивача, а розпускання здійснюється, головним чином, за рахунок перемішування Найбільш близьким до винаходу, що пропону ється, є ротор пдророзбивача, який захищений Європейським патентом № 0124431, оп 07 11 84, кл МКВ Д21 В 1/34, що обраний нами як прототип Ротор за прототипом виконаний у вигляді конуса і складається з вала і встановлених на валу спіральних дисків, що утворюють гвинтову поверхню Для інтенсифікації процесу розпускання макулатури на валу, в його нижній частині, встановлена лопать Недолік ротора пдророзбивача за прототипом полягає, насамперед, у відносно низькій інтенсивності розпускання макулатури, особливо вологостійкої, частка якої постійно зростає Малоефективна робота ротора пояснюється недостатньою КІЛЬКІСТЮ контактів волокна з кромками лопатей ротора Процес розпускання волокна йде, головним чином, за рахунок гідродинамічного перемішування Задача цього винаходу полягає в підвищенні продуктивності процесу розпускання волокнистого матеріалу в пдророзбивача за рахунок змінювання конструкції ротора, що дозволяє інтенсифікувати гідродинаміку розпускання шляхом збільшення числа "зіткнень" волокон з робочими кромками ротора Поставлена задача вирішується завдяки тому, що відомий ротор, який виконаний у вигляді конуса і складається з вала та встановлених на валу дисків, що утворюють гвинтову поверхню, у ВІДПОВІДНОСТІ з цим винаходом, набраний з безлічі ідентичних за формою плоских дисків Бокова поверхня (О о (О 60644 кожного диска утворена увігнутими і випуклими чи прямими ділянками, що чергуються, причому увігнуті ділянки бокової поверхні кожного наступного диска зміщені відносно увігнутих ділянок бокової поверхні попереднього диска на один і той же радіальний кут, утворюючи при цьому багатозаходний гвинт Таке виконання ротора, який набраний з безлічі плоских дисків, дає можливість створити не тільки багатозаходний гвинт, що вже само по собі збільшує рушійну здатність робочих частин ротора, але й надає гвинтовим поверхням вигляд "сту1 пінчастих сходів' , ЩО спричиняє множинні контакти волокон з робочими кромками ротора, підсилює гідродинамічну дію ротора на волокно, інтенсифікує процес розпускання волокнистих матеріалів і підвищує тим самим продуктивність пдророзбивача Винахід ілюструється такими кресленнями на фіг 1 показана принципова схема встановлення ротора в гідророзбивачі, на фіг 2 - вид ротора зверху, на фіг 3 - варіант виконання диска з трьома увігнутими ділянками на боковій поверхні, що чер Комп'ютерна верстка С Волобуєв гуються з трьома випуклими ділянками, на фіг 4 варіант виконання диска з чотирма увігнутими ділянками бокової поверхні диска, що чергуються з чотирма прямими ділянками Ротор 1, який встановлено в гідророзбивачі 2, складається з вала 3 і безлічі плоских дисків 4, що насаджені на вал З Бокова поверхня кожного диска 4 утворена увігнутими ділянками 5 і випуклими чи прямими ділянками 6, що чергуються між собою Кожний наступний диск, наприклад диск 4-, з яких набраний ротор 1, зміщений відносно попереднього диска, наприклад, диска 4-, на один і той же кут таким чином, що при цьому утворюються гвинтові поверхні у вигляді сходів зі сходинами 7 Розпускання волокнистого матеріалу, наприклад макулатури, здійснюється таким чином Вмикають привод ротора (на кресленні на показаний), ванну пдророзбивача Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
