Запобіжна фрикційна муфта

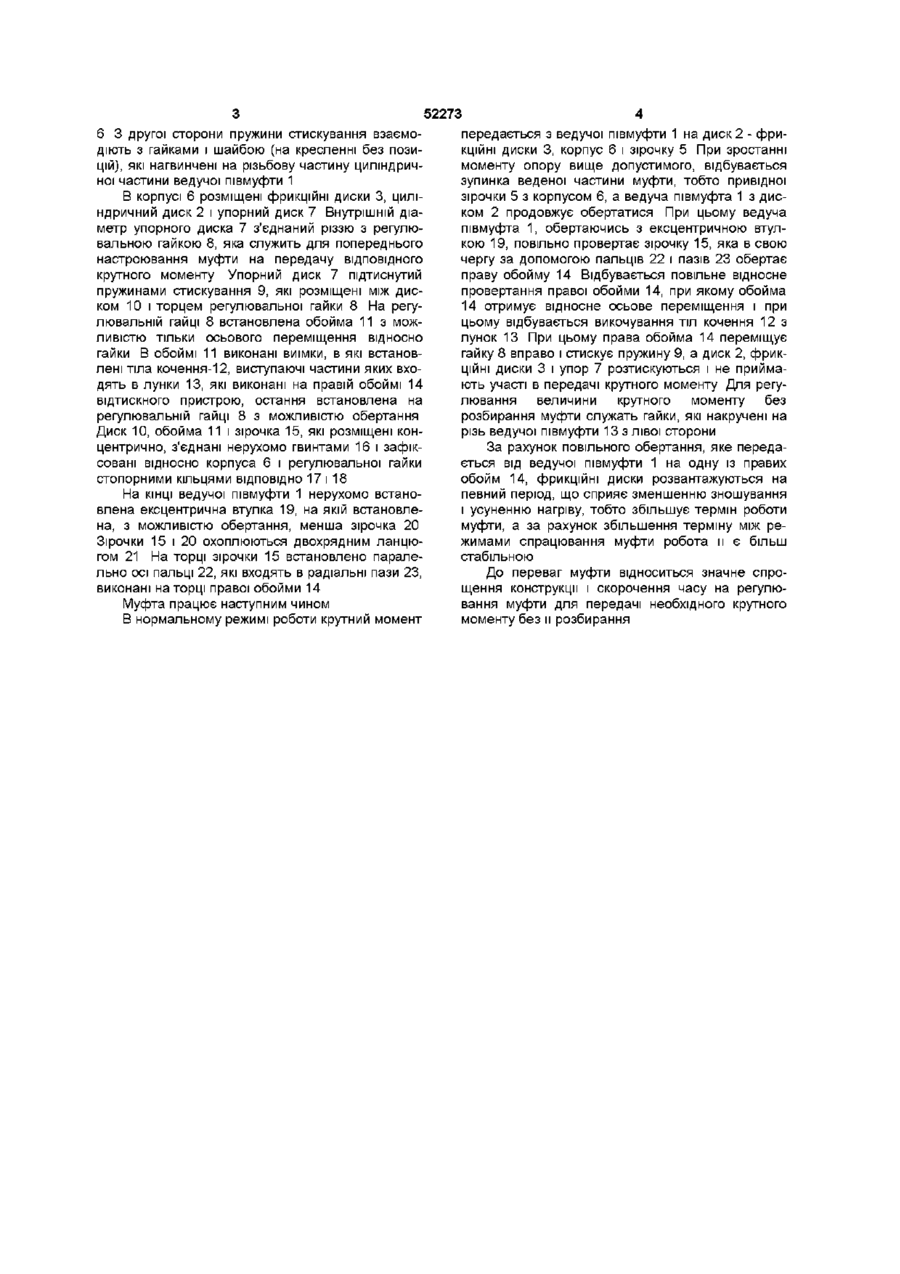

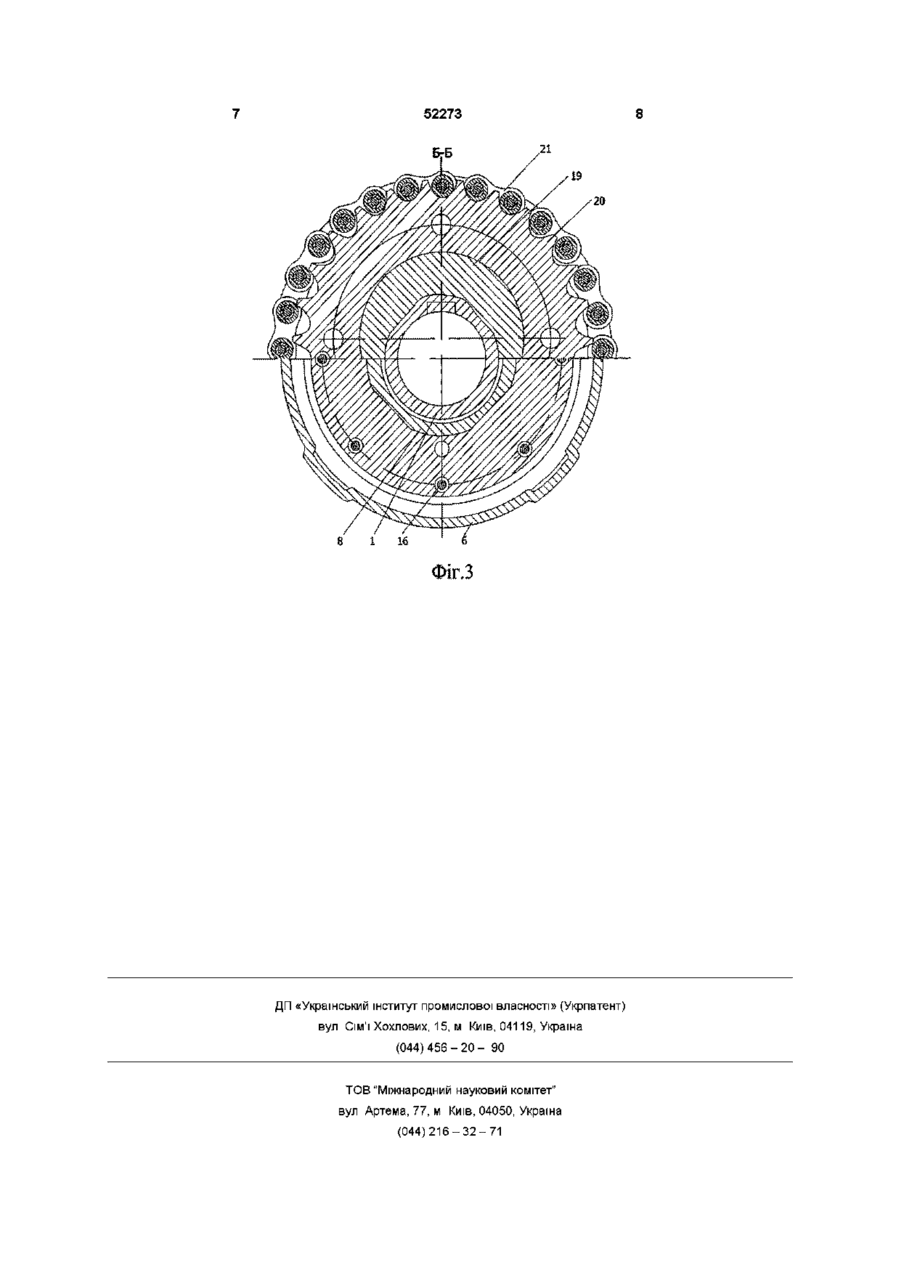

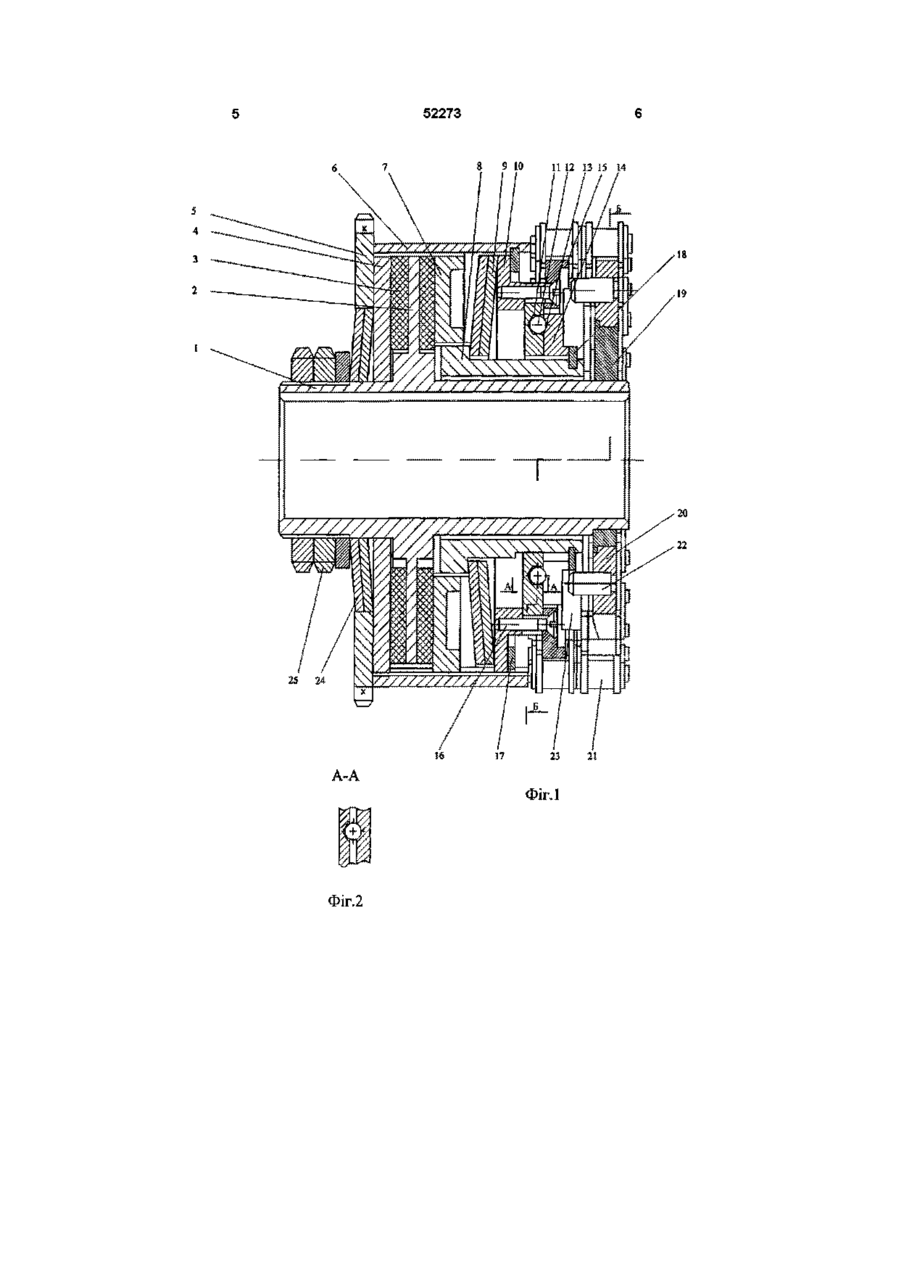

Запобіжна фрикційна муфта, яка виконана у вигляді ведучої і веденої півмуфт, які з'єднані підпружиненими фрикційними дисками, упорного диска, тіл кочення, встановлених у виїмках обойм, і ексцентричної втулки, встановленої з можливістю обертання на ведучій півмуфті і виконаної у ви Винахід відноситься до машинобудування і може мати широке використання в машинах і механізмах для захисту від перевантаження Відома запобіжна муфта, яка виконана у вигляді ведучої і веденої півмуфт, які з'єднані підпружиненими фрикційними дисками, упорного диска, тіл кочення, встановлених у виїмках обойм і ексцентричної втулки з можливістю обертання на ведучій півмуфті і, виконаної у вигляді привідної зірочки з пальцями і ланцюгом, який закріплений на веденій півмуфті і зв'язаний з правою обоймою за допомогою пальців (АС №912967 СРСР, Бюл №10, 1982) Основний недолік муфти - складність регулювання величини крутного моменту, який передає муфта Для проведення регулювання необхідно розібрати планетарний і стабілізуючі пристрої, провести регулювання, а після цього зібрати муфту Мета винаходу - створення запобіжної фрикційної муфти зі спрощеним механізмом регулювання крутного моменту Поставлена мета винаходу реалізується шляхом виконання запобіжної фрикційної муфти, яка виконана у вигляді ведучої і веденої півмуфт, які з'єднані підпружиненими фрикційними дисками і упорного диска, тіл кочення, встановлених у виїмках обойм і ексцентричної втулки з можливістю обертання на ведучій півмуфті і, виконаної у вигляді привідної зірочки з пальцями і ланцюгом, гляді привідної зірочки з пальцями і ланцюгом, який закріплений на веденій півмуфті і зв'язаний з правою обоймою за допомогою пальців, яка відрізняється тим, що на ЛІВІЙ циліндричній час тині ведучої півмуфти встановлено притискний диск із ЗОВНІШНІМ діаметром, рівним зовнішньому діаметру фрикційних дисків, який одним торцем є у взаємодії з фрикційним диском, а іншим торцем є у взаємодії з пружинами стискування, які вільно встановлені в отворі привідної зірочки і підтиснуті пружинами, які нагвинчені на нарізну частину циліндричної частини ведучої півмуфти який закріплений на веденій півмуфті і зв'язаний з правою обоймою за допомогою пальців, причому на ЛІВІЙ циліндричній частині ведучої півмуфти встановлено притискний диск із ЗОВНІШНІМ діаметром рівним зовнішньому діаметру фрикційних дисків, який одним торцем є у взаємодії з фрикційним диском, а з другої сторони є у взаємодії з пружинами стискування, які вільно встановлені в отворі привідної зірочки і підтиснуті пружинами, які нагвинчені на різьбову частину циліндричної частини ведучої півмуфти Запобіжна фрикційна муфта зображена на фіг 1, фіг 2 - січення за А - А на фіг 1, фіг 3 - січення за Б - Б на фіг 1 Запобіжна фрикційна муфта складається з ведучої півмуфти 1, виконаної у вигляді пустотілої втулки з внутрішнім шліцьовим отвором Циліндрична частина виконана у вигляді циліндричного диска 2, який виконаний заодно з тілом ведучої півмуфти 1 3 двох сторін цей диск є у взаємодії з підпружиненими фрикційними дисками 3 і вони стискуються за допомогою притискного диска 4, ЗОВНІШНІЙ діаметр якого є рівним зовнішньому діаметру фрикційних дисків З З другої сторони притискний диск 4 є у взаємодії з пружинами стискування (на кресленні без позицій), які своїми внутрішніми діаметрами встановлені на циліндричну частину ведучої півмуфти 1, а ЗОВНІШНІ ВІЛЬНО входять в наскрізний внутрішній отвір приводної зірочки 5 Остання жорстко прикріплена до корпуса CO Ю 52273 6 3 другої сторони пружини стискування взаємодіють з гайками і шайбою (на кресленні без позицій), які нагвинчені на різьбову частину циліндричної частини ведучої півмуфти 1 В корпусі 6 розміщені фрикційні диски 3, циліндричний диск 2 і упорний диск 7 Внутрішній діаметр упорного диска 7 з'єднаний різзю з регулювальною гайкою 8, яка служить для попереднього настроювання муфти на передачу ВІДПОВІДНОГО крутного моменту Упорний диск 7 підтиснутий пружинами стискування 9, які розміщені між диском 10 і торцем регулювальної гайки 8 На регулювальній гайці 8 встановлена обойма 11 з можливістю тільки осьового переміщення відносно гайки В обоймі 11 виконані виїмки, в які встановлені тіла кочення-12, виступаючі частини яких входять в лунки 13, які виконані на правій обоймі 14 відтискного пристрою, остання встановлена на регулювальній гайці 8 з можливістю обертання Диск 10, обойма 11 і зірочка 15, які розміщені концентрично, з'єднані нерухомо гвинтами 16 і зафіксовані відносно корпуса 6 ірегулювальної гайки стопорними кільцями ВІДПОВІДНО 17 і 18 На КІНЦІ ведучої півмуфти 1 нерухомо встановлена ексцентрична втулка 19, на якій встановлена, з можливістю обертання, менша зірочка 20 Зірочки 15 і 20 охоплюються двохрядним ланцюгом 21 На торці зірочки 15 встановлено паралельно осі пальці 22, які входять в радіальні пази 23, виконані на торці правої обойми 14 Муфта працює наступним чином В нормальному режимі роботи крутний момент передається з ведучої півмуфти 1 на диск 2 - фрикційні диски 3, корпус 6 і зірочку 5 При зростанні моменту опору вище допустимого, відбувається зупинка веденої частини муфти, тобто привідної зірочки 5 з корпусом 6, а ведуча півмуфта 1 з диском 2 продовжує обертатися При цьому ведуча півмуфта 1, обертаючись з ексцентричною втулкою 19, повільно провертає зірочку 15, яка в свою чергу за допомогою пальців 22 і пазів 23 обертає праву обойму 14 Відбувається повільне відносне провертання правої обойми 14, при якому обойма 14 отримує відносне осьове переміщення і при цьому відбувається викочування тіл кочення 12 з лунок 13 При цьому права обойма 14 переміщує гайку 8 вправо і стискує пружину 9, а диск 2, фрикційні диски 3 і упор 7 розтискуються і не приймають участі в передачі крутного моменту Для регулювання величини крутного моменту без розбирання муфти служать гайки, які накручені на різь ведучої півмуфти 13 з лівої сторони За рахунок повільного обертання, яке передається від ведучої півмуфти 1 на одну із правих обойм 14, фрикційні диски розвантажуються на певний період, що сприяє зменшенню зношування і усуненню нагріву, тобто збільшує термін роботи муфти, а за рахунок збільшення терміну між режимами спрацювання муфти робота и є більш стабільною До переваг муфти відноситься значне спрощення конструкції і скорочення часу на регулювання муфти для передачі необхідного крутного моменту без и розбирання 52273 б 25 9 10 7 П 12 13 15 14 24 16 17 23 А-А ФЇГ.1 Фіг.2 21 І9 20 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
