З’єднувач трансформаторних ящиків і муфт
Номер патенту: 1568
Опубліковано: 15.01.2003
Автори: Фойгель Веніамін Абрамович, Горохова Ніна Григорівна, Шаповалов Сергій Федорович, Руббен Микола Антонович
Формула / Реферат
З'єднувач для електричного з'єднання апаратури трансформаторних ящиків і муфт із рейками, що складається з сталевого каната, штепселя і контактного болта, який відрізняється тим, що містить сталевий канат, одним кінцем з'єднаний зварюванням з штепселем, другим кінцем встановлений в отвір контактного болта та закріплений клином, привареним до головки контактного болта.
Текст

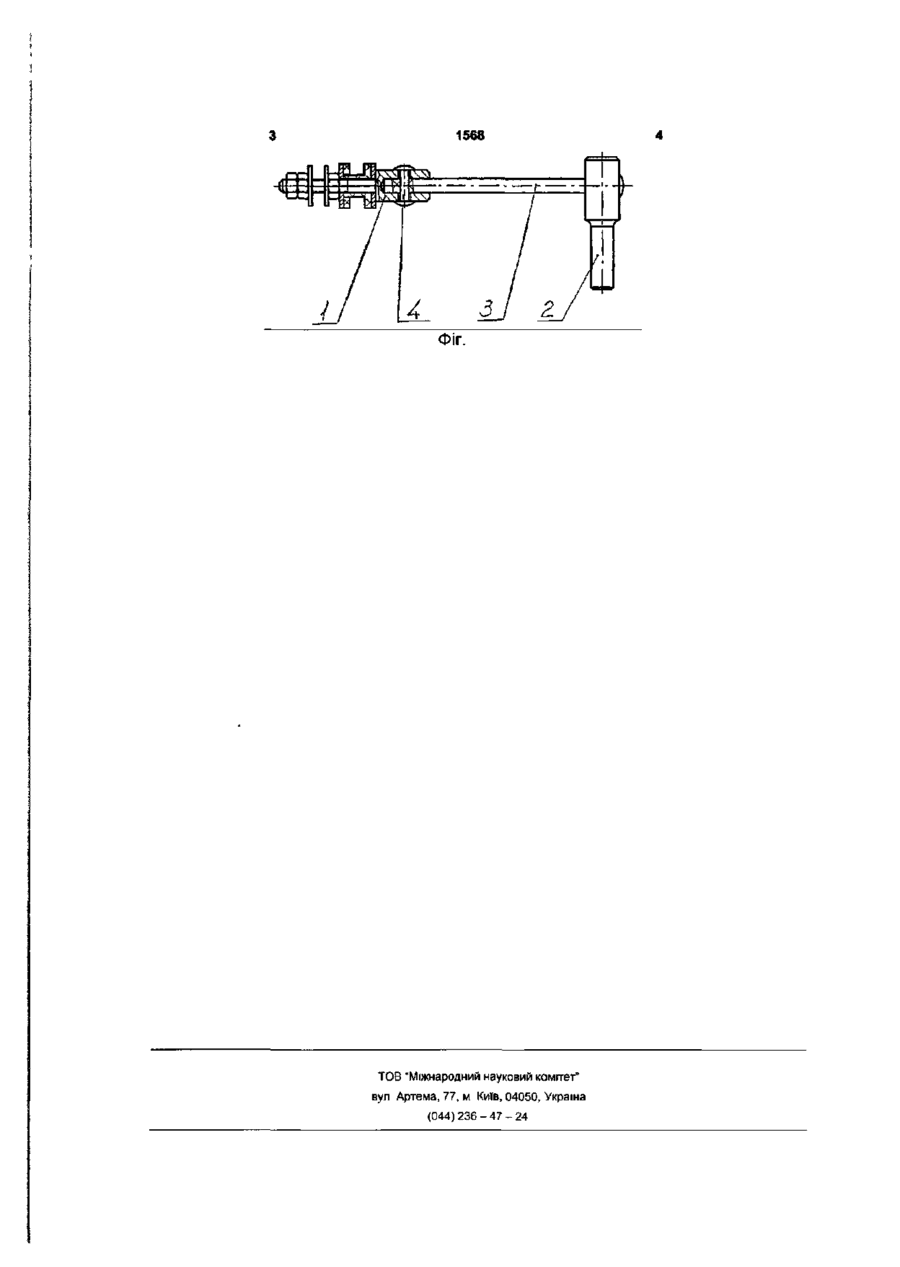

З'єднувач для електричного з'єднання апаратури трансформаторних ящиків і муфт із рейками, що складається з сталевого каната, штепселя і контактного болта, який відрізняється тим, що містить сталевий канат, одним кінцем з'єднаний зварюванням з штепселем, другим кінцем встановлений в отвір контактного болта та закріплений клином, привареним до головки контактного болта З'єднувач трансформаторних ящиків і муфт призначений для електричного з'єднання апаратури, встановленої в трансформаторному ящику з рейками ВІДОМІ конструкції з'єднувачів трансформаторних ящиків для електричного з'єднання апаратури, встановленої в трансформаторному ящику з рейками, які мають сталевий гнучкий трос, штепсель і контактний болт Серед них описані в технічній літературі "Монтаж устройств железнодорожной автоматики и телемеханики" автори Є Е Асе, А Я Гончаров, В В Паличев, видання друге перероблене і доповнене, Москва, "Транспорт" 1988 р Аналогом з'єднувача трансформаторних ящиків і муфт є пристрій, описаний у вищевказаній технічній літературі, він містить штепсель, контактний болт і сталевий гнучкий трос, одним кінцем з'єднаний зварюванням з штепселем, а іншим через циліндричний отвір у ГОЛІВЦІ контактного болта приварений до контактного болта Основним недоліком такої конструкції є - ненадійне з'єднання струмонесучих елементів; гнучкого троса і контактного болта В основу корисної моделі поставлено завдання підвищення надійності з'єднання струмонесучих елементів, гнучкого троса (канату) з контактним болтом Технічний результат досягається за рахунок застосування клину який одночасно кріпить та розклинює сталевий канат, з наступним приварюванням клину до голівки контактного болта Перелік фігур Фіг - загальний вид з'єднувача трансформаторних ящиків і муфт З'єднувач трансформаторних ящиків і муфт складається з контактного болта 1, штепселя 2; сталевого канату 3, клина 4 Один кінець сталевого канату 3 вставлений в отвір штепселя 2 і приварений до нього, другий кінець канату закріплений в отворі голівки контактного болта 1 клином 4, який приварений до болта Досягнення поставленої задачі підтверджено випробуванням з'єднувачів з додатком зусиллям ЮОкгс і витримкою під навантаженням протягом п'яти хвилин З'єднувач кріпиться штепселем до рейки, а контактним болтом під'єднується до трансформаторного ящика або муфти З'єднувач трансформаторних ящиків і муфт виготовляється ДП "Вінницатрансприлад" і має промислове застосування на залізницях України 00 (О 1568 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Автори англійськоюFoyhel Veniamin Abramovych, Shapovalov Serhii Fedorovych, Gorokhova Nina Hryhorivna, Rubben Mykola Antonovych
Автори російськоюФойгель Вениамин Абрамович, Шаповалов Сергей Федорович, Горохова Нина Григорьевна, Руббен Николай Антонович
МПК / Мітки
МПК: H01R 11/00, H01R 24/00
Мітки: ящиків, трансформаторних, муфт, з'єднувач
