Колесо відцентрового вентилятора

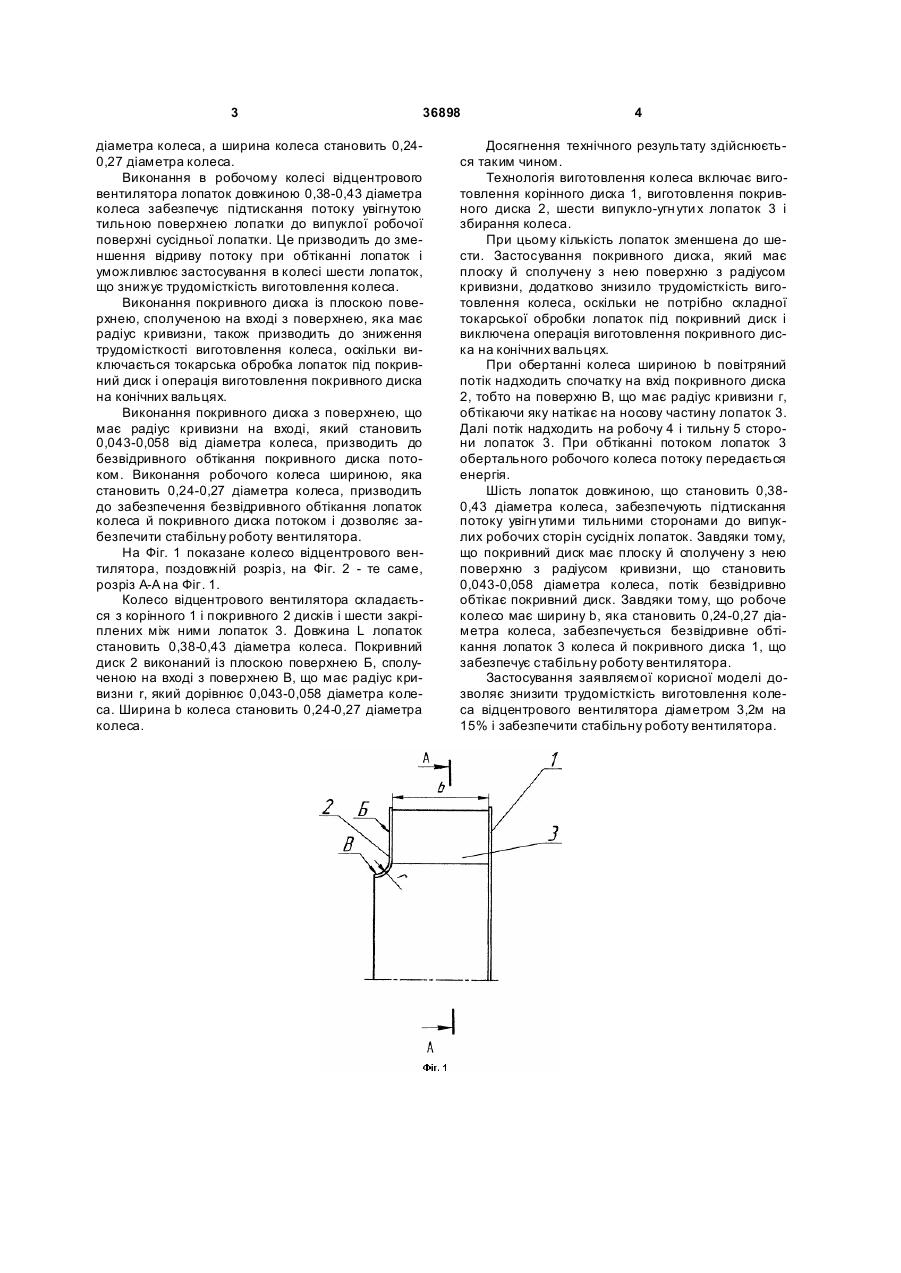

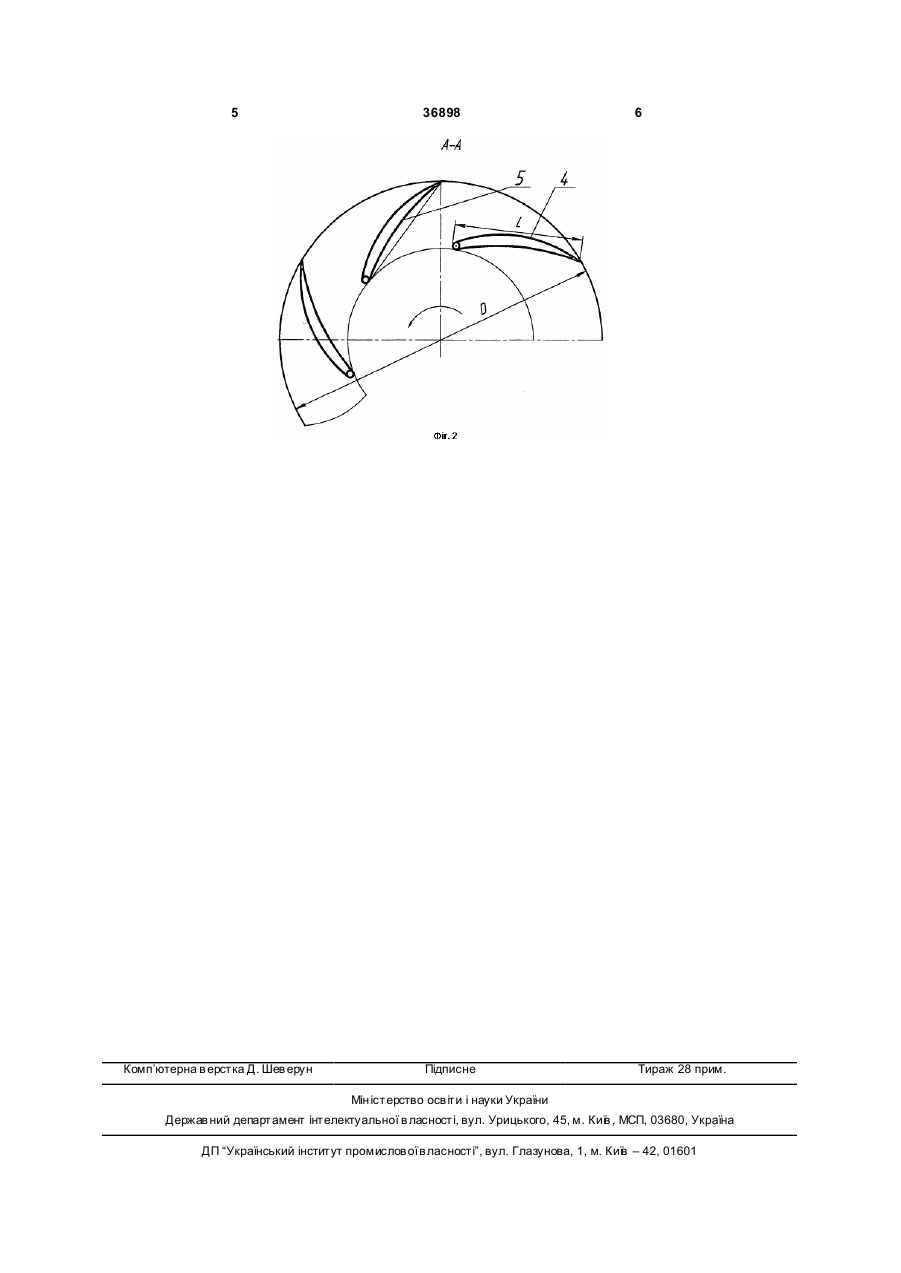

Колесо відцентрового вентилятора, що містить корінний і покривний диски і розміщені між ними випукло-угнуті лопатки, яке відрізняється тим, що кількість лопаток дорівнює шести, довжина лопаток становить 0,38-0,43 діаметра колеса, покривний диск виконаний із плоскою поверхнею, сполученою на вході з поверхнею, яка має радіус кривизни, що дорівнює 0,043-0,058 діаметра колеса, а ширина колеса становить 0,24-0,27 діаметра колеса. (19) (21) u200807219 (22) 26.05.2008 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) ВАСИЛЬЄВ ЮРІЙ ВАЛЕРІЙОВИЧ, U A, МІЗІН ВАДИ М ОЛЕКСАНДРОВИЧ, U A, ЛЕЛЕКА ВАЛЕНТИНА ВІТАЛІЇВН А, U A, ЛАДІК ВАЛЕРІЙ ГРИГОРОВИЧ, UA, КОСТЕНКО ВОЛОДИ МИР АНАТОЛІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 36898 діаметра колеса, а ширина колеса становить 0,240,27 діаметра колеса. Виконання в робочому колесі відцентрового вентилятора лопаток довжиною 0,38-0,43 діаметра колеса забезпечує підтискання потоку увігнутою тильною поверхнею лопатки до випуклої робочої поверхні сусідньої лопатки. Це призводить до зменшення відриву потоку при обтіканні лопаток і уможливлює застосування в колесі шести лопаток, що знижує трудомісткість виготовлення колеса. Виконання покривного диска із плоскою поверхнею, сполученою на вході з поверхнею, яка має радіус кривизни, також призводить до зниження трудомісткості виготовлення колеса, оскільки виключається токарська обробка лопаток під покривний диск і операція виготовлення покривного диска на конічних вальцях. Виконання покривного диска з поверхнею, що має радіус кривизни на вході, який становить 0,043-0,058 від діаметра колеса, призводить до безвідривного обтікання покривного диска потоком. Виконання робочого колеса шириною, яка становить 0,24-0,27 діаметра колеса, призводить до забезпечення безвідривного обтікання лопаток колеса й покривного диска потоком і дозволяє забезпечити стабільну роботу вентилятора. На Фіг. 1 показане колесо відцентрового вентилятора, поздовжній розріз, на Фіг. 2 - те саме, розріз А-А на Фіг. 1. Колесо відцентрового вентилятора складається з корінного 1 і покривного 2 дисків і шести закріплених між ними лопаток 3. Довжина L лопаток становить 0,38-0,43 діаметра колеса. Покривний диск 2 виконаний із плоскою поверхнею Б, сполученою на вході з поверхнею В, що має радіус кривизни r, який дорівнює 0,043-0,058 діаметра колеса. Ширина b колеса становить 0,24-0,27 діаметра колеса. 4 Досягнення технічного результату здійснюється таким чином. Технологія виготовлення колеса включає виготовлення корінного диска 1, виготовлення покривного диска 2, шести випукло-угн ути х лопаток 3 і збирання колеса. При цьому кількість лопаток зменшена до шести. Застосування покривного диска, який має плоску й сполучену з нею поверхню з радіусом кривизни, додатково знизило трудомісткість виготовлення колеса, оскільки не потрібно складної токарської обробки лопаток під покривний диск і виключена операція виготовлення покривного диска на конічних вальцях. При обертанні колеса шириною b повітряний потік надходить спочатку на вхід покривного диска 2, тобто на поверхню В, що має радіус кривизни г, обтікаючи яку натікає на носову частину лопаток 3. Далі потік надходить на робочу 4 і тильну 5 сторони лопаток 3. При обтіканні потоком лопаток 3 обертального робочого колеса потоку передається енергія. Шість лопаток довжиною, що становить 0,380,43 діаметра колеса, забезпечують підтискання потоку увігн утими тильними сторонами до випуклих робочих сторін сусідніх лопаток. Завдяки тому, що покривний диск має плоску й сполучену з нею поверхню з радіусом кривизни, що становить 0,043-0,058 діаметра колеса, потік безвідривно обтікає покривний диск. Завдяки тому, що робоче колесо має ширину b, яка становить 0,24-0,27 діаметра колеса, забезпечується безвідривне обтікання лопаток 3 колеса й покривного диска 1, що забезпечує стабільну роботу вентилятора. Застосування заявляємої корисної моделі дозволяє знизити трудомісткість виготовлення колеса відцентрового вентилятора діаметром 3,2м на 15% і забезпечити стабільну роботу вентилятора. 5 Комп’ютерна в ерстка Д. Шев ерун 36898 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
