Муфта ковзання

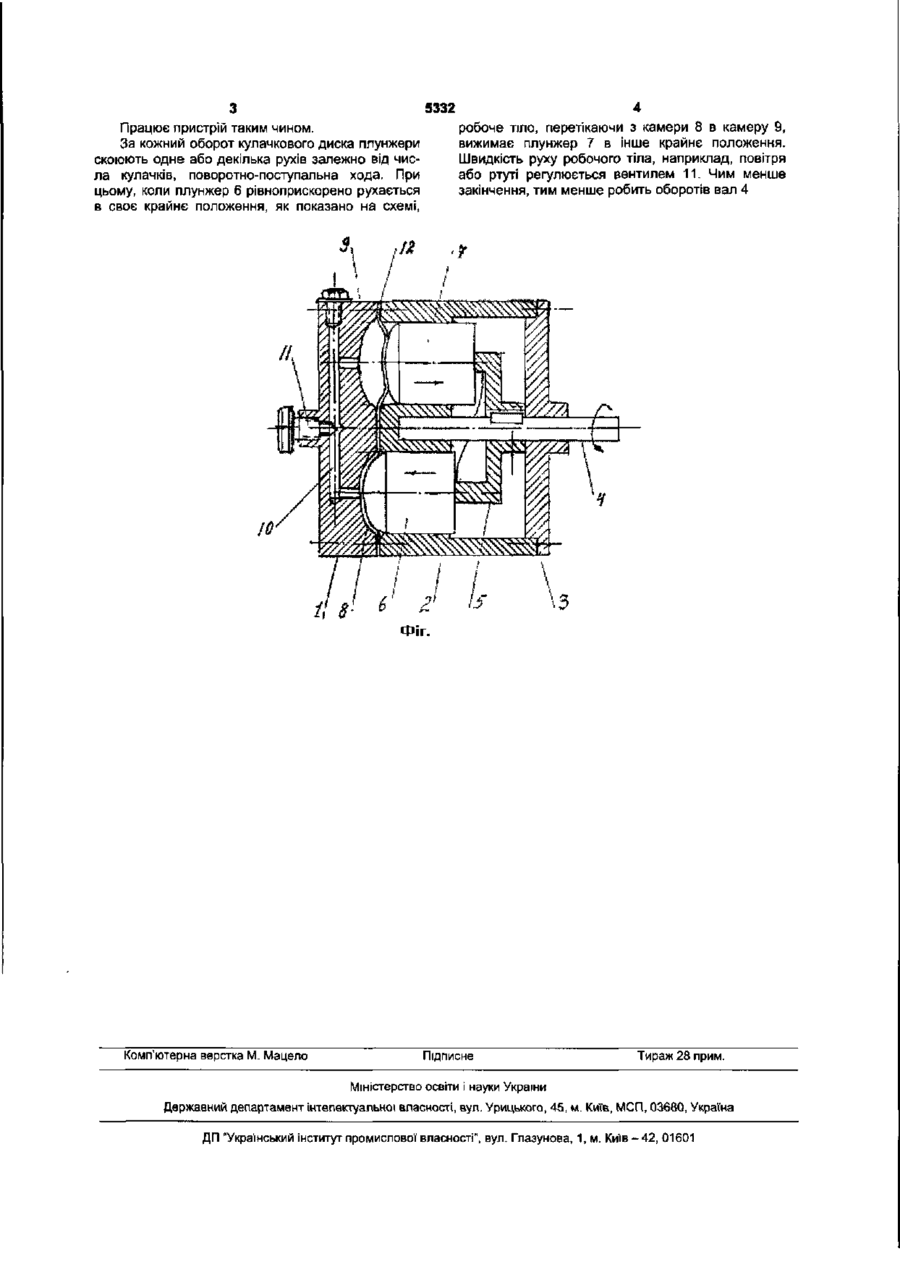

Муфта ковзання, що містить корпус і елементи ковзання, яка відрізняється тим, що елементи ковзання утворюють демпфер, виконаний у вигляді ряду плунжерних ланок, розміщених в камерах нагнітання робочого тіла, наприклад рідини з камери в камеру через регулюючий вентиль, при цьому плунжери взаємодіють з кулачковим диском, посадженим на відомий - провідний вал муфти Муфта ковзання відноситься до деталей машин, а саме до муфт ковзання. Такі муфти вже відомі, [див. наприклад, ав свід. СРСР 233063]. Конструкції цих муфт включають регулювання моменту І ступеня ковзання, що крутить, між провідною і відомою ланками за рахунок тертя між собою. Зміни прослизання здійснюють електромагнітною індукцією в обмотках муфт. Ці муфти за рахунок наявності електрообмоток відносно складні і не можуть застосовуватися в тих випадках, коли електроенергія відсутня. Найближчим . прототипом може служити муфта ковзання, розроблена автором в пристрої для переміщення вантажів [заявка 20031210843 від 01.12.2003 р., по якій Укрпатентом вже ухвалено позитивне рішення], проте, до недоліку цього пристрою можна віднести складність конструкції через наявність дифференціально-винтовоі-планетарної передачі, яка взаємодіє з демпфером, а також необхідність повернення механізму в початковий стан після кожного циклу роботи. Метою пропонованої муфти ковзання є спрощення конструкції і можливість використовування в тих випадках, коли приводом може служити вага вантажу - гравітація. Досягається ця мета тим, що елементи ковзання утворюють демпфер, виконаний у вигляді ряду плунжерних ланок, розміщеними в камерах нагнітання робочого тіла, наприклад, рідини з камери в камеру через регулюючий вентиль при цьому плунжери взаємодіють з кулачковим диском, посадженому на валу муфти Така конструкція муфти дозволяє використовувати її для порятунку людей з високих споруд при пожежах. Пропонована муфта ковзання містить корпус і елементи ковзання, відмінна тим, що з метою спрощення конструкції і підвищення надійності, елементи ковзання утворюють демпфер, виконаний у вигляді ряду плунжерно-діафрагмєнних ланок, розміщених в камерах нагнітання робочого тіла, наприклад, рідини сполучених між собою отворами для перетікання рідини з камери в камеру через регулюючий, швидкість її перетікання, вентиль; при цьому плунжери взаємодіють з приводними кулачками, закріпленими на валу по радіусу камер нагнітання; профіль приводних кулачків виконаний, наприклад, по евольвенті так, щоб забезпечити рівноприскорений рух плужеров в камерах нагнітання і рівнозамедленний рух в камерах розрідження в один і теж час. Таке виконання муфти дозволяє плавно регулювати ступінь ковзання відомого валу. Розроблена для переважного вживання в пристроях переміщення вантажів під дією власної ваги, особливо для рятування людей з високих будівель при пожежах. На Фіг. приведена принципова схема муфти. Вона, містить роз'ємний циліндровий корпус, що складається з двох частин 1, 2 і кришки 3 По осі корпусу розташований відомий - (ведучий) вал 4, на якому жорстко закріплений кулачковий диск 5, взаємодіючий з плунжерами 6 і 7 вільно, по ковзаючій посадці, посадженими в камерах 8 і 9 Камери між собою сполучені отвором 10 і утворюють замкнутий контур руху робочого тіла - рідини або газу. В цей контур вбудований вентиль 11. Для виключення просочування робочого тіла в корпус вбудована манжета 12, наприклад, з гуми. Вентиль також може бути забезпечений манжетою, не показано. CM со со ю 5332 робоче тіло, перетікаючи з камери 8 в камеру 9, вижимає плунжер 7 в інше крайнє положення. Швидкість руху робочого тіла, наприклад, повітря або ртуті регулюється вентилем 11. Чим менше закінчення, тим менше робить оборотів вал 4 Працює пристрій таким чином. За кожний оборот кулачкового диска плунжери скоюють одне або декілька рухів залежно від числа кулачків, поворотно-поступальна хода. При цьому, коли плунжер 6 рівноприскорено рухається в своє крайнє положення, як показано на схемі, '•З Фіг. Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної впасності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
