Пристрій для загинання краю виробу з листа термопласту

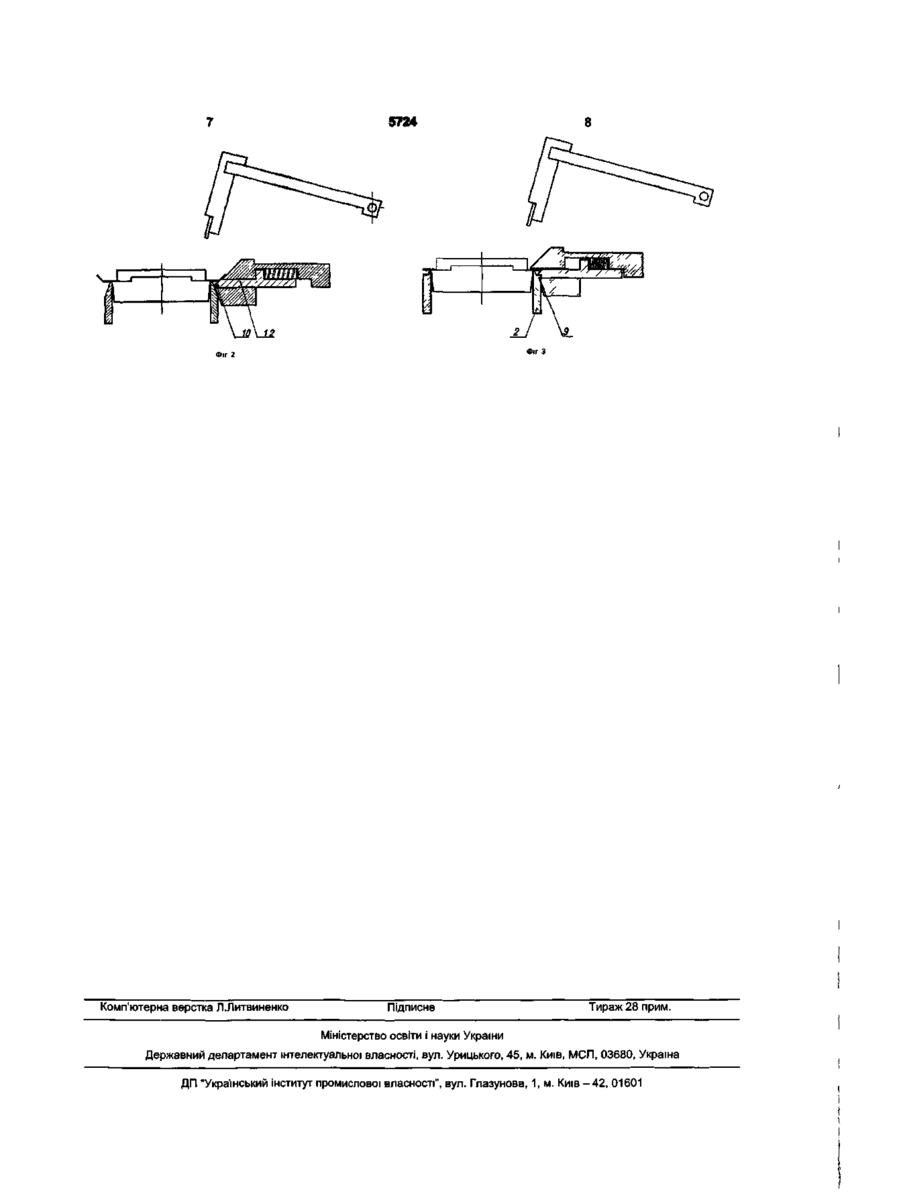

1. Пристрій для загинання краю виробу з листа термопласту, що містить встановлені на станині тримач виробу, нагрівач лінії загину, встановлений з можливістю виведення його з робочої зони, шаблон загину навколо його зовнішнього краю, механізм загинання, який містить формуючий пуансон і рухому підгинальну пластину, перший кінець якої розташований під краєм виробу, що загинається, формуючий пуансон дотикається до поверхні підгинальної пластини і встановлений з можливістю зворотно-поступального руху над зовнішнім краєм шаблона, який відрізняється тим, що введені пружний елемент і обмежувач переміщення підгинальної пластини, встановленої з можливістю зворотно-поступального переміщення за ходом формуючого пуансона, який розміщений на підгинальній пластині з можливістю ковзання по її поверхні, перший кінець підгинальної пластини виконаний скошеним у бік шаблона, а другий кінець зв'язаний з формуючим пуансоном за допомогою пружного елемента. 2. Пристрій за п.1, який відрізняється тим, що обмежувач переміщення підгинальної пластини виконаний у вигляді виступу на тримачі виробу. 3. Пристрій за п.1, який відрізняється тим, що обмежувач переміщення підгинальної пластини виконаний у вигляді виступу на станині. 4. Пристрій за пп.2 або 3, який відрізняється тим, що підгинальна пластина обладнана відповідним виступу пазом. 5. Пристрій за п.1, який відрізняється тим, що підгинальна пластина встановлена на напрямних станини. 6. Пристрій за п.1, який відрізняється тим, що пружний елемент виконаний у вигляді принаймні однієї пружини стиснення. 7. Пристрій за пп.1 і 6, який відрізняється тим, що пружина стиснення встановлена у порожнині формуючого пуансона, відкритій до підгинальної пластини, вісь пружини орієнтована за ходом формуючого пуансона, на другому кінці підгинальної пластини виконаний зв'язаний з одним кінцем пружини виступ, розміщений у згаданій порожнині. 8. Пристрій за п.1, який відрізняється тим, що кінець формуючого пуансона, взаємодіючий з краєм виробу, що загинається, виконаний скошеним у бік шаблона. 9. Пристрій за п.1, який відрізняється тим, що підгинальна пластина встановлена із зміщенням відносно формуючого пуансона у бік шаблона. ю Корисна модель належить до галузі обробки пластичних матеріалів, а саме до пристроїв надання форми гнуттям, що призначені, наприклад, для виробництва порожнистих виробів з тонких листів термопласту, а саме прозорих ковпаківблістерів, які за допомогою загнутих країв скріплюються з картонною підкладкою. Відомий пристрій для загинання краю виробу з листа термопласту, який містить встановлені на станині тримач виробу, нагрівач лінії загину, встановлений з можливістю виведення його з робочої зони, шаблон загину і механізм загинання. Меха нізм загинання містить рухому підгинальну пластину, виконану у вигляді поворотної траверси. Під краєм виробу, що загинається, поряд з першим кінцем підгинальної пластини розташований нагрівач. Функцію шаблону виконує затискний елемент, вздовж вертикальної стінки якого підгинальна пластина загинає край виробу [авт. свід. СРСР №1260233, кл. В29С53/02, 1986]. Недоліком відомого пристрою є недостатньо висока якість готових виробів, обумовлена тим, що ділянка краю виробу у зоні нагрівача не має під час загинання опори, що призводить до провисан е> 5724 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
