Свисток

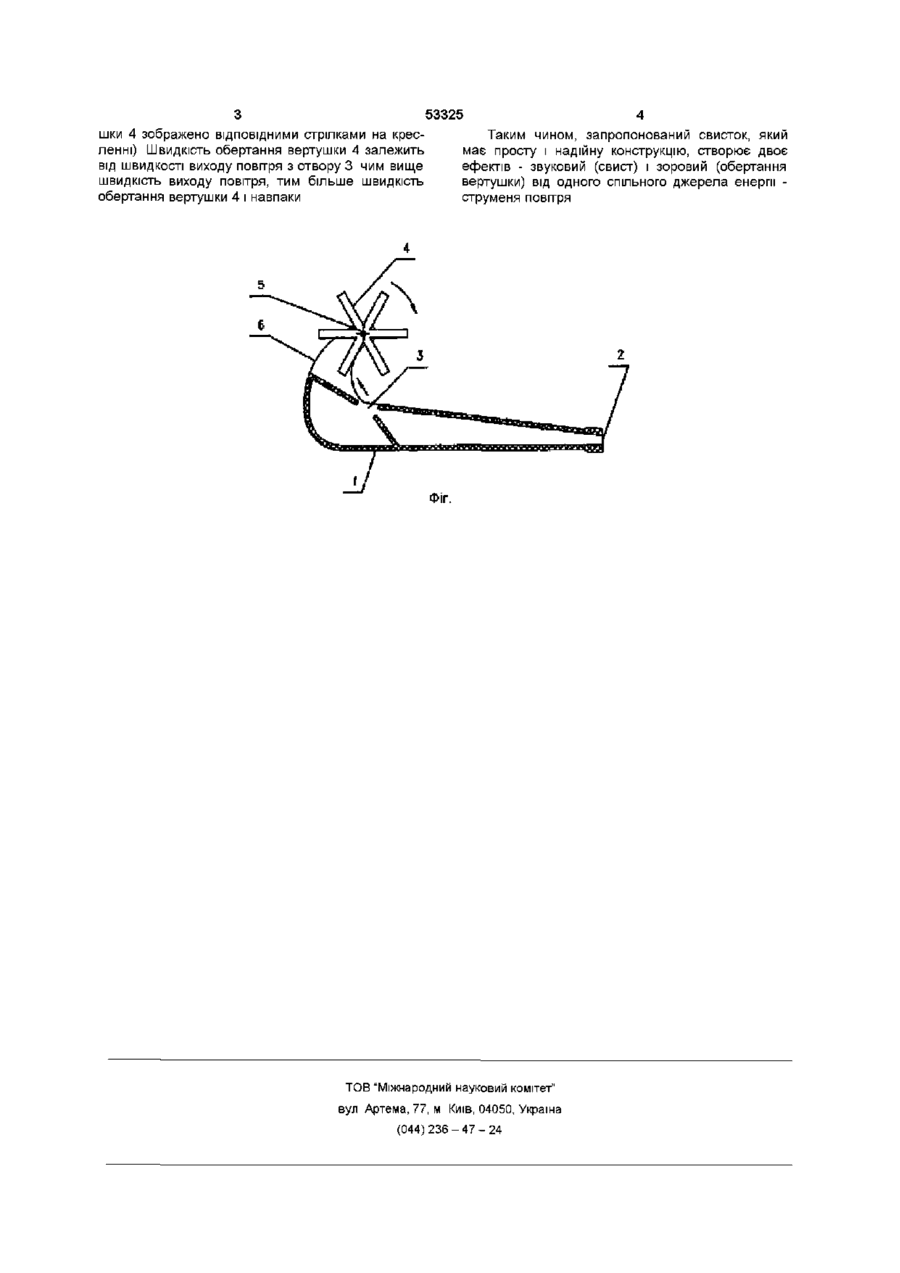

Свисток, що містить корпус з отворами для входу і виходу повітря, який відрізняється тим, що він споряджений вертушкою, яка закріплена на корпусі біля отвору для виходу повітря за допомогою осі з можливістю обертання, наприклад у поздовжній вертикальній площині Винахід відноситься до засобів розважання, а більш конкретно - до шумових іграшок і може використовуватися як губний свисток Відомим Є пристрій, що містить ствол, у верхньому КІНЦІ якого виконаний свистковий пристрій, а у нижній частині - бічні отвори для зміни висоти звуку [див книгу «Энциклопедический музыкальный словарь», сост Б С Штейнпресс и И М Ямпольский - М «Сов энциклопедия», 1966 - С 458 - 459] Відомий пристрій являє собою сопілку духовий інструмент типу флейт Недоліком відомого свистка є його низькі експлуатаційні якості, такі як - великі габарити і вага, - велика складність конструкції Найближчим до запропонованого по технічному рішенню є вибраний як прототип свисток по книзі [див «Большая советская энциклопедия», том 23 - М «Сов энциклопедия», 1976 - С 82 83] Вказаний свисток містить резонансну камеру (корпус) і щілиноподібне сопло з отворами для входу і виходу повітря Цей свисток є акустичний випромінювач, який перетворює енергію струменя повітря у енергію акустичних коливань, має просту конструкцію, малі габарити і вагу Недоліком відомого свистка є його невисока цікавість, тому що він створює тільки один ефект звуковий (акустичний) В основу винаходу поставлена задача створення удосконаленої конструкції свистка, яка б дозволила забезпечити підвищення його експлуатаційних якостей і розважальності шляхом уведення в нього нових елементів і технічних рішень, таких як - свисток споряджається вертушкою, що дозволяє підвищити його розважальність за рахунок наявності зорового ефекту, - вертушка закріплюється на корпусі біля отвору для виходу повітря за допомогою осі, що дозволяє використовувати один й теж струмінь повітря як для створення звукового ефекту, так і для створення зорового ефекту Поставлена задача вирішується таким чином, що запропонований свисток, який містить корпус з отворами для входу і виходу повітря, він споряджається вертушкою, яка закріплена на корпусі біля отвору для виходу повітря за допомогою осі з можливістю обертання, наприклад у поздовжній вертикальній площині Для пояснення конструкції свистка і його роботи додаються креслення і його детальний опис На кресленнях зображено загальний вид свистка Запропонований свисток складається з корпусу 1 з отворами 2 і 3 для входу і виходу повітря ВІДПОВІДНО та вертушку 4, яка закріплена на корпусі 1 за допомогою осі 5 і двох стояків 6 Робота запропонованого свистка здійснюється наступним чином Під час подавання повітря у отвір 2 воно проходить у вигляді струменя вздовж порожнистого корпусу 1 і виходить через отвір 3 і має при цьому тангенціальний напрямок по відношенню до вертушки 4 Повітря, яке виходить, взаємодіє з лопатями вертушки 4 і приводить останню до обертання по стрільці годинника (напрямок повітря, яке виходить з отвору 3, і напрямок обертання верту ю СО ГО Ю З 53325 шки 4 зображено ВІДПОВІДНИМИ стрілками на кресТаким чином, запропонований свисток, який ленні) Швидкість обертання вертушки 4 залежить має просту і надійну конструкцію, створює двоє від швидкості виходу повітря з отвору 3 чим вище ефектів - звуковий (свист) і зоровий (обертання швидкість виходу повітря, тим більше швидкість вертушки) від одного спільного джерела енергії обертання вертушки 4 і навпаки струменя повітря Фіг. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
