Вібраційний насос

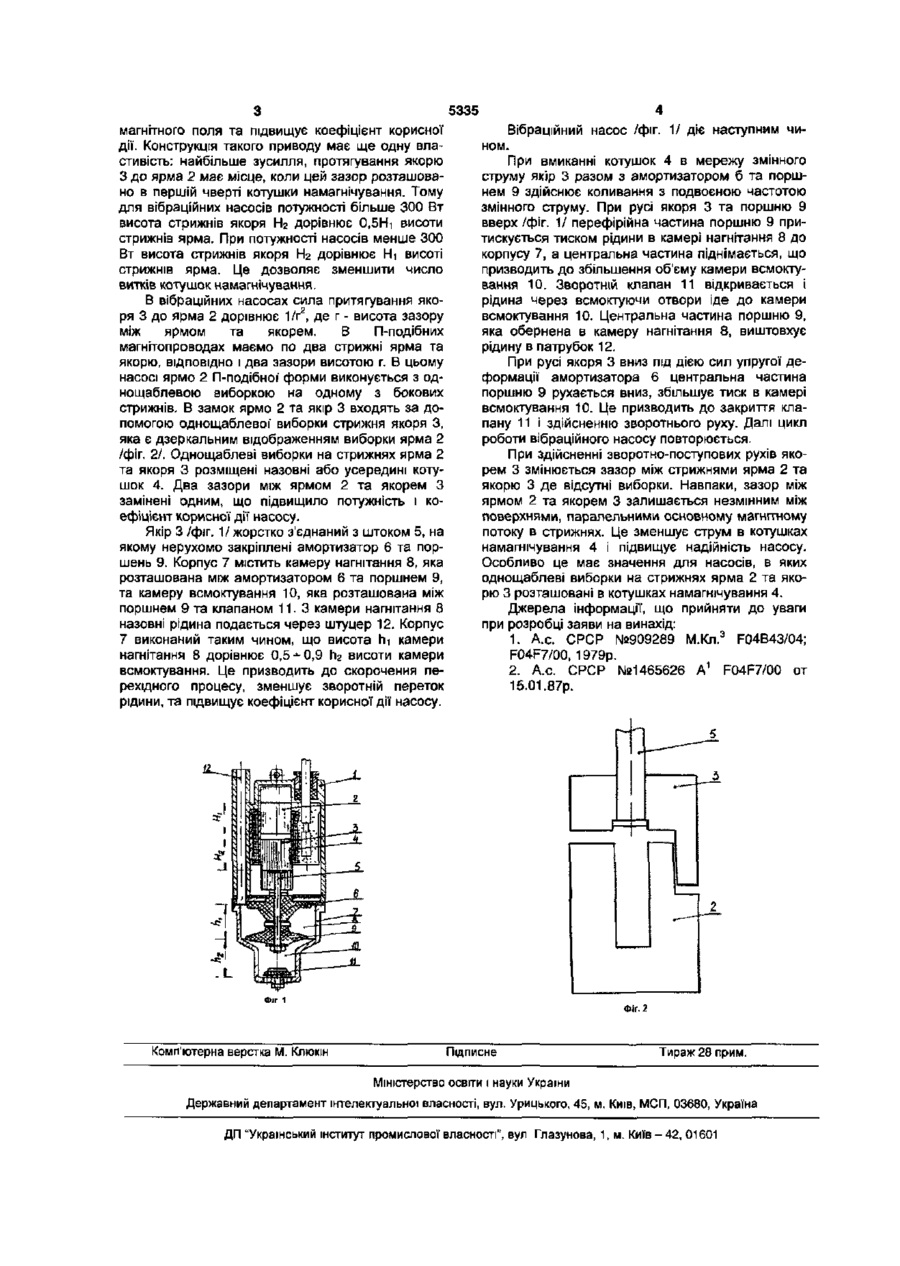

1. Вібраційний насос, що містить в собі корпус приводу, корпус всмоктування-на гніта ння, котушки намагнічування, ярмо, якір, шток з амортизатором та поршнем, який відрізняється тим, що насос містить корпус всмоктування-нагнітання, виконаний з камерою нагнітання, висотою, яка дорівнює 0,5-0,7 висоти камери всмоктування, причому магнітопровщ такого насоса виконаний з якорем Пподібної форми з стрижнями висотою, яка дорівнює 0,5-1,0 висоти стрижнів ярма. 2. Вібраційний насос за п. 1, який відрізняється тим, що його привід містить ярмо П-подібної форми з однощаблевою вибіркою на одному з бокових стрижнів та площею поверхні, яка паралельна магнітному потоку в стрижні і дорівнює його площі, причому якір магнітопроводу виконаний з однощаблевою вибіркою бокового стрижня дзеркального відображення вибірки ярма І такої ж площі, сполученої з ярмом поверхні. 3. Вібраційний насос за пп. 1, 2, який відрізняється тим, що однощаблеві вибірки на стрижнях ярма та якоря приводу розташовані назовні котушок намагнічування. 4. Вібраційний насос за пп. 1, 2 , який відрізняється тим, що однощаблеві вибірки на стрижнях ярма та якоря приводу розташовані усередині котушок намагнічування. Корисна модель відноситься до галузі механіки і може використовуватись в побутовій техніці при підійманні рідини із свердловин, колодязів та інших джерел. Відомий вібраційний насос/1/, який має корпус приводу, корпус всмоктування - нагнітання, камеру всмоктування, котушки намагнічування, ярмо, якір, амортизатор, діафрагму, поршень, клапан. Недоліком такого насосу є малий коефіцієнт корисної дії, пов'язаний із великим розсіюванням магнітного потоку приводу. Найбільш близьким по технічній суті та досягнутому результату є побутовий вібраційний насос 121, що має ярмо, якір, котушки намагнічування, корпус із кільцевим виступом, шток з диском, взаємодіючим з щаблем на корпусі та амортизатор. Такий насос має недолік, який полягає в тому, що рідина через насос проходить між поршнем та корпусом. Це приводить до появи як зворотнього перетоку рідини, так І до збільшенню гідравлічного опору. В основу корисної моделі покладене завдання створити такий вібраційний насос в якому нове виконання корпусу всмоктування - нагнітання дозволяє зменшити зворотній переток рідини на поршні за рахунок зменшення висоти камери всмоктування, а також збільшити продуктивність насосу за рахунок зменшення розсіювання магнітного потоку приводу. Нове рішення поставленного завдання досягнуте тим, що вібраційний насос містить корпус всмоктування - нагнітання, виконаний з камерою нагнітання висотою, яка дорівнює 0,5-0,9 висоти камери всмоктування, причому магнітопровод такого насосу виконаний з якорем П-подібної форми, в якому висота бокових стрижнів якоря дорівнює 0,5-1 висоти бокових стрижнів ярма. Вібраційний насос містить ярмо Пподібної форми з однощаблевою виборкою на одному з бокових стрижнів, причому якір магнтупроводу виконаний з однощаблевою виборкою стрижня дзеркального відображення виборки ярма. Вібраційний насос містить однощаблеві виборки на стрижнях ярма та якоря приводу, розташовані назовні котушок намагнічування. Вібраційний насос містить однощаблеві виборки на стрижнях ярма та якоря приводу розташовані в котушках намагнічування. Устрій вібраційного насосу ілюструють фіг.1, 2. В корпу сії приводу насосу установлено ярмо 2, якір 3, котушки намагнічування 4. При чому зазор між ярмом 2 І якорем 3 розміщується в середині котушки 4, що зменшує розсіювання ю со со ю 5335 магнітного поля та підвищує коефіцієнт корисної дії. Конструкція такого приводу має ще одну властивість: найбільше зусилля, протягування якорю З до ярма 2 має місце, коли цей зазор розташовано в першій чверті котушки намагнічування. Тому для вібраційних насосів потужності більше 300 Вт висота стрижнів якоря Н 2 дорівнює 0,5Ні висоти стрижнів ярма. При потужності насосів менше 300 Вт висота стрижнів якоря Н 2 дорівнює Ні висоті стрижнів ярма. Це дозволяє зменшити число витків котушок намагнічування. В вібраційних насосах сила притягування якоря 3 до ярма 2 дорівнює 1/г2, де г - висота зазору між ярмом та якорем. В П-подібних магнітопроводах маємо по два стрижні ярма та якорю, ВІДПОВІДНО і два зазори висотою г. В цьому насосі ярмо 2 П-подібної' форми виконується з однощаблевою виборкою на одному з бокових стрижнів. В замок ярмо 2 та якір 3 входять за допомогою однощаблевої виборки стрижня якоря З, яка є дзеркальним відображенням виборки ярма 2 /фіг. 21. Однощаблеві виборки на стрижнях ярма 2 та якоря 3 розміщені назовні або усередині котушок 4. Два зазори між ярмом 2 та якорем З замінені одним, що підвищило потужність і коефіцієнт корисної дії насосу. Якір 3 /фіг. 1/ жорстко з'єднаний з штоком 5, на якому нерухомо закріплені амортизатор 6 та поршень 9. Корпус 7 містить камеру нагнітання 8, яка розташована між амортизатором 6 та поршнем 9, та камеру всмоктування 10, яка розташована між поршнем 9 та клапаном 11.3 камери нагнітання 8 назовні рідина подається через штуцер 12. Корпус 7 виконаний таким чином, що висота hi камери нагнітання 8 дорівнює 0,5^0,9 h 2 висоти камери всмоктування. Це призводить до скорочення перехідного процесу, зменшує зворотній переток рідини, та підвищує коефіцієнт корисної дії насосу. Вібраційний насос /фіг. 1/ діє наступним чином. При вмиканні котушок 4 в мережу змінного струму якір 3 разом з амортизатором б та поршнем 9 здійснює коливання з подвоєною частотою змінного струму. При русі якоря 3 та поршню 9 вверх /фіг. 1/ перефірійна частина поршню 9 притискується тиском рідини в камері нагнітання 8 до корпусу 7, а центральна частина піднімається, що призводить до збільшення об'єму камери всмоктування 10. Зворотній клапан 11 відкривається і рідина через всмоктуючи отвори іде до камери всмоктування 10. Центральна частина поршню 9, яка обернена в камеру нагнітання 8, виштовхує рідину в патрубок 12. При русі якоря 3 вниз під дією сил упругої деформації амортизатора 6 центральна частина поршню 9 рухається вниз, збільшує тиск в камері всмоктування 10. Це призводить до закриття клапану 11 і здійсненню зворотнього руху. Далі цикл роботи вібраційного насосу повторюється. При здійсненні зворотно-поступових рухів якорем 3 змінюється зазор між стрижнями ярма 2 та якорю 3 де відсутні виборки. Навпаки, зазор між ярмом 2 та якорем 3 залишається незмінним між поверхнями, паралельними основному магнітному потоку в стрижнях. Це зменшує струм в котушках намагнічування 4 і підвищує надійність насосу. Особливо це має значення для насосів, в яких однощаблеві виборки на стрижнях ярма 2 та якорю 3 розташовані в котушках намагнічування 4. Джерела інформації, що прийняти до уваги при розробці заяви на винахід: 1. А.с. СРСР №909289 М.Кл.3 F04B43/04; F04F7/00, 1979р. 2. А.с. СРСР №1465626 A1 F04F7/00 от 15.01.87р. Фіг. 2 Комп'ютерна верстка М. Клюкш Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
