Діафрагмовий вібраційний насос попова

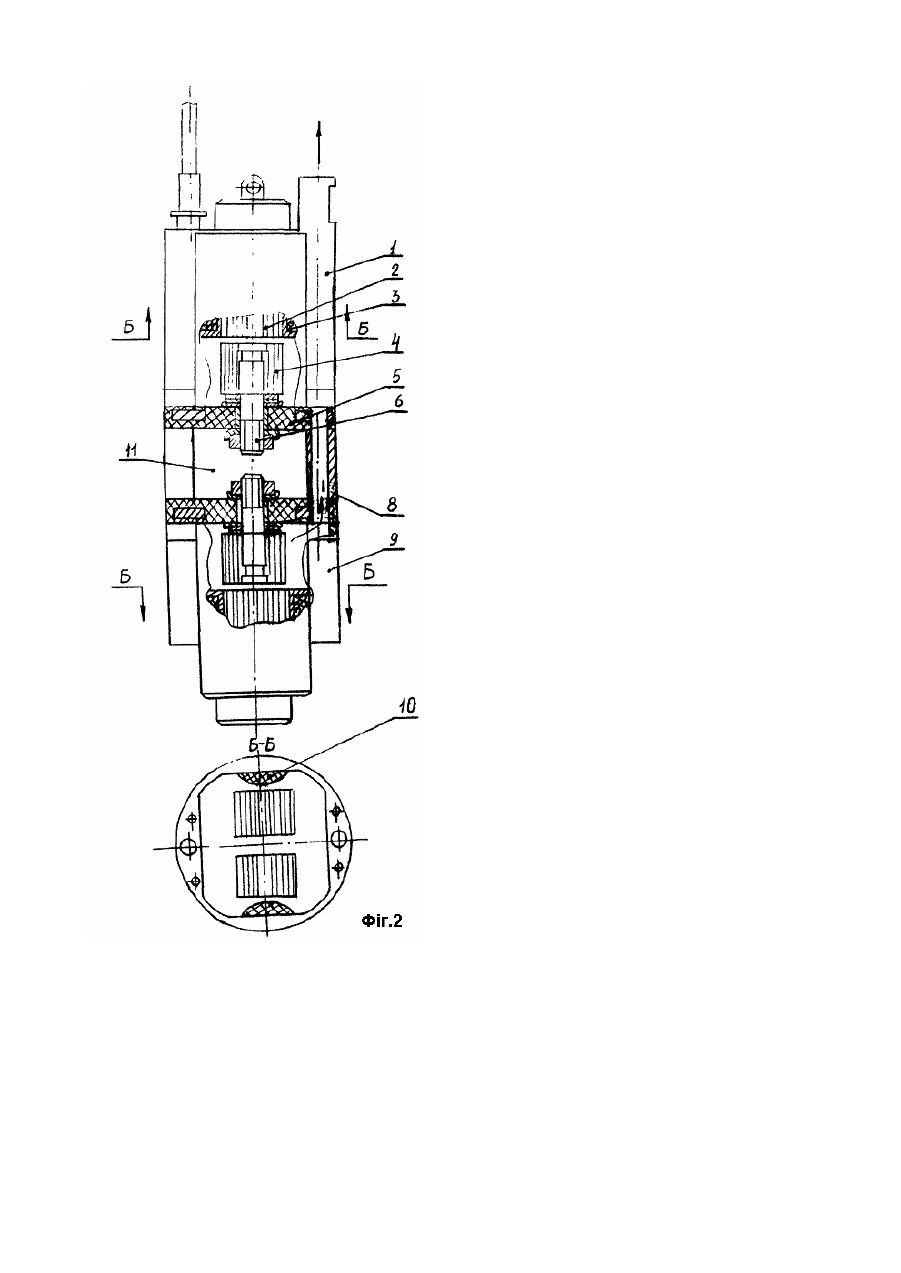

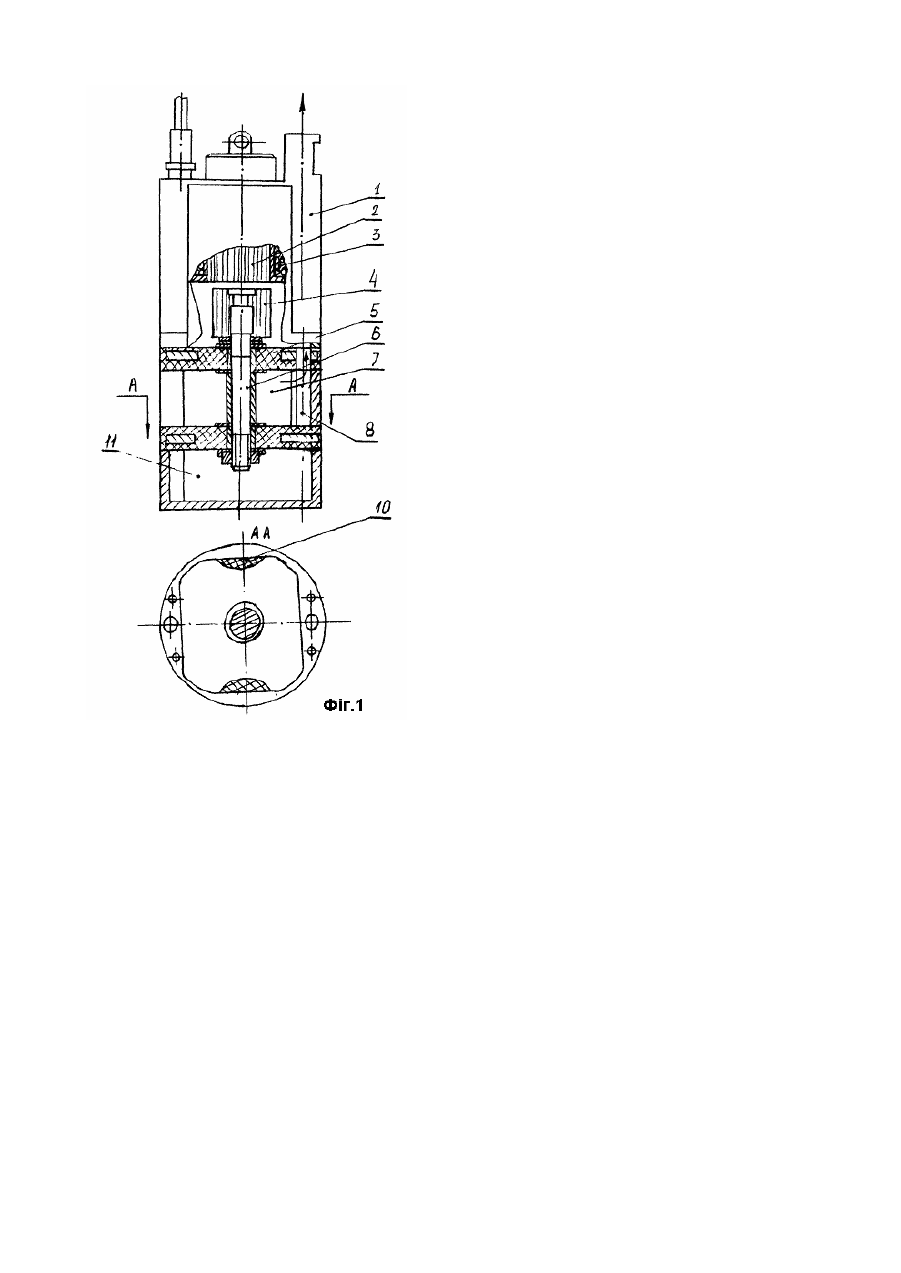

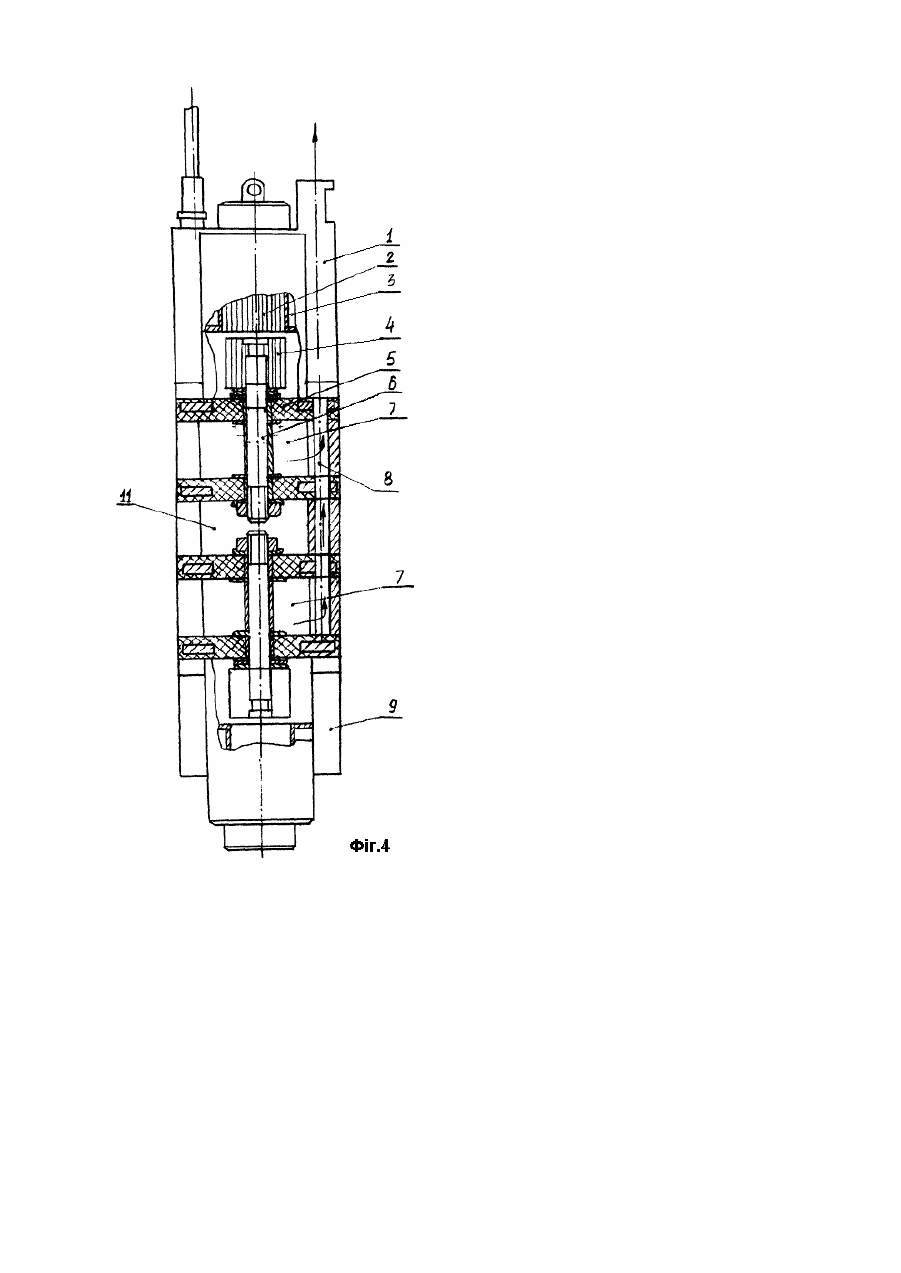

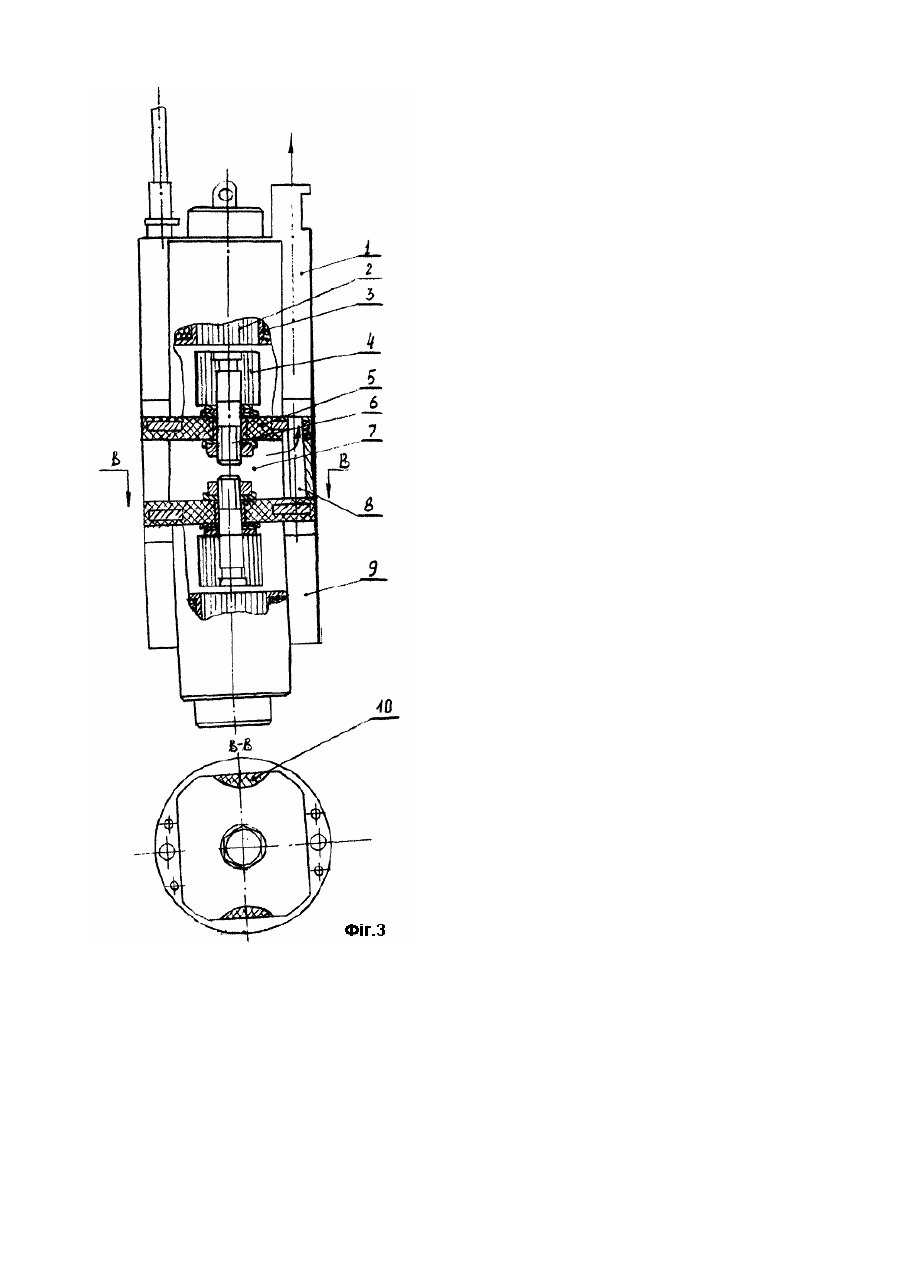

Винахід відноситься до галузі механіки і може бути використаним в побутовій техніці при підійманні рідини зі свердловин, колодязів та інших джерел. Відомий вібраційний насос [1], який має корпус, ярмо, якір, котушки намагнічування, амортизатор, муфту, діафрагму, поршень. Недоліком такого насосу є вібрація корпусу, що приводить до руйнування як насосу, так і свердловини. Найбільш близьким по технічної суті та досягнутому результату є побутовий насос [2], що має якір електромагніту, виконаний з двох рухомих частин, урівноважених по тягловому зусиллю. Цей насос також має корпус верхній, нижній, ярмо, котушки намагнічування, амортизатор, муфту, діаграму, поршень. Котушки намагнічування розташовані в корпусі приводу і від помпуючих частин ізольовані гумовими амортизаторами. Це приводить до погіршення умов передачі тепла від котушок до зовнішньої середи (до води, яка обмиває корпус насосу) і до його виходу з ладу. В основі винаходу накладене завдання створити такий вібраційний насос, в якому нове виконання помпуючої частини та розташування приводів дозволило б зменшити кількість рухомих частин, обмежити вібрацію насосу, обмежити зворотній перетік рідини через помпуючий орган, запобігти перегріву приводу та підвищити надійність і продуктивність насосу. Нове рішення поставленого завдання досягнуте тим, що насос містить повітряну камеру виконану розподіленою від корпусу приводу камерою всмоктування - нагнітання та двома еластичними діафрагмами, насос містить два електромагнітних приводи виконаними з всмоктуючими клапанами на внутрішній боковій поверхні корпусів приводів та розподіленими один від другого загального камерою всмоктування нагнітання, насос містить два електромагнітних приводи виконаними розподіленими один від другого загальною камерою всмоктування-нагнітання з всмоктуючими клапанами на її внутрішній боковій поверхні, насос містить два електромагнітних приводи виконаними розподіленими один від другого двома камерами всмоктування-нагнітання та розташованою між ними повітряною камерою. Устрій та принцип діафрагмового вібраційного насосу Попова ілюструють фіг.1, 2, 3, 4. В корпусах 1, 9 діафрагмового вібраційного насосу (фіг.1, 2, 3, 4) розміщуються ярма 2, патрубок 8, котушка 3, якорі 4, діафрагми 5, штоки 6. Насос має камеру всмоктування-нагнітання 7 (фіг.1, 3, 4) та повітряну камеру 11 (фіг.1, 2, 4). Зворотній переток води запобігається клапанами 10. Діафрагмовий вібраційний насос Попова діє наступним чином. На фіг.1, 2, 3, 4 приведені чотири моделі вібраційного діафрагмового насосу, які відрізняються конструктивними ознаками та механізмом дії. Однощаблевий вібраційний насос, тобто такий насос, який має один привод та одну помпуючу частину (фіг.1), здійснює цикл роботи, що складається з всмоктування та нагнітання рідини. При вмиканні котушок 3 в мережу змінного струму якір 4 разом з діафрагмою 5 здійснює коливання здвоєної частоти мережі. Під час руху якоря 4 зі штоком 6 до ярма 2 діафрагма 5 вигинається, що приводить до зменшення об'єму рідини в камері всмоктування-нагнітання 7 і вона (рідина) нагнітається в подаючий патрубок 8. Коли струм через котушки 3 зменшується до нуля, потенційна енергія деформації діафрагми 5 перетворюється в кінетичну енергію руху діафрагми 5 в зворотному напрямі. Об'єм камери 7 збільшується, клапани 10 відчиняються і здійснюється всмоктування рідини в камеру 7. Далі цикл помпування повторюється. Повітряна камера 11 ізолює діафрагму 5 від рідини, яка знаходиться зовні корпусу насосу. Це дозволяє запобігти затрати енергії приводу на коливання рідини при робочому та зворотному руха х діа фрагми 5. Роботу дво щаблевого вібраційного насосу, тобто такого, що має два приводи та дві помпуючих частини, ілюструються фіг.2, 3, 4. При вмиканні котушок 3 в мережу змінного струму якорі 4 верхнього та нижнього приводів (фіг.2) притягуються до ярма 2 і рухаються в протилежні сторони один від другого. Це дозволяє гасити коливання частин насосу при його роботі. Деформація еластичних діафрагм 5 здійснюється в протилежні сторони і зменшує об'єми корпусів 9 приводів насосу, де знаходяться клапани 10. Вони перекривають всмоктуючи отвори і рідина витискується в патрубок 8. При зворотному русі якорів 4 діафрагми 5 рухаються назустріч одна до другої. Об'єм рідини в корпусі 9 збільшується за рахунок її подачі через всмоктуючі отвори і клапан 10. При повторному русі якорів 4 до ярма 2 цикл помпування повторюється. Фіг.3 ілюструє конструкцію та принцип дії двощаблевого вібраційного насосу, що має два приводи та одну камеру всмоктування-нагнітання. Цей насос працює наступним чином. При протіканні струму через котушки 3 (фіг.3) якорі 4 рухаються до ярма 2. При цьому діафрагми вигинаються в протилежні сторони. Об'єм камери всмоктування-нагнітання 7 збільшується, клапани 10 відчиняються, рідина через всмоктуючі отвори надходять в камеру всмоктування-нагнітання 7. Кінетична енергія руху якорів 4 перетворюється в потенційну енергію деформації еластичних діафрагм 5. Коли струм через котушки 3 зменшується до нуля, має місце зворотній процес: потенційна енергія діафрагм 5 перетворюється в кінетичну енергію, об'єм камери 7 зменшується і рідина подається в патрубок 8. Таким чином здійснюється нагнітання рідини. Двощаблевий діафрагмовий вібраційний насос (фіг.4) має в кожному щаблі привод та камеру всмоктуваннянагнітання 7, які розподілені загальною повітряною камерою 11. Кожний щабель зокрема діє аналогічно однощаблевому насосу фіг.1. Але дві діафрагми вібраційного насосу фіг.4 р ухаються на стадії всмоктування назустріч одна одної, а на стадії нагнітання - в протилежні сторони. Це дозволяє ліквідувати коливання рухомих урівноважених частин, підвищити надійність та продуктивність насосу. Джерела інформації, що прийняті до уваги при розробці заяви на винахід: 1. Авторське свідоцтво СРСР №909289 М.Кл3 F04В43/04; F04F7/00, 1979 р. 2. Патент Росії №2011025. 5 F04F7/00. Бюлетень №4, 1994 р.
