Вібраційний насос

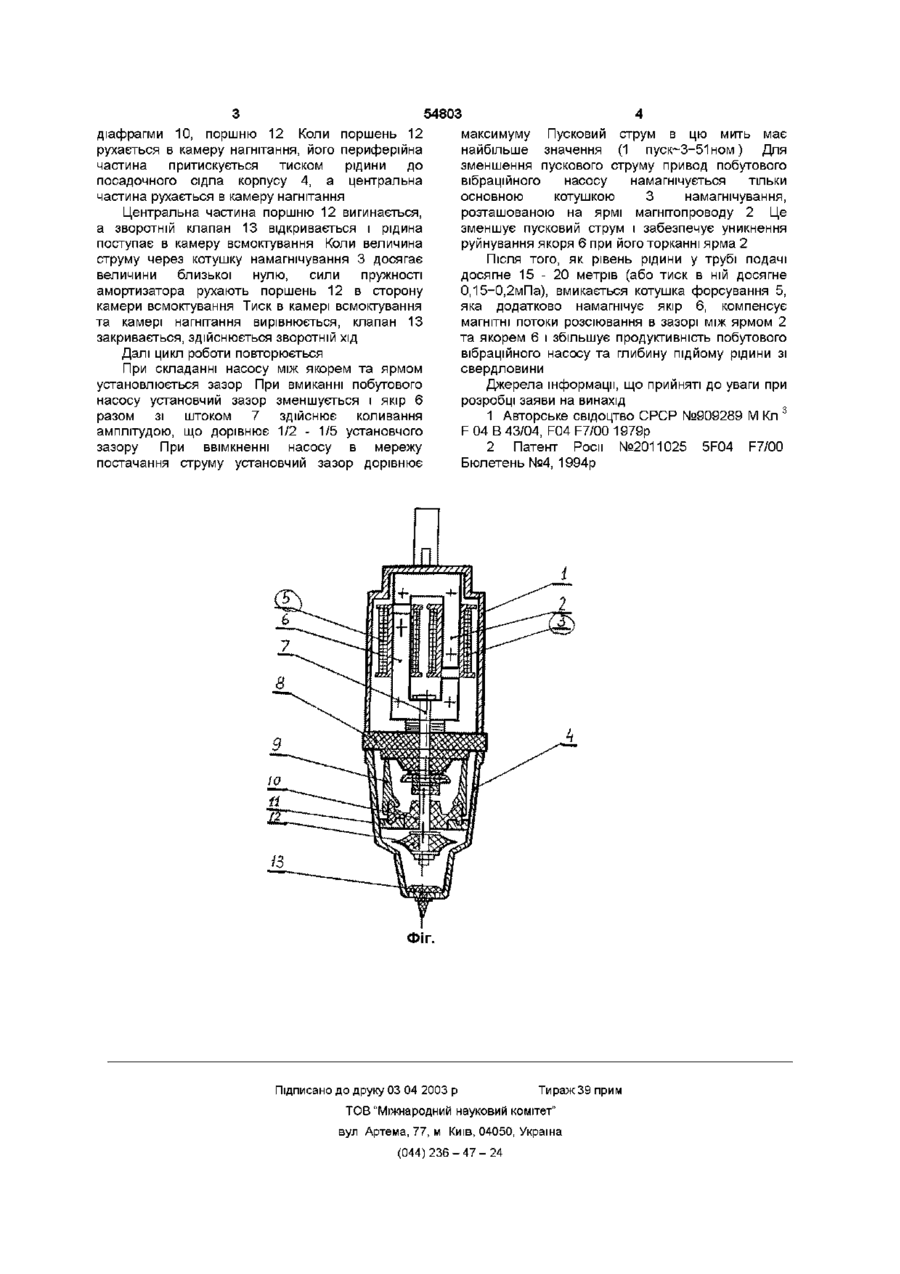

Вібраційний насос, що має в собі корпус приводу, корпус насоса, пакет ярма, пакет якоря, котушки, шток, амортизатор, поршень, зворотний клапан, діафрагму, муфту, упор, який відрізняється тим, що електромагнітний привід вібраційного насоса має пакети ярма та якоря Пподібної форми, виконані з нерівновеликими боковими стрижнями та з котушкою форсування на довгому стрижні якоря, причому в магнітопроводі навпроти довгого стрижня ярма розташований короткий стрижень якоря, а навпроти довгого стрижня якоря - короткий стрижень ярма Винахід відноситься до галузі механіки і може бути використаним в насособудуванні та побутовій техніці при підійманні рідини зі свердловин, колодязів та інших джерел Відомий вібраційний насос [1], який має корпус приводу, корпус насосу, пакет ярма, пакет якоря, котушки, шток, амортизатор, поршень, зворотній клапан, діафрагму, муфту, упор Такий побутовий насос має недолік, який полягає в тому, що при роботі насосу з малих глибин (до 20 метрів) привід споживає великий струм і якір стукає по ярму, руйнує електропривод При великій глибині (більш 20 метрів) струм зменшується і продуктивність насосу зменшується тому, що зменшується амплітуда коливань якоря Найбільш близьким по технічній суті та досягнутому результату є побутовий вібраційний насос [2], що має корпус приводу, корпус насосу, пакет якоря, пакет ярма, котушки, шток, амортизатор, поршень, зворотній клапан, діафрагму, муфту, упор Якір такого насосу виконаний з двох рухомих частин, зрівноважених по тягловому зусиллю і закріплених в амортизаторах з утворенням повітряного зазору між ними Такий насос має недолік, який полягає в тому, що розташування приводу в середній частині насосу веде до перегріву котушок, зменшенню продуктивності насосу і виходу його з ладу рідини зі свердловин та колодязів, запобігти його руйнуванню Нове рішення поставленого завдання досягнуте тим, що електромагнітний привід вібраційного насосу має пакети ярма та якоря Побразної форми, виконаними з нерівновеликими боковими стрижнями та з котушкою форсування на довгому стрижні якоря, причому в магнітопроводі проти довгого стрижня ярма розташований короткий стрижень якоря, а проти довгого стрижня якоря - короткий стрижень ярма Устрій та принцип дії вібраційного насосу ілюструє фіг Вібраційний насос має корпус 1, в якому розташований електропривод, а в корпусі 4 частина вібраційного насосу, яка качає рідину В корпусі 1 розміщуються ярмо 2, основна котушка намагнічування 3, котушка форсування приводу 5, якір 6, закріплений на штоку 7 Ярмо 2 та якір 6 виконані П-образної форми з нерівновеликими боковими стрижнями, причому в магнітопроводі проти довгого стрижню ярма 2 розташований короткий стрижень якоря 6, а проти довгого стрижню якоря 6 - короткий стрижень ярма 2 В корпусі 4 розташовані амортизатор 8, муфта 9, діафрагма 10, упор 11, поршень 12, зворотній клапан 13 Вібраційний насос діє наступним чином При вмиканні електромагніту приводу насосу в мережу змінного струму якір 6 разом з поршнем 12 здійснює коливання здвоєної частоти мережі Робочий хід вібраційного насосу забезпечується якорем 6 електромагніту Зворотній хід здійснюється силами пружності амортизатора 8, В основу винаходу покладене завдання створити такий вібраційний насос, в якому нове виконання електромагнітного приводу дозволило б збільшити продуктивність насосу при підійманні CO о 00 ю 54803 діафрагми 10, поршню 12 Коли поршень 12 рухається в камеру нагнітання, його периферійна частина притискується тиском рідини до посадочного сідла корпусу 4, а центральна частина рухається в камеру нагнітання Центральна частина поршню 12 вигинається, а зворотній клапан 13 відкривається і рідина поступає в камеру всмоктування Коли величина струму через котушку намагнічування 3 досягає величини близької нулю, сили пружності амортизатора рухають поршень 12 в сторону камери всмоктування Тиск в камері всмоктування та камері нагнітання вирівнюється, клапан 13 закривається, здійснюється зворотній хід Далі цикл роботи повторюється При складанні насосу між якорем та ярмом установлюється зазор При вмиканні побутового насосу установчий зазор зменшується і якір 6 разом зі штоком 7 здійснює коливання амплітудою, що дорівнює 1/2 - 1/5 установчого зазору При ввімкненні насосу в мережу постачання струму установчий зазор дорівнює максимуму Пусковий струм в цю мить має найбільше значення (1 пуск~3-51ном) Для зменшення пускового струму привод побутового вібраційного насосу намагнічується тільки основною котушкою 3 намагнічування, розташованою на ярмі магнітопроводу 2 Це зменшує пусковий струм і забезпечує уникнення руйнування якоря 6 при його торканні ярма 2 Після ТОГО, ЯК рівень рідини у трубі подачі досягне 1 5 - 2 0 метрів (або тиск в ній досягне 0,15-0,2мПа), вмикається котушка форсування 5, яка додатково намагнічує якір 6, компенсує магнітні потоки розсіювання в зазорі між ярмом 2 та якорем 6 і збільшує продуктивність побутового вібраційного насосу та глибину підйому рідини зі свердловини Джерела інформації, що прийняті до уваги при розробці заяви на винахід 1 Авторське свідоцтво СРСР №909289 М Кл 3 F 04 В 43/04, F04 F7/00 1979р 2 Патент Роси №2011025 5F04 F7/00 Бюлетень №4, 1994р ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
