Мобільна теплиця на гвинтових палях
Номер патенту: 53353
Опубліковано: 11.10.2010
Автори: Овсянкін Віктор Вікторович, Пенчук Валентин Олексійович
Формула / Реферат
1. Мобільна теплиця, що включає рамну конструкцію, фундамент із гвинтових паль, яка відрізняється тим, що фундамент теплиці виконаний із спеціальних гвинтових паль, які мають мікропалі для мерзлого ґрунту та гвинтові лопаті для поталих ґрунтів, стовбури для обертання і важелі для закріплення до ґрунту рамної конструкції, при цьому важелі мають втулку, яка фіксується на стовбурі палі.
2. Мобільна теплиця за п. 1, яка відрізняється тим, що крок лопаті мікропалі для мерзлого ґрунту й лопаті для поталого однакові, при цьому довжини стовбурів, відповідних до лопаті, зв'язані співвідношенням L=3-4D і палі розташовані всередині теплиці.
Текст

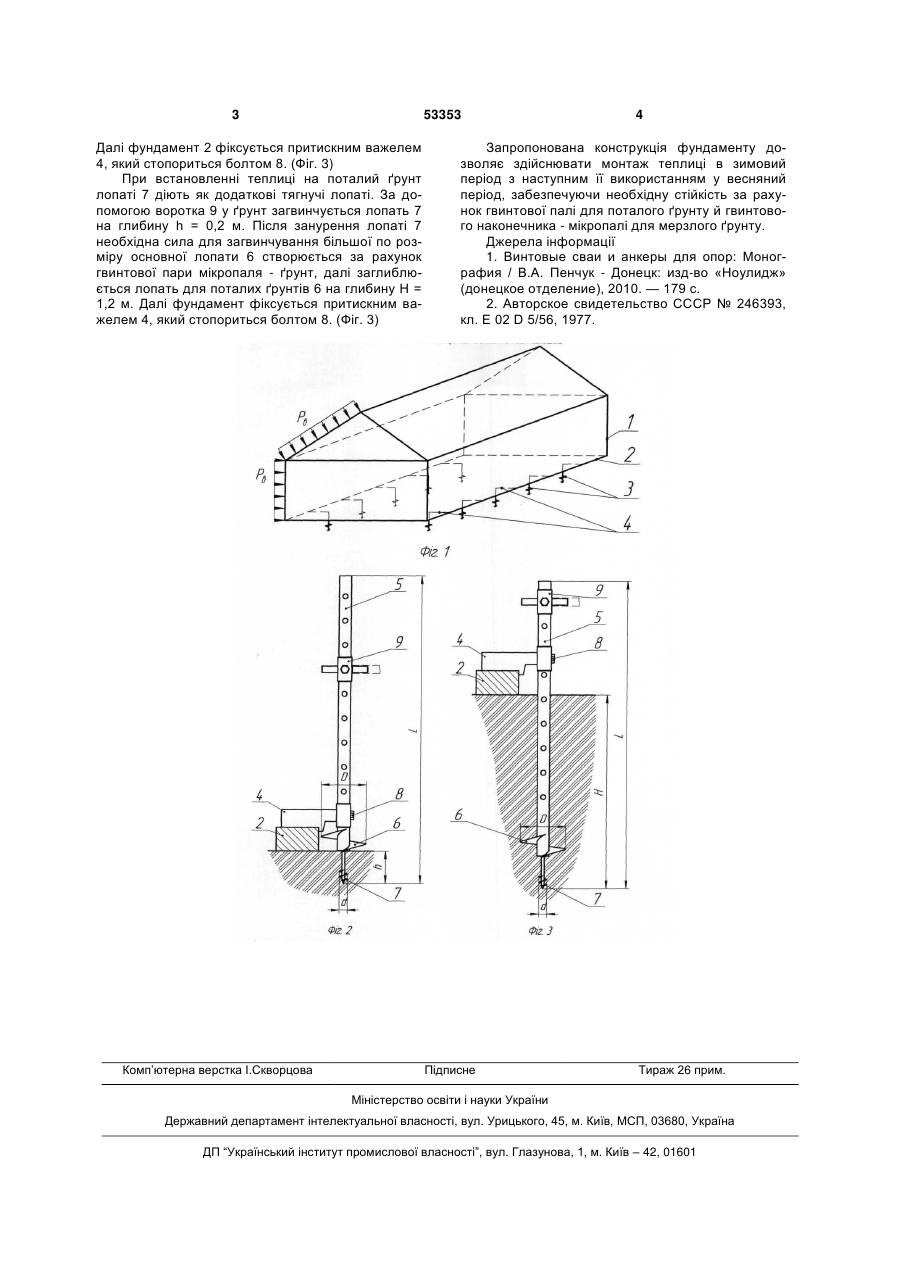

1. Мобільна теплиця, що включає рамну конструкцію, фундамент із гвинтових паль, яка відрізняється тим, що фундамент теплиці виконаний із спеціальних гвинтових паль, які мають мікропалі 2 3 53353 Далі фундамент 2 фіксується притискним важелем 4, який стопориться болтом 8. (Фіг. 3) При встановленні теплиці на поталий ґрунт лопаті 7 діють як додаткові тягнучі лопаті. За допомогою воротка 9 у ґрунт загвинчується лопать 7 на глибину h = 0,2 м. Після занурення лопаті 7 необхідна сила для загвинчування більшої по розміру основної лопати 6 створюється за рахунок гвинтової пари мікропаля - ґрунт, далі заглиблюється лопать для поталих ґрунтів 6 на глибину Η = 1,2 м. Далі фундамент фіксується притискним важелем 4, який стопориться болтом 8. (Фіг. 3) Комп’ютерна верстка І.Скворцова 4 Запропонована конструкція фундаменту дозволяє здійснювати монтаж теплиці в зимовий період з наступним її використанням у весняний період, забезпечуючи необхідну стійкість за рахунок гвинтової палі для поталого ґрунту й гвинтового наконечника - мікропалі для мерзлого ґрунту. Джерела інформації 1. Винтовые сваи и анкеры для опор: Монография / В.А. Пенчук - Донецк: изд-во «Ноулидж» (донецкое отделение), 2010. — 179 с. 2. Авторское свидетельство СССР № 246393, кл. Ε 02 D 5/56, 1977. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMobile greenhouse on screw piles
Автори англійськоюPenchuk Valentyn Oleksiiovych, Ovsiankin Viktor Viktorovych
Назва патенту російськоюМобильная теплица на винтовых сваях
Автори російськоюПенчук Валентин Алексеевич, Овсянкин Виктор Викторович
МПК / Мітки
МПК: A01G 9/16
Мітки: мобільна, гвинтових, теплиця, палях
